СК 2109-92-060 – стальной с гладкими концами ДУ1200 – Ду1400

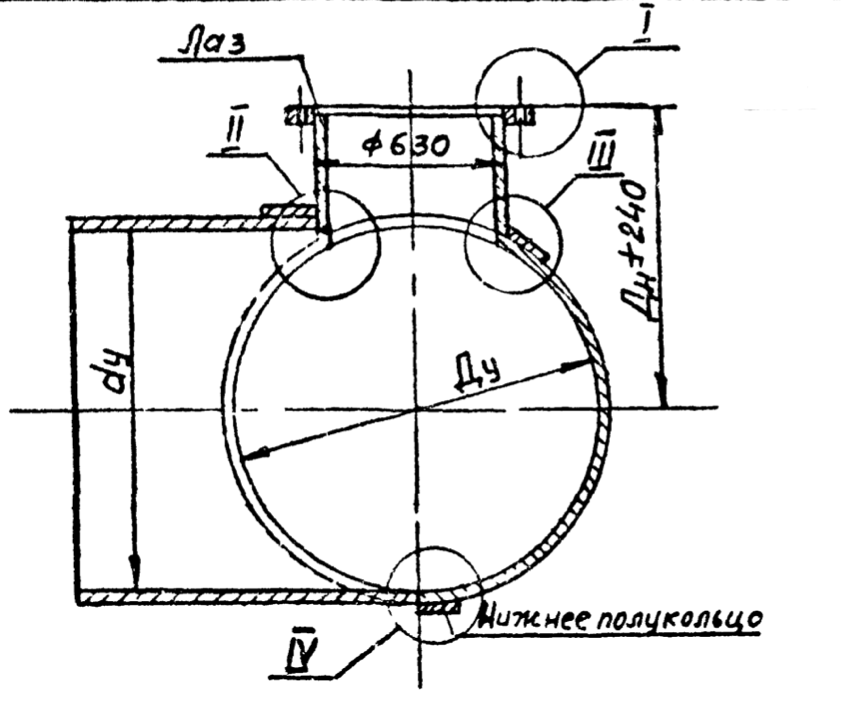

Тройник СК 2109-92-060 – тройники стальные с гладкими концами ДУ1200 – Ду1400 с лазом Ду600 мм
Габаритные размеры смотреть чертеж СК 2109-92-043/049

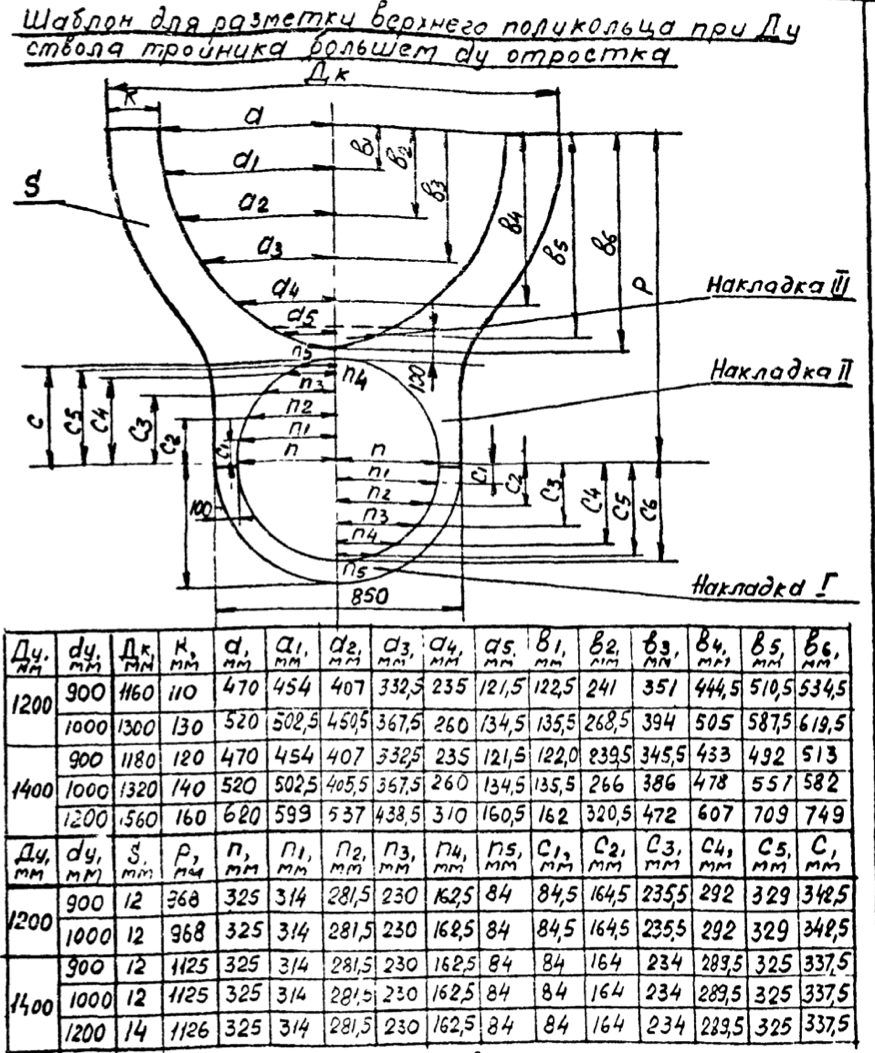

Шаблон для развертки верхнего полукольца смотреть лист №2
Шаблоны для разметки нижнего полукольца смотреть чертеж СК 2109-88-043/049

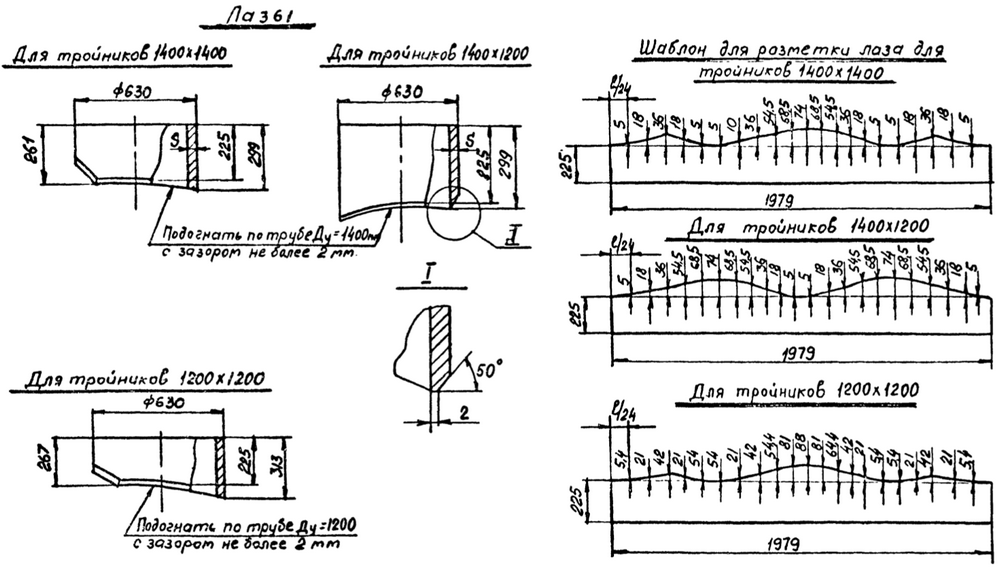

Чертеж лаза – смотреть лист №3
Строительная длина и масса смотреть чертеж СК 2109-92-061

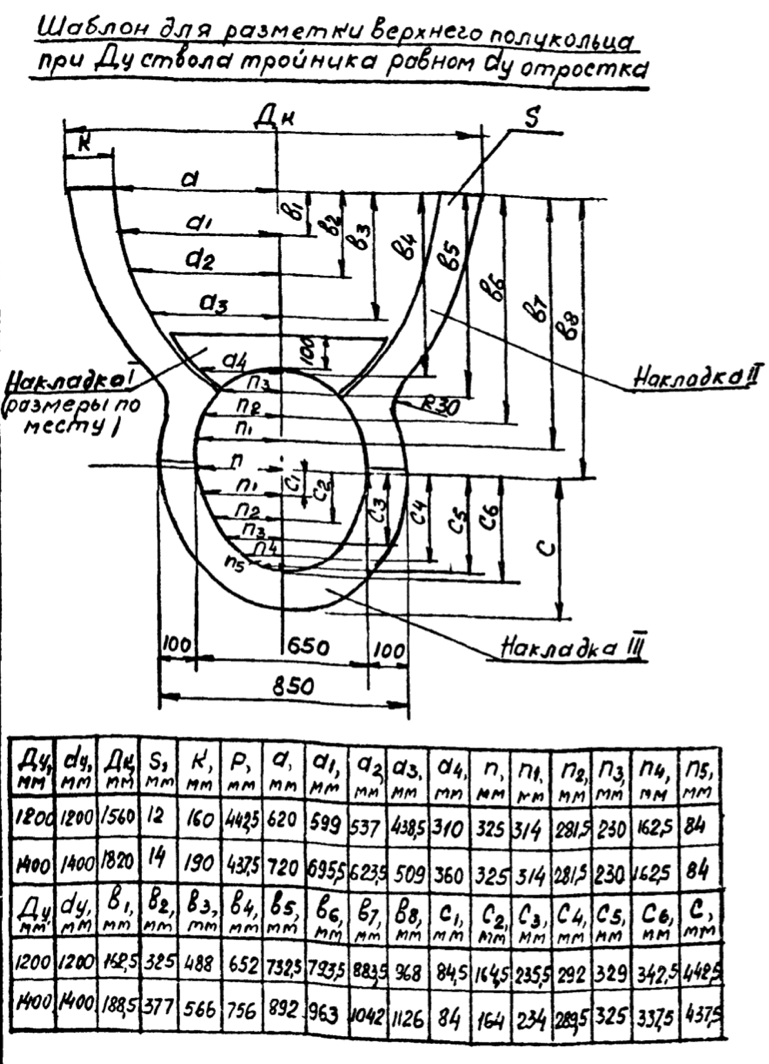

Размеры шаблона для разметки верхнего полукольца вычислены в соответствии с номинальным диаметром ствола и отростка тройника, поэтому при изготовлении полукольца следует предварительно вырезать шаблоны накладок из картона, подогнать их к тройнику и после этого, вырезать полукольцо из металла.
Заготовка полукольца из стали ст.3сп ГОСТ 380-2005.

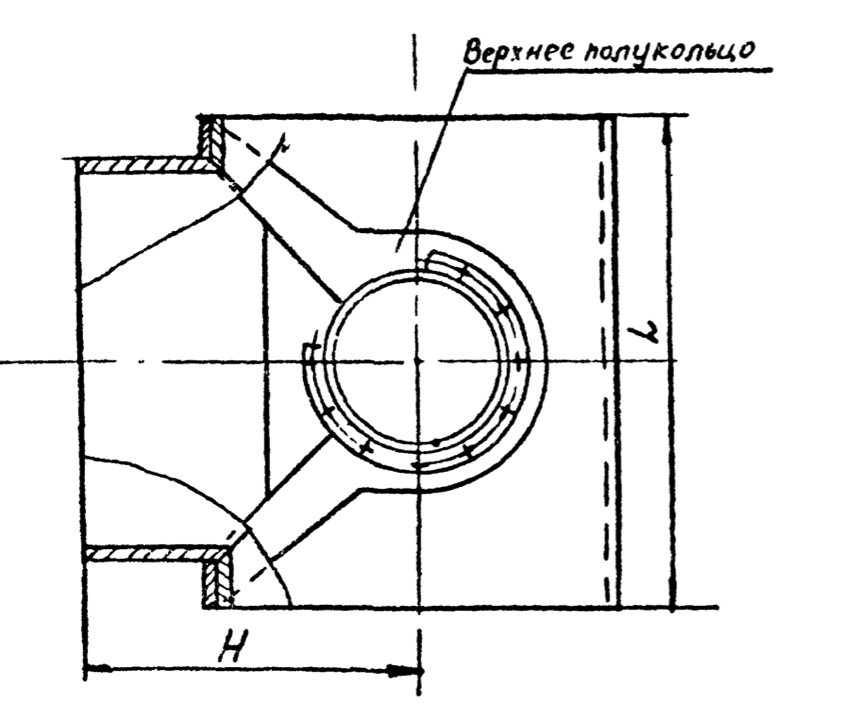

В тройниках 1400х1200 и 1200х1000 между концом отростка, примыкающем к отростку лаза, верхнее кольцо усиливается приваркой по месту дополнительной накладки III.
Тройники можем поставить в изоляции ВУС, в эпоксидном покрытии внутри и снаружи, в любом лакокрасочном покрытии. Покрытие может быть комбинированным. Также тройники могут иметь кольца жесткости (уголок, лист, швеллер).
Свою заявку (если есть проект, то лучше сразу с проектом) Вы можете отправить на нашу электронную почту. Наши специалисты свяжутся с Вами в ближайшее время.
