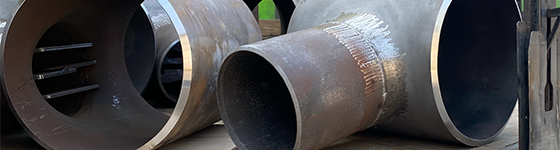

СК 2109-92 – распространяется на разработку и производство стальных сварных тройников. Указанный стандарт был разработан на основании требований СНиПов, а также действующих стандартов ряда других нормативных документов.
Размеры фасонных частей и шаблонов для разметки деталей указываются на чертежах, исходя из стандартного номинального ряда наружных диаметров труб, применяемых для их изготовления.
Тройники должны изготавливаться из материалов, указанных на чертежах. Качество и вид материала должно быть подтверждено сертификатами качества на металл, маркировкой завода изготовителя.
Методы сварки, технологические режимы, материалы и контроль качества сварки, применяемые при изготовлении тройников, должны соответствовать требованиям СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации» и ГОСТ 16037-80 «Швы сварных соединений стальных трубопроводов». Сварные стыковые швы тройников при Ду выше 300 мм должны выполняться с двух сторон.
При проварке тройников, а также укрепляющих колец, необходимо производить подгонку торцов отростков и поверхностей укрепляющих колец к наружной поверхности ствола так, чтоб зазор между ними не превышал 2 мм.
Тройники имеющие на всех ответвлениях фланцы подвергаются гидравлическому давлению 1,5 МПа (15 кгс/см2).
Тройники бесфланцевые или имеющие фланцы не на всех ответвлениях подвергаются гидравлическому испытанию после монтажа одновременно с трубопроводом.
Признание годными тройники очищаются от ржавчины и окрашиваются изнутри праймером, а снаружи битумным лаком, кроме гладких концов, которые на 60 мм от края остаются не окрашенными. окончательная окраска и их защита от коррозии производится на месте монтажа.
На каждом тройнике выбивается название завода-изготовителя, год выпуска, и клеймо ОТК.
Тройники могут доставляться на место монтажа без упаковки, при транспортировке необходимо следить за соблюдением геометрии тройников (допускаются распорки внутри).
Сбрасывание деталей с машины строго запрещается.
Свою заявку (если есть проект, то лучше сразу с проектом) Вы можете отправить на нашу электронную почту. Наши специалисты свяжутся с Вами в ближайшее время.
