  6. ТУ 1469-032-04834179-2012

ТУ 1469-032-04834179-2012

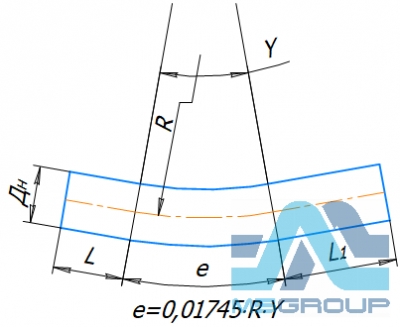

Отводы гнутые ТУ 1469-032-04834179-2012 Отводы гнутые ТУ 1469-032-04834179-2012

DN: 200÷1400, Pp - до 32 МПа

Отводы из сталей повышенной коррозионной стойкости и хладостойкости (13ХФА, 09ГСФ, 20ФА, 08ХМФЧА) и из углеродистых и низколегированных сталей (сталь 20, 09Г2С и др.) для обустройства месторождений нефти и газа, изготовленные методом индукционного нагрева.

Отводы гнутые выпускаются в двух исполнениях:

  • коррозионностойкие – И1;
  • некоррозионностойкие – И2.

Примечания:

1. Можем изготавливать гнутые отводы из целой трубы с градацией через 10:

  • С радиусом поворота 1,5DN:
    - диаметром до 820 мм с углами поворота от 1° до 90°;
    - диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 90°;

  • С радиусом поворота 5DN:
    - диаметром до 820 мм с углами поворота от 1° до 90°;
    - диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 80° до 90°;
    - диаметром 1220 мм с углами поворота от 1° до 68° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 68°;
    - диаметром 1420 мм с углами поворота от 1° до 58° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 58°;

  • С радиусом поворота 10 DN:
    - диаметром до 530 мм с углами поворота от 1° до 90°;
    - диаметром 720 мм с углами поворота от 1° до 70°;
    - диаметром 820 мм с углами поворота от 1° до 60°;
    - диаметром 1020 – 1220 мм с углами поворота от 1° до 45°;
    - диаметром 1420 мм с углами поворота от 1° до 40°;

2. По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:

  • для отводов диаметрами 57 - 530 мм – 1,5 DN < R < 2500 мм с толщиной стенки от 4 мм (для изделий диаметрами 57 – 114 мм), от 6 мм (для изделий диаметрами 133-168 мм), от 7 мм (для изделий диаметрами 219-273 мм);
  • для отводов диаметрами 630-820 мм – 600 < R < 10000мм;
  • для отводов диаметрами 1020-1420 мм – 1500 < R < 15000 мм.

3. По договоренности отводы могут поставляться с наружным изоляционным покрытием или с теплоизоляцией из пенополиуретана.

4. Пример условного обозначения - Отвод гнутый с углом поворота 12° с радиусом поворота 5DN, со строительными длинами 1200 и 10300 мм, для присоединения с трубой диаметром 1020 мм, с толщиной стенки 17 мм, класса прочности К52, на рабочее давление в трубопроводе 7,92 МПа при коэффициенте условий работы 0,6, климатическое исполнение УХЛ, коррозионно-стойкого исполнения И1:
ОГ 12° 1020(17К52)-7,92-0,6-5DN-1200/10300- УХЛ-И1 ТУ 1469-032-04834179-2012.

5. Номинальная толщина стенки исходной трубы-заготовки отвода – минимально возможная расчетная толщина стенки трубы-заготовки для изготовления отводов с радиусом изгиба 5DN.

Дополнительно:

1. Отводы диаметром 630 мм не изготавливаются.

2. Толщины стенок с радиусом поворота 5 DN указаны в таблицах 1 и 2, остальные толщины уточняются при заказе в зависимости от радиуса поворота, исходной трубы и условий работы.
* Минимальная толщина стенки исходной трубы-заготовки, при которой характеристики поверхности отвода находятся в пределах допустимого.
** Для среды нефть (коэффициент надежности по нагрузке ᵞf=1,15).
*** Для среды газ (коэффициент надежности по нагрузке ᵞf=1,1).
**** Для ᵞf=1,15, коэффициент надежности по материалу 1,4

Таблица 1 – Отводы DN: 200÷400

Номинальный диаметр, DN

Обозначение

изделия

Толщина стенки присоединяемой трубы (расчетная), мм

Номинальная толщина стенки исходной трубы-заготовки отвода, мм

Коэффициент надежности по материалу К1

1,4

1,47

1,4

1,47

Класс прочности

К42***

К52**

К48**

К42***

К52**

К48**

200

ОГ 219-4,0-0,75-5DN

6,0

6,0

5,0

8,0*

8,0*

8,0*

ОГ 219-5,6-0,75-5DN

6,0

6,0

5,0

8,0*

8,0*

8,0*

ОГ 219-6,4-0,75-5DN

6,0

6,0

5,0

8,0*

8,0*

8,0*

ОГ 219-7,4-0,75-5DN

6,0

6,0

5,0

8,0*

8,0*

8,0*

ОГ 219-8,5-0,75-5DN

6,7

6,0

5,0

8,0*

8,0*

8,0*

ОГ 219-9,8-0,75-5DN

7,7

6,0

5,2

11,0*

8,0*

8,0*

ОГ 219-4,0-0,6-5DN

6,0

6,0

5

8,0*

8,0*

8,0*

ОГ 219-5,6-0,6-5DN

6,0

6,0

5

8,0*

8,0*

8,0*

ОГ 219-6,4-0,6-5DN

6,0

6,0

5

8,0*

8,0*

8,0*

ОГ 219-7,4-0,6-5DN

6,3

6,0

5,0

8,5

8,0*

8,0*

ОГ 219-8,5-0,6-5DN

7,2

6,0

5,5

9,5

8,0*

8,0*

ОГ 219-9,8-0,6-5DN

8,3

6,5

6,3

11,0

8,5

8,0*

ОГ 219-11,7-0,6-5DN

8,6

6,5****

7,4

12,0

8,0*

10,0

ОГ 219-13,7-0,6-5DN

10,0

7,9****

8,6

13,0

10,0

11,0

ОГ 219-25,1-0,6-5DN

18,3

14,2

15,2

24,0

18,0

20,0

ОГ 219-27,3-0,6-5DN

18,4

15,2

19,7****

25,0

20,0

25,0

250

ОГ 273-4,0-0,75-5DN

6,5

6,5

5,0

9,0

8,5

8,0*

ОГ 273-5,6-0,75-5DN

6,5

6,5

5,0

9,0

8,5

8,0*

ОГ 273-6,4-0,75-5DN

6,5

6,5

5,0

9,0

8,5

8,0*

ОГ 273-7,4-0,75-5DN

7,4

6,5

5,0

10,0

8,5

8,0*

ОГ 273-8,5-0,75-5DN

8,4

6,5

5,5

11,0

8,5

8,0*

ОГ 273-9,8-0,75-5DN

8,6

6,5

6,3

13,0

8,5

8,0*

ОГ 273-4,0-0,6-5DN

6,5

6,5

5,0

9,0

8,5

8,0*

ОГ 273-5,6-0,6-5DN

6,5

6,5

5,0

9,0

8,5

8,0*

ОГ 273-6,4-0,6-5DN

6,9

6,5

5,2

9,0

8,5

8,0*

ОГ 273-7,4-0,6-5DN

7,9

6,5

5,9

11,0

8,5

8,0*

ОГ 273-8,5-0,6-5DN

9,0

7,1

6,8

12,0

9,5

9,0

ОГ 273-9,8-0,6-5DN

10,3

8,2

7,8

14,0

11,0

10,0

ОГ 273-9,8-0,6-5DN

10,3

8,2

7,8

14,0

13,0

10,0

ОГ 273-9,8-0,6-5DN

10,3

8,2

7,8

14,0

18,0

10,0

300

ОГ 325-4,0-0,75-5DN

7,5

7,5

5,0

10,0

10,0

9,0*

ОГ 325-5,6-0,75-5DN

7,5

7,5

5,0

10,0

10,0

9,0*

ОГ 325-6,4-0,75-5DN

7,6

7,5

5,0

11,0

10,0

9,0*

ОГ 325-7,4-0,75-5DN

8,8

7,5

5,7

12,0

10,0

9,0*

ОГ 325-8,5-0,75-5DN

10,0

7,5

6,5

13,0

10,0

9,0*

ОГ 325-9,8-0,75-5DN

11,4

7,8

7,5

15,0

10,0

10,0

ОГ 325-4,0-0,6-5DN

7,5

7,5

5,0

10,0

8,0

9,0*

ОГ 325-4,0-0,6-5DN

7,5

7,5

5,0

10,0

10,0

9,0*

ОГ 325-5,6-0,6-5DN

7,5

7,5

5,4

10,0

10,0

9,0*

ОГ 325-6,4-0,6-5DN

8,2

7,5

6,1

11,0

10,0

9,0*

ОГ 325-7,4-0,6-5DN

9,3

7,5

7,1

13,0

10,0

9,0

ОГ 325-8,5-0,6-5DN

10,6

8,4

8,1

14,0

11,0

10,0

ОГ 325-9,8-0,6-5DN

12,2

9,7

9,3

16,0

13,0

12,0



ОГ 325-17,4-0,6-5DN

18,6

9,7

15,3

25,0

18,0

20,0



ОГ 325-19-0,6-5DN

21,2

16,8

17,4

28,0

18,0

23,0



ОГ 325-22-0,6-5DN

24,1

18,4

19,9

32,0

24,0

27,0

350

ОГ 377-4,0-0,75-5DN

9,0

9,0

6,0

12,0

12,0

9,0*

ОГ 377-5,6-0,75-5DN

9,0

9,0

6,0

12,0

12,0

9,0*

ОГ 377-6,4-0,75-5DN

9,0

9,0

6,0

12,0

12,0

9,0*

ОГ 377-7,4-0,75-5DN

10,1

9,0

6,6

14,0

12,0

9,0*

ОГ 377-8,5-0,75-5DN

11,6

9,0

7,5

16,0

12,0

10,0

ОГ 377-9,8-0,75-5DN

13,2

9,0

8,7

18,0

12,0

11,0

ОГ 377-4,0-0,6-5DN

9,0

9,0

6,0

12,0

12,0

9,0*

ОГ 377-5,6-0,6-5DN

9,0

9,0

6,2

12,0

12,0

9,0*

ОГ 377-6,4-0,6-5DN

9,5

9,0

7,1

13,0

12,0

9,0

ОГ 377-7,4-0,6-5DN

10,9

9,0

8,2

15,0

12,0

11,0

ОГ 377-8,5-0,6-5DN

12,4

9,8

9,4

17,0

13,0

12,0

ОГ 377-9,8-0,6-5DN

14,1

11,2

10,7

19,0

15,0

13,0

400

ОГ 426-4,0-0,75-5DN

9,0

9,0

6,0

12,0

12,0

10,0*

ОГ 426-5,6-0,75-5DN

9,0

9,0

6,0

12,0

12,0

10,0*

ОГ 426-6,4-0,75-5DN

10,0

9,0

6,5

13,0

12,0

10,0*

ОГ 426-7,4-0,75-5DN

11,5

9,0

7,4

16,0

12,0

10,0*

ОГ 426-8,5-0,75-5DN

13,1

9,0

8,5

18,0

12,0

11,0

ОГ 426-9,8-0,75-5DN

14,9

10,2

9,8

20,0

14,0

12,0

ОГ 426-4,0-0,6-5DN

9,0

9,0

6,0

12,0

12,0

10,0*

ОГ 426-5,6-0,6-5DN

9,4

9,0

7,1

13,0

12,0

10,0*

ОГ 426-6,4-0,6-5DN

10,6

9,0

8,0

14,0

12,0

10,0

ОГ 426-7,1-0,6-5DN

10,4

8,2

8,9

17,0

10,0

14,0

ОГ 426-7,4-0,6-5DN

12,3

9,6

9,2

17,0

13,0

12,0

ОГ 426-8,5-0,6-5DN

13,9

11,0

10,6

19,0

15,0

13,0

ОГ 426-9,8-0,6-5DN

16,0

12,6

12,1

22,0

18,0

15,0



ОГ 426-19,4-0,6-5DN

28,2

21,5

23,2****

37,0

28,0

31,0

Таблица 2 – Отводы DN: 500÷1200

Номинальный диаметр, DN

Обозначение

изделия

Толщина стенки присоединяемой трубы

(расчетная), мм

Номинальная толщина стенки исходной трубы-заготовки отвода, мм

Коэффициент надежности по материалу ᵞm

1,34

1,34

Класс прочности

К48***

К52**

К56**

К48***

К52**

К56**

500

ОГ 530-4,0-0,75-5DN

7,0

7,0

7,0

10,0*

10,0*

10,0*

ОГ 530-5,6-0,75-5DN

7,0

7,0

7,0

10,0*

10,0*

10,0*

ОГ 530-6,4-0,75-5DN

7,7

7,4

7,0

10,0*

10,0*

10,0*

ОГ 530-7,4-0,75-5DN

8,9

8,5

7,7

11,0

10,0*

10,0*

ОГ 530-4,0-0,6-5DN

7,0

7,0

7,0

10,0*

10,0*

10,0*

ОГ 530-5,6-0,6-5DN

8,0

7,4

7,0

10,0*

10,0*

10,0*

ОГ 530-6,4-0,6-5DN

9,1

8,4

7,8

11,0

10,0

10,0

ОГ 530-6,5-0,6-5DN

9,3

8,6

8,0

11,0

10,0

10,0

ОГ 530-7,4-0,6-5DN

10,5

9,7

9,0

13,0

12,0

11,0



ОГ 530-7,4-0,6-3DN

10,5

9,7

9,0

13,0

12,0

11,0



ОГ 530-7,4-0,6-5DN

10,5

9,7

9,0

13,0

16,0

11,0

700

ОГ 720-4,0-0,75-5DN

8,0

8,0

8,0

11,0*

11,0*

11,0*

ОГ 720-5,6-0,75-5DN

9,2

8,8

8,0

11,0

11,0

11,0*

ОГ 720-6,4-0,75-5DN

10,5

10,1

9,1

13,0

12,0

11,0

ОГ 720-7,4-0,75-5DN

12,1

11,6

10,5

15,0

14,0

13,0

ОГ 720-4,0-0,6-5DN

8,0

8,0

8,0

11,0*

11,0*

11,0*

ОГ 720-5,6-0,6-5DN

10,9

10,0

9,3

13,0

12,0

11,0

ОГ 720-6,4-0,6-5DN

12,4

11,4

10,6

15,0

14,0

13,0

ОГ 720-7,4-0,6-5DN

14,3

13,2

12,3

17,0

16,0

15,0

800

ОГ 820-4,0-0,75-5DN

8,0

8,0

8,0

12,0*

12,0*

12,0*

ОГ 820-5,6-0,75-5DN

10,5

10,1

9,1

13,0

12,0

12,0*

ОГ 820-6,4-0,75-5DN

11,9

11,5

10,3

14,0

14,0

13,0

ОГ 820-7,4-0,75-5DN

13,7

13,2

11,9

17,0

16,0

14,0

ОГ 820-4,0-0,6-5DN

8,9

8,2

8,0

12,0*

12,0*

12,0*

ОГ 820-5,6-0,6-5DN

12,4

11,4

10,6

15,0

14,0

13,0

ОГ 820-6,4-0,6-5DN

14,1

13,0

12,1

17,0

16,0

15,0

ОГ 820-7,4-0,6-5DN

16,2

15,0

13,9

19,0

18,0

17,0

1000

ОГ 1020-4,0-0,75-5DN

10,0

10,0

10,0

15,0*

15,0*

15,0*

ОГ 1020-5,6-0,75-5DN

13,0

12,5

11,3

16,0

15,0

15,0*

ОГ 1020-6,4-0,75-5DN

14,8

14,2

12,9

18,0

17,0

16,0

ОГ 1020-7,4-0,75-5DN

17,1

16,4

14,8

20,0

20,0

18,0

ОГ 1020-4,0-0,6-5DN

11,0

10,2

10,0

15,0*

15,0*

15,0*

ОГ 1020-5,6-0,6-5DN

15,4

14,2

13,2

19,0

17,0

16,0

ОГ 1020-6,4-0,6-5DN

17,5

16,2

15,0

24,0

19,0

18,0

ОГ 1020-7,4-0,6-5DN

20,2

18,6

17,3

24,0

24,0

24,0

1200

ОГ 1220-4,0-0,75-5DN

11,2

10,8

10,0

17,0*

17,0*

17,0*

ОГ 1220-5,6-0,75-5DN

15,6

15,0

13,5

19,0

18,0

17,0*

ОГ 1220-6,4-0,75-5DN

17,8

17,0

15,4

21,0

20,0

19,0

ОГ 1220-7,4-0,75-5DN

20,4

19,6

17,7

24,0

23,0

21,0

ОГ 1220-4,0-0,6-5DN

13,9

12,8

11,9

17,0*

17,0*

17,0*

ОГ 1220-5,6-0,6-5DN

19,3

17,8

16,6

23,0

21,0

20,0

ОГ 1220-6,4-0,6-5DN

22,0

20,3

18,9

26,0

24,0

23,0

ОГ 1220-7,4-0,6-5DN

25,3

23,4

21,7

30,0

28,0

26,0




Мы поставляем весь спектр трубопроката (бесшовные горячекатанные и холоднокатанные трубы, электросварные трубы, трубы большого диаметра, трубы из обечаек, профильные трубы), а также соединительные детали трубопроводов (отводы, тройники, переходы, фланцы, заглушки) и строительный металлопрокат по России, СНГ, ближнему и дальнему зарубежью.
Обратный звонок Отправить заявку
мы на связи:   +7 351 218-78-78,   8 800 55-11-078
sales@group-m5.com

Наши клиенты получают гарантированное соблюдение сроков поставки продукции, всe прописываем в договоре
Вам поставляется только качественная сертифицированная новая продукция отечественного производства
Вы получаете продукцию, тогда, когда Вам это удобно: изготовление, хранение и отгрузка продукции под Вашу индивидуальную производственную программу
Наши клиенты экономят на доставке до 60% стоимости за счет куклования продукции (трубы в трубы, металл в трубы) при отправке любым типом транспорта
Для Вашего удобства и выгоды мы производим отгрузку разносортной продукции в одну транспортную единицу
Наш большой опыт позволяет организовать оптимальную для Вас логистику (стоимость доставки, надежность, оперативность)
Индивидуальные удобные для Клиента условия оплаты продукции прописанные в договоре
Только взаимовыгодное условия работы и ориентированность на долгосрочное сотрудничество



Наша продукция ТРУБЫ
СТАЛЬНЫЕ Трубы и детали в наружной и внутр. изоляции Трубы для повторного
применения Восстановленные
трубы Трубы
по иностранным стандартам Обечаечные трубы
и детали для циркводоводов Листы
котельные Котельные
трубы Толстостенные
трубы Запорная
арматура ДЕТАЛИ
ТРУБОПРОВОДОВ Опоры
трубопроводов Строительный
металлопрокат Нержавеющие трубы
и прокат Сваи из
стальных труб Горячее
цинкование Профнастил Металлоконструкции
наши контакты
Обратный звонок Отправить заявку
