ТУ 1469-015-04834179-2011

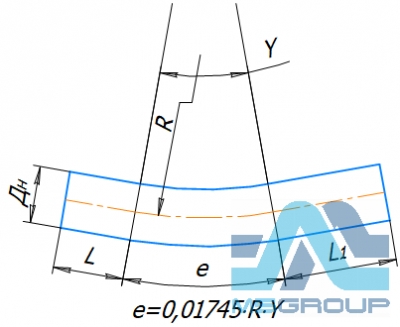

Отводы гнутые ТУ 1469-015-04834179-2011
Отводы, изготовленные методом индукционного нагрева для магистральных газопроводов ПАО «Газпром».
DN: 200÷1200, Pp - до 9,8 МПа (для транспортировки сероводородсодержащего газа из стали 08ГБФ-У)
Примечания:
1. Может изготавливать гнутые отводы из целой трубы с градацией через 10:
- С радиусом поворота 1,5DN:
- диаметром до 820 мм с углами поворота от 1° до 90°;
- диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 90°; - С радиусом поворота 5DN:
- диаметром до 820 мм с углами поворота от 1° до 90°;
- диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 80° до 90°;
- диаметром 1220 мм с углами поворота от 1° до 68° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 68°;
- диаметром 1420 мм с углами поворота от 1° до 58° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 58°; - С радиусом поворота 10 DN:
- диаметром до 630 мм с углами поворота от 1° до 90°;
- диаметром 720 мм с углами поворота от 1° до 70°;
- диаметром 820 мм с углами поворота от 1° до 60°;
- диаметром 1020 – 1220 мм с углами поворота от 1° до 45°;
- диаметром 1420 мм с углами поворота от 1° до 40°;
По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:
- для отводов диаметрами 219-820 мм – 600 < R < 10000мм;
- для отводов диаметрами 1020-1420 мм – 1500 < R < 15000 мм;
Толщины стенок (кроме отводов с радиусом поворота 5 DN) уточняются при заказе в зависимости от радиуса поворота, исходной трубы и условий работы.
2. Пример условного обозначения - отвод гнутый с углом поворота 120, наружным диаметром 1020 мм, для соединения с трубой с толщиной стенки 16 мм класса прочности 52, на рабочее давление 7,5 МПа при коэффициенте условий работы 0,6, с радиусом поворота трубопровода 5DN, со строительными длинами 1200 и 10300 мм, коррозионной стойкости С-2 по ТУ 1469-015-04834179-2010:
Отвод ОГ 120- 1020(16 К52)-7,5-0,6-5DN-1200/10300-С-2 ТУ 1469-015-04834179-2010
3. Отводы могут изготавливаться из труб следующего дюймового ряда: 12”, 20”, 24”, 32”, 40”, 42”, 48”, 56”.
4. Номинальная толщина стенки исходной трубы-заготовки отвода – минимально возможная расчетная толщина стенки трубы-заготовки для изготовления отводов с радиусом изгиба 5DN.
Таблица 1 – Отводы DN: 200÷400 по ТУ 1469-015-04834179-2011
Номинальный диаметр, DN |
Обозначение изделия |
Толщина стенки присоединяемой трубы (расчетная), мм |
Номинальная толщина стенки исходной трубы-заготовки отвода, мм | ||
---|---|---|---|---|---|
Коэффициент надежности по материалу К1 | |||||
1,4 |
1,4 | ||||
Класс прочности | |||||
Х42SS |
К52 |
Х42SS |
К52 | ||
200 |
ОГ 219-4,0-0,6-5DN |
4,0 |
4,0 |
8,0* |
8,0* |
ОГ 219-7,5-0,6-5DN |
6,7 |
5,5 |
9 |
8,0* |
|
ОГ 219-9,8-0,6-5DN |
8,5 |
7,1 |
12 |
10 |
|
250 |
ОГ 273-4,0-0,6-5DN |
4,6 |
4 |
8,0* |
8,0* |
ОГ 273-7,5-0,6-5DN |
8,3 |
6,9 |
11 |
9 |
|
ОГ 273-9,8-0,6-5DN |
10,7 |
8,9 |
14 |
12 |
|
300 |
ОГ 325-4,0-0,6-5DN |
5,5 |
4,5 |
9,0* |
9,0* |
ОГ 325-7,5-0,6-5DN |
9,9 |
8,2 |
13 |
11 |
|
ОГ 325-9,8-0,6-5DN |
12,7 |
10,5 |
17 |
14 |
|
350 |
ОГ 377-4,0-0,6-5DN |
6,3 |
5,2 |
9,0* |
9,0* |
ОГ 377-7,5-0,6-5DN |
11,5 |
9,5 |
15 |
13 |
|
ОГ 377-9,8-0,6-5DN |
14,8 |
12,2 |
20 |
16 |
|
400 |
ОГ 426-4,0-0,6-5DN |
7,2 |
5,8 |
10,0* |
10,0* |
ОГ 426-7,5-0,6-5DN |
13 |
10,8 |
17 |
14 |
|
ОГ 426-9,8-0,6-2,5DN |
16,7 |
9,0 |
22 |
14 |
|
ОГ 426-9,8-0,6-5DN |
16,7 |
13,8 |
22 |
22 |
Таблица 2 – Отводы DN: 500÷1200 по ТУ 1469-015-04834179-2011
Номинальный диаметр, DN |
Обозначение изделия |
Толщина стенки присоединяемой трубы (расчетная), мм |
Номинальная толщина стенки исходной трубы-заготовки отвода, мм | |||
---|---|---|---|---|---|---|
Коэффициент надежности по материалу К1 | ||||||
1,34 |
1,34 | |||||
Класс прочности | ||||||
К48 |
К50 |
К48 |
К50 | |||
500 |
ОГ 530-4,0-0,6-5DN |
5 |
5 |
10,0* |
10,0* |
|
ОГ 530-7,5-0,6-5DN |
17,6 |
13,8 |
20,4 |
16,2 |
||
ОГ 530-9,8-0,6-5DN |
22,5 |
17,6 |
25,8 |
20,4 |
||
600 |
ОГ 630-4,0-0,6-5DN |
11,5 |
9,0 |
13,5 |
10,6 |
|
ОГ 630-7,5-0,6-5DN |
20,8 |
16,4 |
24,0 |
19,1 |
||
ОГ 630-9,8-0,6-5DN |
26,6 |
21 |
30,0 |
24,2 |
||
700 |
ОГ 720-6,6-0,6-5DN |
21 |
14,4 |
25 |
26 |
|
ОГ 720-7,5-0,6-5DN |
23,7 |
18,7 |
27,2 |
21,6 |
||
ОГ 720-9,8-0,6-5DN |
30,5 |
24,0 |
34,7** |
27,5 |
||
ОГ 720-9,8-0,6-5DN |
30,5 |
24,0 |
34,7** |
29 |
||
800 |
ОГ 820-4,0-0,6-5DN |
14,9 |
11,7 |
17,4 |
13,7 |
|
ОГ 820-7,5-0,6-5DN |
27 |
21,3 |
31** |
24,5 |
||
ОГ 820-9,8-0,6-5DN |
34,8 |
27,3 |
39,7** |
32** |
||
1000 |
ОГ 1020-4,0-0,6-5DN |
13,7 |
13,9 |
16 |
16,3 |
|
ОГ 1020-4,7-0,6-5DN |
18,2*** |
17,0 |
21*** |
19,7 |
||
ОГ 1020-7,1-0,6-5DN |
32 |
25,2 |
36,6** |
29 |
||
1200 |
ОГ 1220-2,5-0,6-5DN |
14 |
11,4 |
17* |
17* |
|
ОГ 1220-4,0-0,6-5DN |
22 |
17,3 |
25,3 |
20,1 |
