ТУ 1469-013-04834179-2014 (ОГ)

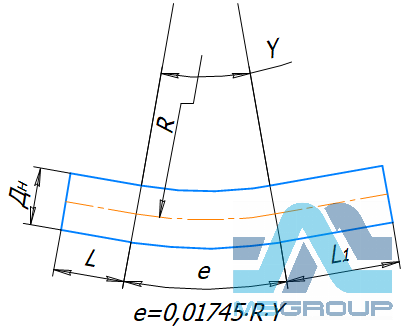

Отводы гнутые ТУ 1469-013-04834179-2014
DN: 200 ÷ 1400 мм, Pp - до 32 МПа
Отводы, изготовленные методом индукционного нагрева, для магистральных и промысловых трубопроводов ПАО «Газпром».
Примечания:
1. Можем изготавливать гнутые отводы из целой трубы с градацией через 10:
- С радиусом поворота 1,5DN:
- диаметром до 820 мм с углами поворота от 1° до 90°;
- диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 90°; - С радиусом поворота 5DN:
- диаметром до 820 мм с углами поворота от 1° до 90°;
- диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 80° до 90°;
- диаметром 1220 мм с углами поворота от 1° до 68° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 68°;
- диаметром 1420 мм с углами поворота от 1° до 58° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 58°; - С радиусом поворота 10 DN:
- диаметром до 630 мм с углами поворота от 1° до 90°;
- диаметром 720 мм с углами поворота от 1° до 70°;
- диаметром 820 мм с углами поворота от 1° до 60°;
- диаметром 1020 – 1220 мм с углами поворота от 1° до 45°;
- диаметром 1420 мм с углами поворота от 1° до 40°;
2. По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:
- для отводов диаметрами 57 - 530 мм – 1,5 DN < R < 2500 мм с толщиной стенки от 4 мм (для изделий диаметрами 57 – 114 мм), от 6 мм (для изделий диаметрами 133-168 мм), от 7 мм (для изделий диаметрами 219-273 мм);
- для отводов диаметрами 630-820 мм – 600 < R < 10000мм;
- для отводов диаметрами 1020-1420 мм – 1500 < R < 15000 мм.
Толщины стенок (кроме отводов с радиусом поворота 5 DN) уточняются при заказе в зависимости от радиуса поворота, исходной трубы и условий работы.
3. Отводы изготавливаются двух категорий I и II.
Категории I предназначены:
- для трубопроводов номинальными диаметрами менее Dн 500 при рабочем давлении до 32,0 МПа включительно;
- для трубопроводов номинальными диаметрами до Dн 1400 включительно при рабочем давлении до 10,0 МПа включительно.
Категории II – номинальными диаметрами от Dн 500 до Dн 1400 включительно предназначены для эксплуатации при рабочем давлении свыше 10,0 МПа.
4. Пример условного обозначения отвода гнутого I категории с углом изгиба 900, наружным диаметром Dн=1020 мм, для соединения с трубой с толщиной стенки 26 мм класса прочности К60, на рабочее давление 9,8 МПа с гарантируемым испытательным давлением 12,7 МПа, коэффициентом условий работы 0,75, с радиусом поворота трубопровода 5 Dн, со строительными длинами 5650 и 5650 мм при минимальной температуре стенки трубопровода при эксплуатации минус 20°С, изготовленного по ТУ 1469-013-04834179-2014:
ОТВОД ОГ I 90°-1020(26К60)-9,8(12,7)-0,75-5Dн-5650/5650-20-ТУ 1469-013-04834179-2014.
5. Номинальная толщина стенки исходной трубы-заготовки отвода – минимально возможная расчетная толщина стенки трубы-заготовки для изготовления отводов с радиусом изгиба 5DN.
Примечание к таблицам:
* Минимальная толщина стенки исходной трубы-заготовки, при которой характеристики поверхности отвода находятся в пределах допустимого.
**-расчет на К65
Таблица 1 – Отводы DN: 200÷400
Номинальный диаметр, DN |
Обозначение изделия |
Толщина стенки присоединяемой трубы (расчетная), мм |
Номинальная толщина стенки исходной трубы-заготовки отвода, мм | ||||
---|---|---|---|---|---|---|---|
Коэффициент надежности по материалу К1 | |||||||
1,47 |
1,4 |
1,47 |
1,4 | ||||
Класс прочности | |||||||
К42 |
К52 |
К48 |
К42 |
К52 |
К48 | ||
200 |
ОГ 219-4,0-0,75-5DN |
4,0 |
4,0 |
4,0 |
8,0* |
8,0* |
8,0* |
ОГ 219-5,6-0,75-5DN |
4,0 |
4,0 |
4,0 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-6,4-0,75-5DN |
4,0 |
4,0 |
4,3 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-7,5-0,75-5DN |
4,2 |
4,0 |
5,0 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-8,5-0,75-5DN |
4,7 |
4,0 |
5,7 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-9,8-0,75-5DN |
5,4 |
4,4 |
6,6 |
8,0* |
8,0* |
8,5 |
|
ОГ 219-11,8-С-5DN |
7,3 |
5,7 |
6,8 |
9,5 |
8,0* |
9,0 |
|
ОГ 219-12,5-С-5DN |
7,7 |
6,1 |
7,2 |
10,0 |
8,0* |
9,5 |
|
ОГ 219-16,0-С-5DN |
9,9 |
7,8 |
9,1 |
13,0 |
10,0 |
12,0 |
|
ОГ 219-20,0-С-5DN |
12,3 |
9,7 |
11,4 |
16,0 |
13,0 |
15,0 |
|
ОГ 219-4,0-0,6-5DN |
4,0 |
4,0 |
4 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-5,6-0,6-5DN |
4,0 |
4,0 |
4,2 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-6,4-0,6-5DN |
4,4 |
4,0 |
4,9 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-7,5-0,6-5DN |
5,2 |
4,2 |
5,7 |
8,0* |
8,0* |
8,0* |
|
ОГ 219-8,5-0,6-5DN |
5,8 |
4,8 |
6,4 |
8,0* |
8,0* |
8,5 |
|
ОГ 219-9,8-0,6-5DN |
6,7 |
5,4 |
7,4 |
8,0* |
8,0* |
10,0 |
|
ОГ 219-11,8-В-5DN |
8,3 |
6,7 |
7,7 |
11,0 |
8,5 |
10,0 |
|
ОГ 219-12,5-В-5DN |
8,8 |
7,1 |
8,2 |
12,0 |
9,5 |
11,0 |
|
ОГ 219-16,0-В-5DN |
11,3 |
9,0 |
10,4 |
15,0 |
12,0 |
14,0 |
|
ОГ 219-20,0-В-5DN |
14,0 |
11,3 |
13,0 |
18,0 |
15,0 |
17,0 |
|
250 |
ОГ 273-4,0-0,75-5DN |
4,0 |
4, 0 |
4,0 |
8,0* |
8,0* |
8,0* |
ОГ 273-5,6-0,75-5DN |
4,4 |
4,0 |
4,8 |
8,0* |
8,0* |
8,0* |
|
ОГ 273-6,4-0,75-5DN |
4,9 |
4,0 |
5,4 |
8,0* |
8,0* |
8,0* |
|
ОГ 273-7,5-0,75-5DN |
5,8 |
4,2 |
6,3 |
8,0* |
8,0* |
8,5 |
|
ОГ 273-8,5-0,75-5DN |
6,5 |
4,8 |
7,1 |
8,0* |
8,0* |
9,5 |
|
ОГ 273-9,8-0,75-5DN |
7,5 |
5,5 |
8,2 |
9,5 |
8,0* |
11,0 |
|
ОГ 273-11,8-С-5DN |
9,1 |
7,1 |
8,4 |
12,0 |
9,5 |
11,0 |
|
ОГ 273-12,5-С-5DN |
9,6 |
7,6 |
8,9 |
13,0 |
10,0 |
12,0 |
|
ОГ 273-16,0-С-5DN |
12,3 |
9,7 |
11,4 |
16,0 |
13,0 |
15,0 |
|
ОГ 273-20,0-С-5DN |
15,4 |
12,1 |
14,2 |
20,0 |
16,0 |
18,0 |
|
ОГ 273-4,0-0,6-5DN |
4,0 |
4,0 |
4,0 |
8,0* |
8,0* |
8,0* |
|
ОГ 273-5,6-0,6-5DN |
4,9 |
4,0 |
5,3 |
8,0* |
8,0* |
8,0* |
|
ОГ 273-6,4-0,6-5DN |
5,6 |
4,5 |
6,1 |
8,0* |
8,0* |
8,0* |
|
ОГ 273-7,5-0,6-5DN |
6,5 |
5,2 |
7,1 |
8,0* |
8,0* |
9,5 |
|
ОГ 273-8,5-0,6-5DN |
7,3 |
5,9 |
8 |
9,0 |
7,5 |
10,5 |
|
ОГ 273-9,8-0,6-5DN |
8,3 |
6,8 |
9,2 |
10,0 |
8,5 |
12,0 |
|
ОГ 273-11,8-В-5DN |
10,4 |
8,3 |
9,6 |
14,0 |
11,0 |
13,0 |
|
ОГ 273-12,5-В-5DN |
11,0 |
8,8 |
10,2 |
14,0 |
12,0 |
13,0 |
|
ОГ 273-16,0-В-5DN |
14,1 |
11,2 |
13,0 |
18,0 |
15,0 |
17,0 |
|
ОГ 273-20,0-В-5DN |
17,6 |
14,1 |
16,2 |
24,0 |
18,0 |
32,0 |
|
300 |
ОГ 325-4,0-0,75-5DN |
4,0 |
4,0 |
4,0 |
9,0* |
9,0* |
9,0* |
ОГ 325-5,6-0,75-5DN |
4,7 |
4,0 |
5,7 |
9,0* |
9,0* |
9,0* |
|
ОГ 325-6,4-0,75-5DN |
5,9 |
4,3 |
6,4 |
9,0* |
9,0* |
9,0* |
|
ОГ 325-7,5-0,75-5DN |
6,9 |
5,0 |
7,5 |
9,0* |
9,0* |
10,0 |
|
ОГ 325-8,5-0,75-5DN |
7,7 |
5,7 |
8,5 |
9,5 |
9,0* |
11,0 |
|
ОГ 325-9,8-0,75-5DN |
8,9 |
6,5 |
9,8 |
11,0 |
9,0* |
13,0 |
|
ОГ 325-11,8-С-5DN |
10,8 |
8,5 |
10,0 |
14,0 |
11,0 |
13,0 |
|
ОГ 325-12,5-С-5DN |
11,5 |
9,0 |
10,6 |
15,0 |
12,0 |
14,0 |
|
ОГ 325-16,0-С-5DN |
15,0 |
11,5 |
13,5 |
19,0 |
15,0 |
18,0 |
|
ОГ 325-20,0-С-5DN |
18,3 |
14,3 |
16,9 |
24,0 |
19,0 |
22,0 |
|
ОГ 325-4,0-0,6-5DN |
4,2 |
4,0 |
4,6 |
9,0* |
9,0* |
9,0* |
|
ОГ 325-5,6-0,6-5DN |
5,8 |
4,0 |
6,4 |
9,0* |
9,0* |
9,0* |
|
ОГ 325-6,4-0,6-5DN |
6,6 |
5,4 |
7,2 |
9,0* |
9,0* |
9,5 |
|
ОГ 325-7,5-0,6-5DN |
7,7 |
6,2 |
8,4 |
9,5 |
9,0* |
11,0 |
|
ОГ 325-8,5-0,6-5DN |
8,6 |
7,0 |
9,5 |
10,5 |
9,0* |
13,0 |
|
ОГ 325-9,8-0,6-5DN |
9,9 |
8,0 |
10,9 |
12,0 |
10,0 |
15,0 |
|
ОГ 325-11,8-В-5DN |
12,3 |
9,9 |
11,4 |
16,0 |
13,0 |
15,0 |
|
ОГ 325-12,5-В-5DN |
13,1 |
10,5 |
12,1 |
17,0 |
14,0 |
16,0 |
|
ОГ 325-16,0-В-5DN |
17,0 |
13,4 |
15,5 |
22,0 |
17,0 |
20,0 |
|
ОГ 325-20,0-В-5DN |
20,9 |
16,7 |
19,3 |
28,0 |
22,0 |
25,0 |
|
350 |
ОГ 377-4,0-0,75-5DN |
4,5 |
4,5 |
4,7 |
9,0* |
9,0* |
9,0* |
ОГ 377-5,6-0,75-5DN |
5,6 |
4,5 |
6,6 |
9,0* |
9,0* |
9,0* |
|
ОГ 377-6,4-0,75-5DN |
6,8 |
5 |
7,4 |
9,0* |
9,0* |
10,0 |
|
350 |
ОГ 377-7,5-0,75-5DN |
8 |
5,8 |
8,7 |
10,0 |
9,0* |
12,0 |
ОГ 377-8,5-0,75-5DN |
9 |
6,6 |
9,8 |
11,0 |
9,0* |
13,0 |
|
ОГ 377-9,8-0,75-5DN |
10,1 |
7,5 |
11,3 |
12,0 |
9,5 |
15,0 |
|
ОГ 377-11,8-С-5DN |
12,5 |
9,8 |
11,6 |
16,0 |
13,0 |
15,0 |
|
ОГ 377-12,5-С-5DN |
13,3 |
10,4 |
12,3 |
17,0 |
14,0 |
16,0 |
|
ОГ 377-16,0-С-5DN |
17,0 |
13,3 |
15,7 |
22,0 |
17,0 |
20,0 |
|
ОГ 377-20,0-С-5DN |
21,2 |
16,7 |
19,6 |
28,0 |
22,0 |
25,0 |
|
ОГ 377-4,0-0,6-5DN |
4,9 |
4,5 |
5,3 |
9,0* |
9,0* |
9,0* |
|
ОГ 377-5,6-0,6-5DN |
6,7 |
5,5 |
7,4 |
9,0* |
9,0* |
10,0 |
|
ОГ 377-6,4-0,6-5DN |
7,7 |
6,2 |
8,4 |
9,5 |
9,0* |
11,0 |
|
ОГ 377-7,5-0,6-5DN |
8,9 |
7,2 |
9,8 |
11,0 |
9,0* |
13,0 |
|
ОГ 377-8,5-0,6-5DN |
10 |
8,1 |
11,0 |
12,0 |
10,0 |
15,0 |
|
ОГ 377-9,8-0,6-5DN |
11,6 |
9,3 |
12,7 |
14,0 |
12,0 |
17,0 |
|
ОГ 377-11,8-В-5DN |
14,3 |
11,5 |
13,2 |
19,0 |
15,0 |
17,0 |
|
ОГ 377-12,5-В-5DN |
15,2 |
12,1 |
14,0 |
20,0 |
16,0 |
18,0 |
|
ОГ 377-16,0-В-5DN |
19,4 |
15,5 |
17,9 |
25,0 |
20,0 |
24,0 |
|
ОГ 377-20,0-В-5DN |
24,2 |
19,4 |
22,4 |
32,0 |
25,0 |
30 |
|
400 |
ОГ 426-4,0-0,75-5DN |
5,0 |
5,0 |
5,3 |
10,0* |
10,0* |
10,0* |
ОГ 426-5,6-0,75-5DN |
6,8 |
5,0 |
7,4 |
10,0* |
10,0* |
10,0* |
|
ОГ 426-6,4-0,75-5DN |
7,7 |
5,7 |
8,4 |
10,0* |
10,0* |
11,0 |
|
ОГ 426-7,5-0,75-5DN |
9 |
6,6 |
9,9 |
11,0 |
10,0* |
13,0 |
|
ОГ 426-8,5-0,75-5DN |
10,1 |
7,4 |
11,1 |
12,0 |
10,0* |
15,0 |
|
ОГ 426-9,8-0,75-5DN |
11,6 |
8,5 |
12,8 |
14,0 |
11,0 |
17,0 |
|
ОГ 426-11,8-С-5DN |
14,2 |
11,1 |
13,1 |
18,0 |
14,0 |
17,0 |
|
ОГ 426-12,5-С-5DN |
15,0 |
11,8 |
13,9 |
19,0 |
15,0 |
18,0 |
|
ОГ 426-16,0-С-5DN |
19,2 |
15,1 |
17,7 |
25,0 |
20,0 |
24,0 |
|
ОГ 426-20,0-С-5DN |
24,0 |
18,8 |
22,2 |
32,0 |
24,0 |
30,0 |
|
ОГ 426-4,0-0,6-5DN |
5,4 |
5 |
6 |
10,0* |
10,0* |
10,0* |
|
ОГ 426-5,6-0,6-5DN |
7,6 |
6,2 |
8,3 |
10,0* |
10,0* |
11,0 |
|
ОГ 426-6,4-0,6-5DN |
8,6 |
7 |
9,5 |
11,0 |
10,0* |
13,0 |
|
ОГ 426-7,5-0,6-5DN |
10,1 |
8,2 |
11 |
12,0 |
10,0* |
15,0 |
|
ОГ 426-8,5-0,6-5DN |
11,4 |
9,2 |
12,5 |
14,0 |
11,0 |
16,0 |
|
ОГ 426-9,8-0,6-5DN |
13 |
10,5 |
14,3 |
16,0 |
13,0 |
18,0 |
|
ОГ 426-11,8-В-5DN |
16,2 |
12,9 |
15,0 |
22,0 |
17,0 |
19,0 |
|
ОГ 426-12,5-В-5DN |
17,0 |
13,7 |
15,8 |
22,0 |
18,0 |
20,0 |
|
ОГ 426-16,0-В-5DN |
21,9 |
17,5 |
20,3 |
28,0 |
24,0 |
26,0 |
|
|
ОГ 426-20,0-В-5DN |
27,4 |
21,9 |
25,3 |
35,0 |
28,0 |
34,0 |
Таблица 2 - Отводы DN: 500÷1400
Номинальный диаметр, DN |
Обозначение изделия |
Толщина стенки присоединяемой трубы (расчетная), мм |
Номинальная толщина стенки исходной трубы-заготовки отвода, мм | ||||
---|---|---|---|---|---|---|---|
Коэффициент надежности по материалу К1 | |||||||
1,34 |
1,34 | ||||||
Класс прочности | |||||||
К52 |
К56 |
К60 |
К52 |
К56 |
К60 | ||
500 |
ОГ 530-4,0-0,75-5DN |
5 |
5 |
5 |
10,0* |
10,0* |
10,0* |
ОГ 530-5,6-0,75-5DN |
5,7 |
5,2 |
5 |
10,0* |
10,0* |
10,0* |
|
ОГ 530-6,4-0,75-5DN |
6,5 |
6 |
5,6 |
10,0* |
10,0* |
10,0* |
|
ОГ 530-7,5-0,75-5DN |
7,6 |
7 |
6,5 |
9 |
10,0* |
10,0* |
|
ОГ 530-8,5-0,75-5DN |
8,5 |
7,9 |
7,3 |
10 |
9,5 |
10,0* |
|
ОГ 530-9,8-0,75-5DN |
9,8 |
9 |
8,4 |
11,5 |
10,6 |
10 |
|
ОГ 530-11,8-С-5DN |
- |
- |
11,2 |
- |
- |
13,8 |
|
ОГ 530-4,0-0,6-5DN |
5 |
5 |
5 |
10,0* |
10,0* |
10,0* |
|
ОГ 530-5,6-0,6-5DN |
7 |
6,5 |
6,1 |
10,0* |
10,0* |
10,0* |
|
ОГ 530-6,4-0,6-5DN |
8 |
7,4 |
6,9 |
9,5 |
10,0* |
10,0* |
|
ОГ 530-7,5-0,6-5DN |
9,3 |
8,6 |
8,1 |
11 |
10,3 |
9,5 |
|
ОГ 530-8,5-0,6-5DN |
10,5 |
9,7 |
9,1 |
12,5 |
11,4 |
10,8 |
|
ОГ 530-9,8-0,6-5DN |
12 |
11,2 |
10,4 |
14 |
13,1 |
12,2 |
|
ОГ 530-11,8-В-5DN |
- |
- |
13,5 |
- |
- |
16,6 |
|
600 |
ОГ 630-4,0-0,75-5DN |
5 |
5 |
5 |
10,0* |
10,0* |
10,0* |
ОГ 630-5,6-0,75-5DN |
6,8 |
6,2 |
5,8 |
10,0* |
10,0* |
10,0* |
|
ОГ 630-6,4-0,75-5DN |
7,7 |
7,1 |
6,6 |
10,0* |
10,0* |
10,0* |
|
ОГ 630-7,5-0,75-5DN |
9,3 |
8,7 |
8,1 |
10,9 |
10,0* |
10,0* |
|
ОГ 630-8,5-0,75-5DN |
10,5 |
9,8 |
9,1 |
11,8 |
10,9 |
10,3 |
|
ОГ 630-9,8-0,75-5DN |
12 |
11,2 |
10,5 |
13,6 |
12,5 |
11,7 |
|
ОГ 630-4,0-0,6-5DN |
6 |
5,6 |
5,2 |
10 |
10 |
10 |
|
ОГ 630-5,6-0,6-5DN |
8,3 |
7,7 |
7,2 |
10 |
10 |
10 |
|
ОГ 630-6,4-0,6-5DN |
9,5 |
8,8 |
8,2 |
11,2 |
10,3 |
10 |
|
ОГ 630-7,5-0,6-5DN |
11,6 |
10,7 |
10 |
13,6 |
12,5 |
11,7 |
|
ОГ 630-8,5-0,6-5DN |
13 |
12,1 |
11,3 |
15,2 |
14,2 |
13,2 |
|
ОГ 630-9,8-0,6-5DN |
14,9 |
13,9 |
13 |
17,4 |
16,3 |
15,2 |
|
700 |
ОГ 720-4,0-0,75-5DN |
5,5 |
5,1 |
4,8 |
11,0* |
11,0* |
11,0* |
ОГ 720-5,6-0,75-5DN |
7,6 |
7,1 |
6,6 |
11,0* |
11,0* |
11,0* |
|
ОГ 720-6,4-0,75-5DN |
8,7 |
8,1 |
7,6 |
10,3 |
11,0* |
11,0* |
|
ОГ 720-6,5-0,75-5DN |
11,0 |
10,2 |
9,5 |
10,5 |
12,0 |
11,2 |
|
ОГ 720-7,5-0,75-5DN |
10,6 |
9,9 |
9,2 |
12,4 |
11,6 |
10,8 |
|
ОГ 720-8,5-0,75-5DN |
12 |
11,2 |
10,4 |
14,1 |
13,1 |
12,2 |
|
ОГ 720-9,8-0,75-5DN |
13,8 |
12,8 |
12 |
16,2 |
15 |
14 |
|
ОГ 720-11,8-С-5DN |
- |
- |
15,3 |
- |
- |
17,8 |
|
ОГ 720-4,0-0,6-5DN |
6,9 |
6,4 |
5,9 |
11,0* |
11,0* |
11,0* |
|
ОГ 720-5,6-0,6-5DN |
9,5 |
8,8 |
8,2 |
11,2 |
10,3 |
11,0* |
|
ОГ 720-6,4-0,6-5DN |
10,8 |
10,1 |
9,4 |
12,7 |
10,7 |
11 |
|
ОГ 720-7,5-0,6-5DN |
13,2 |
12,3 |
11,5 |
15,5 |
14,4 |
13,5 |
|
ОГ 720-8,5-0,6-5DN |
14,5 |
13,8 |
12,9 |
17 |
16,2 |
15,1 |
|
ОГ 720-9,8-0,6-5DN |
17 |
15,9 |
14,8 |
19,9 |
18,5 |
17,3 |
|
ОГ 720-11,8-В-5DN |
- |
- |
18,3 |
- |
- |
22,3 |
|
800 |
ОГ 820-4,0-0,75-5DN |
6,3 |
5,8 |
5,4 |
12,0* |
12,0* |
12,0* |
ОГ 820-5,6-0,75-5DN |
8,8 |
8,1 |
7,6 |
12,0* |
12,0* |
12,0* |
|
ОГ 820-6,4-0,75-5DN |
10 |
9,2 |
8,6 |
12,0* |
12,0* |
12,0* |
|
ОГ 820-7,5-0,75-5DN |
12,1 |
11,3 |
10,5 |
14,2 |
13,2 |
12,3 |
|
ОГ 820-8,5-0,75-5DN |
13,7 |
12,7 |
11,9 |
16 |
14,9 |
14 |
|
ОГ 820-9,8-0,75-5DN |
15,7 |
14,6 |
13,6 |
18,8* |
17,5 |
16 |
|
ОГ 820-4,0-0,6-5DN |
7,8 |
7,2 |
6,8 |
12,0* |
12,0* |
12,0* |
|
ОГ 820-5,6-0,6-5DN |
10,8 |
10,1 |
9,4 |
12,7 |
12,0* |
12,0* |
|
ОГ 820-6,4-0,6-5DN |
12,3 |
11,4 |
10,7 |
14,4 |
13,4 |
12,5 |
|
ОГ 820-7,5-0,6-5DN |
15 |
14 |
13,1 |
17,5 |
16,4 |
15,4 |
|
ОГ 820-8,5-0,6-5DN |
16,9 |
15,8 |
14,7 |
19,9 |
18,4 |
17,2 |
|
ОГ 820-9,8-0,6-5DN |
19,4 |
18,1 |
16,9 |
22,4 |
21 |
19,6 |
|
1000 |
ОГ 1020-4,0-0,75-5DN |
7,8 |
7,2 |
6,7 |
14,5* |
14,5* |
14,5* |
ОГ 1020-5,6-0,75-5DN |
11 |
10,1 |
9,34 |
14,5* |
14,5* |
14,5* |
|
ОГ 1020-6,4-0,75-5DN |
12,4 |
11,4 |
10,7 |
14,5 |
13,4 |
14,5* |
|
ОГ 1020-7,5-0,75-5DN |
15,1 |
14 |
13,1 |
17,6 |
16,4 |
15,4 |
|
ОГ 1020-8,5-0,75-5DN |
17 |
15,8 |
14,8 |
19,7 |
18,4 |
17,3 |
|
ОГ 1020-9,8-0,75-5DN |
19,5 |
18,1 |
16,9 |
22,5 |
21 |
19,6 |
|
ОГ 1020-11,8-С-5DN |
- |
- |
21,7 |
- |
- |
26,4 |
|
ОГ 1020-4,0-0,6-5DN |
9,7 |
9 |
8,4 |
13 |
13 |
13 |
|
ОГ 1020-5,6-0,6-5DN |
13,4 |
12,5 |
11,7 |
15,7 |
14,7 |
13,7 |
|
ОГ 1020-6,4-0,6-5DN |
15,3 |
14,2 |
13,3 |
17,8 |
16,6 |
15,6 |
|
ОГ 1020-7,5-0,6-5DN |
18,7 |
17,4 |
16,2 |
21,6 |
20,2 |
18,8 |
|
ОГ 1020-8,5-0,6-5DN |
21,1 |
19,6 |
18,3 |
24,3 |
22,6 |
21,2 |
|
ОГ 1020-9,8-0,6-5DN |
24,1 |
22,5 |
21 |
27,6 |
25,8 |
24,2 |
|
ОГ 1020-11,8-В-5DN |
- |
- |
26,1 |
- |
- |
31,4 |
|
ОГ 1067-4,0-0,75-5DN |
8,1 |
7,6 |
7,1 |
14,0 |
14,0 |
14,0 |
|
ОГ 1067-5,6-0,75-5DN |
11,3 |
10,5 |
9,8 |
14,0 |
14,0 |
14,0 |
|
ОГ 1067-6,4-0,75-5DN |
12,9 |
12 |
11,2 |
15,1 |
14,1 |
14,0 |
|
ОГ 1067-7,5-0,75-5DN |
15,8 |
14,6 |
13,7 |
18,4 |
17,3 |
16,1 |
|
ОГ 1067-8,5-0,75-5DN |
17,8 |
16,5 |
15,4 |
20,6 |
19,2 |
18,0 |
|
ОГ 1067-9,8-0,75-5DN |
20,4 |
19 |
17,7 |
23,5 |
22,0 |
20,5 |
|
ОГ 1067-4,0-0,6-5DN |
10,1 |
9,4 |
8,8 |
14,0 |
14,0 |
14,0 |
|
ОГ 1067-5,6-0,6-5DN |
14,1 |
13,1 |
12,2 |
16,5 |
15,4 |
14,3 |
|
ОГ 1067-6,4-0,6-5DN |
16 |
14,9 |
13,9 |
18,7 |
17,5 |
16,3 |
|
ОГ 1067-7,5-0,6-5DN |
19,5 |
18,2 |
17 |
22,7 |
21,1 |
19,9 |
|
ОГ 1067-8,5-0,6-5DN |
22 |
20,5 |
19,2 |
25,4 |
23,8 |
22,2 |
|
ОГ 1067-9,8-0,6-5DN |
25,2 |
23,5 |
22 |
29,0 |
28,0 |
25,4 |
|
1200 |
ОГ 1220-4,0-0,75-5DN |
9,8 |
9,1 |
8,5 |
17,0* |
17,0* |
17,0* |
ОГ 1220-5,6-0,75-5DN |
13,6 |
12,6 |
11,8 |
15,9 |
17,0* |
17,0* |
|
ОГ 1220-6,4-0,75-5DN |
15,4 |
14,3 |
13,4 |
18 |
16,7 |
15,7 |
|
ОГ 1220-7,5-0,75-5DN |
18,8 |
17,5 |
16,4 |
21,7 |
20,3 |
19 |
|
ОГ 1220-8,5-0,75-5DN |
21,3 |
19,8 |
18,5 |
24,5 |
22,8 |
21,4 |
|
1200 |
ОГ 1220-9,8-0,75-5DN |
24,4 |
22,7 |
21,2 |
28,1 |
26 |
24,4 |
ОГ 1220-4,0-0,6-5DN |
12,1 |
11,3 |
10,5 |
17,0* |
17,0* |
17,0* |
|
ОГ 1220-5,6-0,6-5DN |
16,8 |
15,7 |
14,6 |
19,7 |
18,3 |
17 |
|
ОГ 1220-6,4-0,6-5DN |
19,2 |
17,8 |
16,6 |
22,2 |
20,6 |
19,3 |
|
ОГ 1220-7,5-0,6-5DN |
23,4 |
21,7 |
20,3 |
27 |
24,9 |
23,4 |
|
ОГ 1220-8,5-0,6-5DN |
26,3 |
24,5 |
22,9 |
30,3 |
28,2 |
26,5 |
|
ОГ 1220-9,8-0,6-5DN |
30,2 |
28,1 |
26,2 |
34,6 |
32,3 |
30,2 |
|
1400 |
ОГ 1420-4,0-0,75-5DN |
11,3 |
10,5 |
9,8 |
19,0* |
19,0* |
19,0* |
ОГ 1420-5,6-0,75-5DN |
16,5 |
15,3 |
14,3 |
19,2 |
17,8 |
19,0* |
|
ОГ 1420-6,4-0,75-5DN |
18,8 |
17,4 |
16,3 |
21,7 |
18,9 |
18,9 |
|
ОГ 1420-7,5-0,75-5DN |
22,9 |
21,3 |
19,8 |
26,5 |
24,5 |
22,8 |
|
ОГ 1420-8,5-0,75-5DN |
25,8 |
24 |
22,4 |
29,7 |
27,7 |
25,7 |
|
ОГ 1420-9,8-0,75-5DN |
29,6 |
27,5 |
25,7 |
33,9 |
31,6 |
29,6 |
|
ОГ 1420-11,8-С-5DN |
- |
- |
30,2 |
- |
- |
36,3 |
|
ОГ 1420-4,0-0,6-5DN |
14,1 |
13,1 |
12,2 |
19,0* |
19,0* |
19,0* |
|
ОГ 1420-5,6-0,6-5DN |
20,5 |
19 |
17,8 |
23,6 |
21,9 |
20,6 |
|
ОГ 1420-6,4-0,6-5DN |
23,3 |
21,7 |
20,2 |
27 |
24,9 |
23,3 |
|
ОГ 1420-7,5-0,6-5DN |
28,4 |
26,4 |
24,6 |
32,6 |
30,4 |
28,4 |
|
ОГ 1420-8,5-0,6-5DN |
32 |
29,7 |
27,8 |
36,6 |
34 |
31,9 |
|
ОГ 1420-9,8-0,6-5DN |
36,6 |
34,1 |
31,8 |
41,7 |
39 |
36,4 |
|
ОГ 1420-11,8-В-5DN |
- |
- |
36,2 |
- |
- |
43,2 |
|
|
ОГ 1420-11,8-С-5DN |
- |
- |
27,7** |
- |
- |
31,8** |
СТАЛЬНЫЕ Трубы и детали в наружной и внутр. изоляции Трубы для повторного
применения Восстановленные
трубы Трубы
по иностранным стандартам Обечаечные трубы
и детали для циркводоводов Листы
котельные Котельные
трубы Толстостенные
трубы Запорная
арматура ДЕТАЛИ
ТРУБОПРОВОДОВ Опоры
трубопроводов Строительный
металлопрокат Нержавеющие трубы
и прокат Сваи из
стальных труб Горячее
цинкование Профнастил Металлоконструкции
- 454080, г. Челябинск
- ул. Лесопарковая, 8, офис 207
- 8-800-55-11-078
+7 (351) 218-78-78 - E - mail: sales@group-m5.com
