ТУ 1469-013-04834179-2014 (ГО)

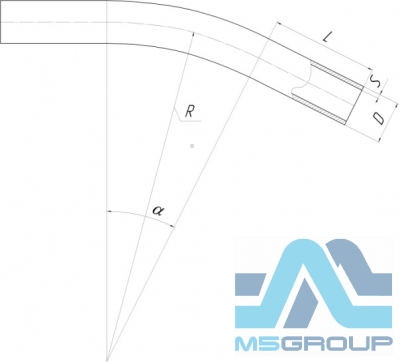

Гнутые отводы ТУ 1469-013-04834179-2014
Dн: 200÷1400, Pp - до 32 МПа
Отводы, изготовленные методом холодной гибки стальных труб, для магистральных и промысловых трубопроводов ПАО “Газпром».
Примечания:
1. Толщина стенки отводов определяется исходя из технологической возможности изготовления на имеющемся оборудовании.
2. Отводы изготавливаются двух категорий I и II.
Категории I предназначены:
- для трубопроводов номинальными диаметрами менее Dн 500 при рабочем давлении до 32,0 МПа включительно;
- для трубопроводов номинальными диаметрами до Dн 1400 включительно при рабочем давлении до 10,0 МПа включительно.
Категории II – номинальными диаметрами от Dн 500 до Dн 1400 включительно предназначены для эксплуатации при рабочем давлении свыше 10,0 МПа.
3. Пример условного обозначения:
Пример условного обозначения гнутого отвода I категории с углом изгиба 90, наружным диаметром Dн=820 мм, для соединения с трубой с толщиной стенки 12 мм класса прочности К52, на рабочее давление 4,0 МПа с гарантируемым испытательным давлением 5,2 МПа, коэффициентом условий работы 0,75, с радиусом поворота трубопровода 44DN при минимальной температуре стенки трубопровода при эксплуатации минус 20°С, изготовленного по ТУ 1469-013-04834179-2014:
ОТВОД ГО I 9° 820(12 К52)-4,0(5,2)-0,75-44Dн-20-ТУ 1469-013-04834179-2014.
Номинальный диаметр отвода, Dн |
Унифицированный радиус гибки, R, |
Угол гибки отвода, α, градус
| ||
---|---|---|---|---|
м |
Dн | |||
200 |
15 |
75 |
1-27 |
|
250 |
60 |
|||
300 |
50 |
|||
350 |
43 |
|||
400 |
20 |
50 |
1-21 |
|
500 |
25 |
50 |
1-18 |
|
700 |
|
50 |
1-9 |
|
800 |
44 |
|||
1000 |
40 |
40 |
||
1200 |
60 |
50 |
1-6 |
|
1400 |
43 |
