ТУ 1469-012-04834179-2008
Кольца переходные ТУ 1469-012-04834179-2008
DN: 150÷1400, Pp - от 11,8 до 15,7 МПа
Изделия для магистральных и промысловых газопроводов ПАО «Газпром».
Детали изготавливаются по двум исполнениям:
- Детали исполнения 1 изготавливаются с учетом требований нормативной документации ОАО «Газпром»: «СТО Газпром 2-2.1-249-2008 - Магистральные трубопроводы».
- Детали исполнения 2 изготавливаются с учетом требований технической документации ОАО «Газпром»: «Технические требования к трубам и соединительным деталям для линейных участков газопровода и трубопроводов КС с рабочим давлением 11,8 МПа включительно в рамках проекта Расширение ЕСГ для обеспечения подачи газа в газопровод «Южный поток». Детали исполнения 2 предназначены для объектов газопровода «Южный поток».
Изделия изготавливаются из сталей: 10Г2ФБЮ и 10Г2СФБ.
Пример условного обозначения

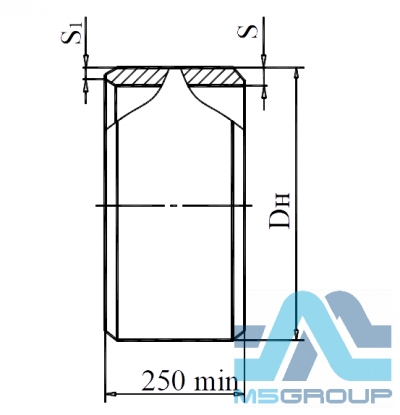

кольца переходного диаметром 1020 мм с размерами присоединительных кромок трубы 36 и 27,3 мм класса прочности К60, на давление 11,8 МПа для участка газопровода высокой категории – В, для климатического исполнения УХЛ, изготовленного по ТУ 1469-012-04834179-2008:
Кольцо КП 1020 (36х27,3К60)- 11,8- В - УХЛ ТУ 1469-012-04834179-2008.
Примечания:
1. Длина кольца должна быть не менее 250 мм.
2. По согласованию с заказчиком возможно изготовление колец более 250 мм.
* - масса кольца рассчитана с учетом минимальной толщины стенки при минимально возможной длине L=250 мм.
