ТУ 1469-012-04834179-2008

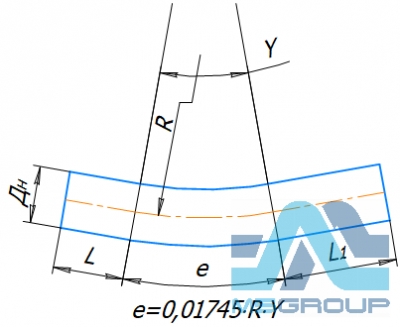

Отводы гнутые ТУ 1469-012-04834179-2008
DN: 200÷1400, Pp - от 11,8 до 15,7 МПа
Отводы, изготовленные методом индукционного нагрева, для магистральных газопроводов ПАО «Газпром».
Примечания:
1. АО «Трубодеталь» может изготавливать гнутые отводы из целой трубы с градацией через 1°:
- С радиусом поворота 1,5DN:
- диаметром до 820 мм с углами поворота от 1° до 90°;
- диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 90°; - С радиусом поворота 5DN:
- диаметром до 820 мм с углами поворота от 1° до 90°;
- диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 80° до 90°;
- диаметром 1220 мм с углами поворота от 1° до 68° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 68°;
- диаметром 1420 мм с углами поворота от 1° до 58° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 58°; - С радиусом поворота 10 DN:
- диаметром до 630 мм с углами поворота от 1° до 90°;
- диаметром 720 мм с углами поворота от 1° до 70°;
- диаметром 820 мм с углами поворота от 1° до 60°;
- диаметром 1020 – 1220 мм с углами поворота от 1° до 45°;
- диаметром 1420 мм с углами поворота от 1° до 40°; - По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:
- для отводов диаметрами 219-820 мм – 600 < R < 10000мм;
- для отводов диаметрами 1020-1420 мм – 1500 < R < 15000 мм;
Толщины стенок (кроме отводов с радиусом поворота 5 DN) уточняются при заказе в зависимости от радиуса поворота, исходной трубы и условий работы.
2. Пример условного обозначения отвода гнутого с углом изгиба 30°, наружным диаметром Dн=1020 мм, для соединения с трубой с толщиной стенки 27,3 мм класса прочности К60, на рабочее давление 11,8 МПа категорией участка «В», с радиусом поворота трубопровода 5 DN, со строительными длинами 2000 и 9000 мм. для климатического исполнения УХЛ при минимальной температуре стенки трубопровода при эксплуатации минус 20С, изготовленного по ТУ 1469-012-04834179-2008:
ОТВОД ОГ 300 -1020(27,3К60)-11,8 -В -5DN-2000/9000 -УХЛ ТУ 1469-012-04834179-2008.
То же, при минимальной температуре стенки трубопровода при эксплуатации минус 40°С:
ОТВОД ОГ 30° -1020(27,3К60)-11,8 -В -5DN-1200/10300 –УХЛ-40°С ТУ 1469-012-04834179-2008.
Номинальный диаметр, DN |
Обозначение изделия |
Номинальная стенка отвода (рекомендуемая), мм | |
---|---|---|---|
Коэффициент надежности по материалу К1 | |||
1,34 | |||
Временное сопротивление разрыву в, кгс/мм2 | |||
60 |
65 | ||
426 |
ОГ 426-12,86-В-5DN |
24 |
- |
500 |
ОГ 530-11,8-Н-5DN |
11,6 |
- |
ОГ 530-11,8-С-5DN |
13,8 |
- |
|
ОГ 530-12,86-С-5DN |
15,1 |
- |
|
ОГ 530-11,8-В-5DN |
16,6 |
- |
|
ОГ 530-12,86-В-5DN |
18,1 |
- |
|
700 |
ОГ 720-11,8-Н-5DN |
15,7 |
- |
ОГ 720-11,8-С-5DN |
17,8 |
- |
|
ОГ 720-11,8-В-5DN |
22,3 |
- |
|
1000 |
ОГ 1020-11,8-Н-5DN |
21,9 |
- |
ОГ 1020-11,8-С-5DN |
26,4 |
- |
|
ОГ 1020-11,8-В-5DN |
31,4 |
- |
|
1200 |
ОГ 1220-11,8-Н-5DN |
26 |
- |
ОГ 1220-11,8-С-5DN |
31,2 |
- |
|
ОГ 1220-11,8-В-5DN |
37,3 |
- |
|
1400 |
ОГ 1420-11,8-Н-5DN |
30,4 |
26,5 |
ОГ 1420-11,8-С-5DN |
36,3 |
31,8 |
|
ОГ 1420-11,8-В-5DN |
43,2 |
38,2 |
