ТУ 1469-010-04834179-2011
Отводы гнутые ТУ 1469-010-04834179-2011
Dн: 159 ÷ 426 мм, Pp - до 9,8 МПа
Отводы, изготовленные методом индукционного нагрева, для магистральных и технологических нефтепроводов и нефтепродуктопроводов. (ПАО «Транснефть».)

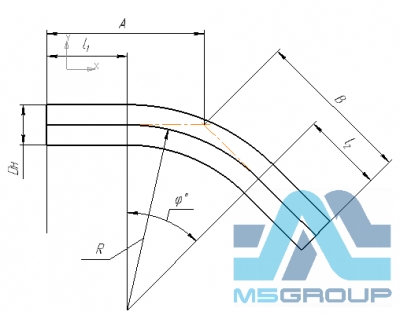

А, В- строительные длины отвода
Примечания.
1. АО «Трубодеталь» может изготавливать гнутые отводы из целой трубы с градацией через 10:
- С радиусом поворота 2DN
- диаметром 325 - 426 мм с углами поворота от 1° до 90°; - С радиусом поворота 5DN
- диаметром до 426 мм с углами поворота от 1° до 90°; - С радиусом поворота 10DN;
- диаметром до 426 мм с углами поворота от 1° до 90°; - По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:
- для отводов диаметрами 219-426 мм – 600 < R < 10000 мм; - Толщины стенок отводов, углы гиба (кроме отводов с радиусом поворота 5 DN) уточняются при заказе в зависимости от радиуса поворота, присоединяемой трубы и условий работы.
- Пример условного обозначения: Отвод гнутый с углом поворота 33°, толщиной стенки 12 мм, радиусом поворота 5DN, со строительными длинами 1200 и 10300 мм для присоединения с трубой диаметром 426 мм, с толщиной стенки 10 мм, класса прочности К52, в климатическом исполнении У. Гарантированное давление гидроиспытаний не менее 15,1 МПа:
ОГ 33° 426х12(10К52)-5DN-1200/10300-У, Рисп=15,1 МПа ТУ 1469-010-04834179-2011.
2. Номинальная толщина стенки исходной трубы-заготовки отвода – минимально возможная толщина стенки трубы-заготовки для изготовления отводов с радиусом изгиба 5DN. Максимальная толщина стенки трубы-заготовки должна быть не более полутора толщины стенки присоединяемой трубы.
3. * Минимально возможная толщина стенки трубы-заготовки исходя из возможности технологического оборудования.
4. ** Толщина стенки присоединяемой трубы рассчитана по минимально возможной толщине стенки трубы-заготовки.
5. *** Минимальная толщина стенки исходной трубы-заготовки, при которой характеристики поверхности отвода находятся в пределах допустимого.
6. Исходная труба должна быть в номинале или плюсовом допуске
7. Давление при гидравлических испытаниях для сварных ОГ диаметром 273 мм и менее не должно превышать 12 МПа.
Номинальный диаметр, DN |
Обозначение изделия |
Толщина стенки присоединяемой трубы (расчетная), мм |
Номинальная толщина стенки исходной трубы-заготовки отвода, мм | ||
---|---|---|---|---|---|
Коэффициент надежности по материалу К1 | |||||
1,47 | |||||
Класс прочности | |||||
К52 |
К56 |
К52 |
К56 | ||
200 |
ОГ 219-5DN, Рисп=12,0 МПа |
3,8 |
3,3 |
8* |
8* |
ОГ 219-5DN, Рисп=12,0 МПа |
4,7 |
4,1 |
12* |
12* |
|
250 |
ОГ 273-5DN, Рисп=12,0 МПа |
4,7 |
4,1 |
8* |
8* |
ОГ 273-5DN, Рисп=12,0 МПа |
4,7 |
4,1 |
12* |
12* |
|
300 |
ОГ 325-5DN, Рисп=1,6 МПа |
6* |
6* |
9* |
9* |
ОГ 325-5DN, Рисп=17,9 МПа |
8,2 |
8,2 |
9* |
9* |
|
ОГ 325-5DN, Рисп=20,6 МПа |
9,4 |
8,2 |
11 |
9* |
|
350 |
ОГ 377-5DN, Рисп=11,45 МПа |
6,2 |
5,4 |
9* |
9* |
ОГ 377-5DN, Рисп=12,92 МПа |
7,0 |
6,1 |
9* |
9* |
|
ОГ 377-5DN, Рисп=15,1 МПа |
8,1 |
7,1 |
9 |
9* |
|
ОГ 377-5DN, Рисп=17,4 МПа |
8,5 |
8,1 |
11 |
9 |
|
ОГ 377-5DN, Рисп=19,7 МПа |
10,4 |
9,1 |
13 |
11 |
|
ОГ 377-5DN, Рисп=23,6 МПа |
8,5 |
10,8 |
14 |
12 |
|
400 |
ОГ 426-5DN, Рисп=14,0МПа |
8,9 |
7,4 |
11 |
9 |
ОГ 426-5DN, Рисп=14,8 МПа |
9 |
7,8 |
10 |
10* |
