Отводы гнутые ТУ 1468-027-04834179-2015

DN 200÷1200 мм

Отводы, изготовленные методом индукционного нагрева, из высоколегированных и низколегированных сталей, предназначенные для использования в технологических трубопроводах объектов химической, нефтехимической, нефтеперерабатывающей и других отраслей промышленности.

Рабочие (расчетные) или номинальные (условные), испытательные давления и температура устанавливаются при проектировании трубопровода, в составе которого применяются детали с учетом условий эксплуатации и при необходимости указываются в заказе.

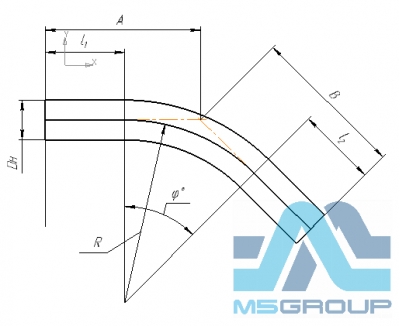

А, В- строительные длины

1. Можем изготавливать гнутые отводы из целой трубы с градацией через 10:

• С радиусом поворота 1,5DN:
  - диаметром до 820 мм с углами поворота от 1° до 90°;
  - диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 90°;


• С радиусом поворота 5DN:
  - диаметром до 820 мм с углами поворота от 1° до 90°;
  - диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 80° до 90°;
  - диаметром 1220 мм с углами поворота от 1° до 68° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 68°;


• С радиусом поворота 10 DN:
  - диаметром до 630 мм с углами поворота от 1° до 90°;
  - диаметром 720 мм с углами поворота от 1° до 70°;
  - диаметром 820 мм с углами поворота от 1° до 60°;
  - диаметром 1020 – 1220 мм с углами поворота от 1° до 45°;

2. По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:

• для отводов диаметрами 57 - 530 мм – 1,5 DN < R < 2500 мм с толщиной стенки от 4 мм (для изделий диаметрами 57 – 114 мм), от 6 мм (для изделий диаметрами 133-168 мм), от 7 мм (для изделий диаметрами 219-273 мм);
• для отводов диаметрами 630-820 мм – 600 < R < 10000мм;
• для отводов диаметрами 1020-1420 мм – 1500 < R < 15000 мм.

Толщины стенок (кроме отводов с радиусом поворота 5 DN) уточняются при заказе в зависимости от радиуса поворота, исходной трубы и условий работы.

3. Пример условного обозначения отвода гнутого с углом изгиба 12°, для соединения с трубой наружным диаметром 219 мм, с толщиной стенки отвода 10 мм с толщиной стенки присоединяемой трубы 8 мм, из стали марки 12Х18Н10Т, радиусом изгиба 5 DN, строительными длинами 800 мм:
Отвод ОГ 12°-219х10(8) -5DN-800/800-12Х18Н10Т- ТУ 1468-027-04834179-2015

4. Номинальная толщина стенки исходной трубы-заготовки отвода – минимально возможная расчетная толщина стенки трубы-заготовки для изготовления отводов с радиусом изгиба 5DN.

Возможность изготовления изделий, не указанных в таблице, по предварительному согласованию.
