ТУ 102-488-05

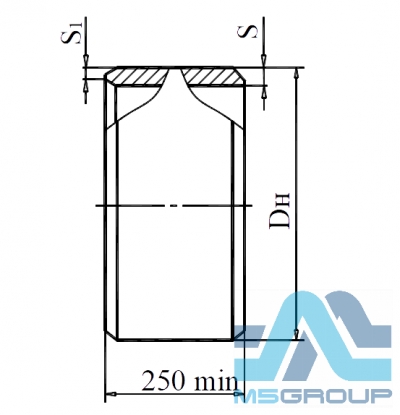

Кольца переходные ГазТУ 102-488-05
DN: 500÷1400, Pp - до 9,8 МПа (нефть)
Изделия для магистральных трубопроводов нефти и газа, изготавливаются из стали 10Г2ФБЮ, 09Г2С.
Пример условного обозначения
кольца переходного диаметром 1020 мм с размерами присоединительных кромок трубы 21 и 16 мм класса прочности К60, на давление 6,4 МПа при коэффициенте условий работы m = 0,6, для климатического исполнения У, длинной 250 мм, изготовленного по ТУ 102-488-05:
Кольцо КП 1020 (21х16) - 6,4- 0,6 - К60 - У ТУ 102-488-05.
То же, по Газ ТУ 102-488/1-05:
Кольцо КП 1020 (21х16К60) - 6,4- 0,6 - У ГазТУ 102-488/1-05.
Коэффициент надежности по материалу К1 принят (для К56 и К60) равным 1,34.
Длина кольца должна быть не менее 250 мм, однако по требованию заказчика возможно изготовление колец более 250 мм, это необходимо указать в заказе.
Допускается изготовление колец переходных меньшего диаметра, чем указанно в таблице, соответствующих требованиям ТУ 102-488-05 или ГазТУ 102-488/1-05 по чертежам, согласованным с заказчиком.
