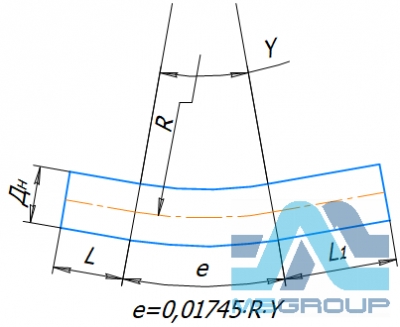

Отводы гнутые ТУ 102-488.1-05 Отводы гнутые ТУ 102-488.1-05

DN: 200÷1200, Pp - до 9,8 МПа

Отводы, изготовленные методом индукционного нагрева, для магистральных нефтепроводов

Примечания:

1. Можем изготавливать гнутые отводы из целой трубы с градацией через 1°:

  • С радиусом поворота 1,5DN
    - диаметром до 820 мм с углами поворота от 1° до 90°;
    - диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 90°;

  • С радиусом поворота 5DN
    - диаметром до 820 мм с углами поворота от 1° до 90°;
    - диаметром 1020, 1067 с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 80° до 90°;
    - диаметром 1220 мм с углами поворота от 1° до 68° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 68°;

  • С радиусом поворота 10DN
    - диаметром до 630 мм с углами поворота от 1° до 90°;
    - диаметром 720 мм с углами поворота от 1° до 70°;
    - диаметром 820 мм с углами поворота от 1° до 60°;
    - диаметром 1020 – 1220 мм с углами поворота от 1° до 45°;

  • По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:
    - для отводов диаметрами 219-820 мм – 600 < R < 10000мм;
    - для отводов диаметрами 1020-1220 мм – 1500 < R < 15000 мм;

Толщины стенок отводов (кроме отводов с радиусом поворота 5 DN) уточняются при заказе в зависимости от радиуса поворота, присоединяемой трубы и условий работы.

2. Пример условного обозначения отвода гнутого с углом изгиба 300, наружным диаметром Dн=1020 мм, для соединения с трубой с толщиной стенки 16 мм класса прочности К60, на рабочее давление 7,5 МПа при коэффициенте условий работы m=0,6, с радиусом поворота трубопровода 5DN, со строительными длинами 1200 и 10300 мм. для климатического исполнения У, изготовленного по ТУ 102-488.1-05:
Отвод ОГ 300 -1020(16) - К60-7,5 -0,6 -5DN-1200/10300 -У ТУ 102-488.1-05.

3. Отводы могут изготавливаться из труб следующего дюймового ряда: 12”, 16”, 20”, 24”, 28”, 32”, 40”, 42”, 48”.

4. Номинальная толщина стенки исходной трубы-заготовки отвода – минимально возможная толщина стенки трубы-заготовки для изготовления отводов с радиусом изгиба 5DN. Максимальная толщина стенки трубы-заготовки должна быть не более полутора толщины стенки присоединяемой трубы.

5. * Изготовление исходной трубы по согласованию с заводом-изготовителем труб, толщины стенок по сортаменту ТУ 1381-051-05757848-2011.

6. ** Толщина стенки присоединяемой трубы рассчитана по минимально возможной толщине стенки трубы-заготовки.

7. *** Минимальная толщина стенки исходной трубы-заготовки, при которой характеристики поверхности отвода находятся в пределах допустимого.

Таблица 1 – Отводы DN: 200÷400

Номинальный диаметр, DN

Обозначение

изделия

Толщина стенки присоединяемой трубы (расчетная), мм

Номинальная толщина стенки исходной трубы-заготовки отвода, мм

Коэффициент надежности по материалу К1

1,47

1,4

1,47

1,4

Класс прочности

К42

К52

К48

К42

К52

К48

200

ОГ 219-4,0-0,75-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 219-5,6-0,75-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 219-6,4-0,75-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 219-7,5-0,75-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 219-8,5-0,75-5DN

5,1

4,7**

4,7**

8***

8***

8***

ОГ 219-9,8-0,75-5DN

5,9

4,7**

6,4

8***

8***

8***

ОГ 219-4,0-0,6-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 219-5,6-0,6-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 219-6,4-0,6-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 219-7,5-0,6-5DN

5,2

4,7**

4,7**

8***

8***

8***

ОГ 219-8,5-0,6-5DN

5,8

4,8

6,3

8***

8***

8***

ОГ 219-9,8-0,6-5DN

6,7

5,4

7,1

8***

8***

8

ОГ 219-9,8-0,6-5DN

6,7

5,4

7,1

8***

10

8

250

ОГ 273-4,0-0,75-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 273-5,6-0,75-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 273-6,4-0,75-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 273-7,5-0,75-5DN

5,2

4,7**

4,7**

8***

8***

8***

ОГ 273-8,5-0,75-5DN

6,3

4,8

6,9

8***

8***

8

ОГ 273-9,8-0,75-5DN

7,3

5,5

8

8,5

8***

9

ОГ 273-4,0-0,6-5DN

4,7**

4,7**

4,7**

8***

8***

8***

250

ОГ 273-5,6-0,6-5DN

4,7**

4,7**

4,7**

8***

8***

8***

ОГ 273-6,4-0,6-5DN

5,6

4,7**

4,7

8***

8***

8***

ОГ 273-7,5-0,6-5DN

6,5

5,2

6,9

8***

8***

8

ОГ 273-8,5-0,6-5DN

7,3

5,9

7,5

8,5

8***

9

ОГ 273-9,8-0,6-5DN

8,3

6,8

8,9

9,5

8***

10

ОГ 273-9,8-0,6-5DN

8,3

6,8

8,9

9,5

12

10

ОГ 273-9,8-0,6-3DN

8,3

6,8

8,9

9,5

9***

12

300

ОГ 325-4,0-0,75-5DN

5,0**

5,0**

5,0**

9***

9***

9***

ОГ 325-5,6-0,75-5DN

5,0**

5,0**

5,0**

9***

9***

9***

ОГ 325-6,4-0,75-5DN

5,3

5,0**

6,3

9***

9***

9***

ОГ 325-7,5-0,75-5DN

6,2

5

7,3

9***

9***

9***

ОГ 325-8,5-0,75-5DN

7,6

5,7

8,3

9***

9***

9,5

ОГ 325-9,8-0,75-5DN

8,7

6,5

9,5

10

7,5

11

ОГ 325-4,0-0,6-5DN

5,0**

5,0**

5,0**

9***

9***

9***

ОГ 325-5,6-0,6-5DN

5,8

5,0**

5,0**

9***

9***

9***

ОГ 325-6,4-0,6-5DN

6,6

5,4

7

9***

9***

9***

ОГ 325-6,4-0,6-4DN

6,6

5,4

7

8

9***

9***

ОГ 325-7,5-0,6-5DN

7,7

6,2

8,2

9***

9***

9,5

ОГ 325-8,5-0,6-5DN

8,6

7

9,3

9,5

9***

11

ОГ 325-8,5-0,6-5DN

8,6

7

9,3

9,5

8

11

ОГ 325-9,8-0,6-5DN

9,9

8

10,6

11

9

12

ОГ 325-9,8-0,6-5DN

9,9

8

10,6

11

10

12

350

ОГ 377-4,0-0,75-5DN

5,4**

5,4**

5,4**

9***

9***

9***

ОГ 377-5,6-0,75-5DN

5,4

5,4**

5,4**

9***

9***

9***

ОГ 377-6,4-0,75-5DN

6,2

5,4**

5,4**

9***

9***

9***

ОГ 377-7,5-0,75-5DN

7,8

5,8

8,5

9

9***

10

ОГ 377-8,5-0,75-5DN

8,8

6,6

9,6

10

9***

11

ОГ 377-9,8-0,75-5DN

10,1

7,5

11

12

9***

13

ОГ 377-4,0-0,6-5DN

5,4**

5,4**

5,4**

9***

9***

9***

ОГ 377-5,6-0,6-5DN

6,7

5,5

5,59

9***

9***

9***

ОГ 377-6,4-0,6-5DN

7,7

6,2

8,2

9***

9***

10

ОГ 377-7,5-0,6-5DN

8,9

7,2

9,5

10

9***

11

ОГ 377-8,5-0,6-5DN

10

8,1

10,7

12

9

12

ОГ 377-9,8-0,6-5DN

11,2

9,3

12,3

13

11

14

ОГ 377-9,8-0,6-5DN

-

8,5****

-

-

12****

-

400

ОГ 426-4,0-0,75-5DN

5,7**

5,7**

5,7**

10,0***

10,0***

10,0***

ОГ 426-5,6-0,75-5DN

6,1

5,7**

7,3

10,0***

10,0***

10,0***

ОГ 426-6,4-0,75-5DN

7

5,7

8,3

10,0***

10,0***

10

ОГ 426-7,5-0,75-5DN

8,8

6,6

9,6

10

10,0***

11

ОГ 426-8,5-0,75-5DN

9,9

7,4

10,8

11

10,0***

12

ОГ 426-9,8-0,75-5DN

11,4

8,5

12,4

13

10

14

ОГ 426-4,0-0,6-5DN

5,7**

5,7**

5,7**

10,0***

10,0***

10,0***

ОГ 426-5,6-0,6-5DN

7,6

6,2

8,2

10,0***

10,0***

10

400

ОГ 426-6,4-0,6-5DN

8,6

7

9,3

10

10,0***

11

ОГ 426-7,5-0,6-5DN

10,1

8,2

10,8

12

10

12

ОГ 426-8,5-0,6-5DN

11,3

9,2

12,1

13

11

14

ОГ 426-9,8-0,6-5DN

12,9

10,5

13,9

15

12

16
