ТУ 1469-032-04834179-2012 (ГО)

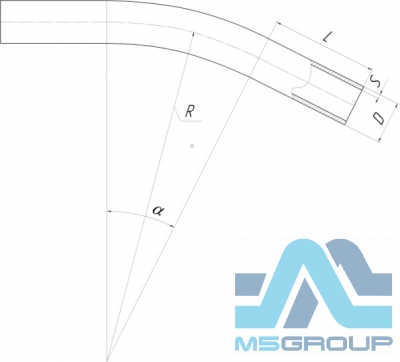

Гнутые отводы ТУ 1469-032-04834179-2012
DN: 200÷1400 мм, Pp - до 32 МПа
Отводы из сталей повышенной коррозионной стойкости и хладостойкости (13ХФА, 09ГСФ, 20ФА, 08ХМФЧА) и из углеродистых и низколегированных сталей (сталь 20, 09Г2С и др.) для обустройства месторождений нефти и газа, изготовленные методом холодной гибки стальных труб.
Отводы гнутые выпускаются в двух исполнениях:
- коррозионностойкие – И1;
- некоррозионностойкие – И2.
Примечания:
Толщина стенки отводов определяется исходя из технологической возможности изготовления на имеющемся оборудовании.
Пример условного обозначения гнутого отвода, изготовленного холодной гибкой труб, с углом изгиба 6 для соединения с трубой наружным диаметром 1020 мм, с толщиной стенки присоединяемой трубы 17 мм, класс прочности присоединяемой трубы К52, на рабочее давление в трубопроводе 7,5 МПа, при коэффициенте условий работы 0,75, с радиусом изгиба 40DN, климатическое исполнение УХЛ, коррозионностойкого исполнения И1:
Отвод ГО 6° 1020(17К52)-7,5-0,75-40DN-УХЛ-И1 ТУ 1469-032-04834179-2012.
Номинальный диаметр отвода, DN |
Унифицированный радиус гибки, R, м |
Угол гибки отвода, α, градус | |
---|---|---|---|
200 |
15 |
1-27 |
|
250 |
|||
300 |
|||
350 |
20 |
||
400 |
1-21 |
||
500 |
25 |
1-18 |
|
700 |
35 |
1-9 |
|
800 |
|||
1000 |
40 |
||
1200 |
60 |
1-6 |
|
1400 |
|||
Примечание – φ определяется технологической возможностью гибочного станка. |
