ГОСТ 9941-81 (5 - 426 мм)
ГОСТ 9941-81 распространяется на бесшовные холодно- и теплодеформированные трубы из коррозионно-стойкой стали общего назначения.
(Измененная редакция, Изм. N 2).
1. Сортамент

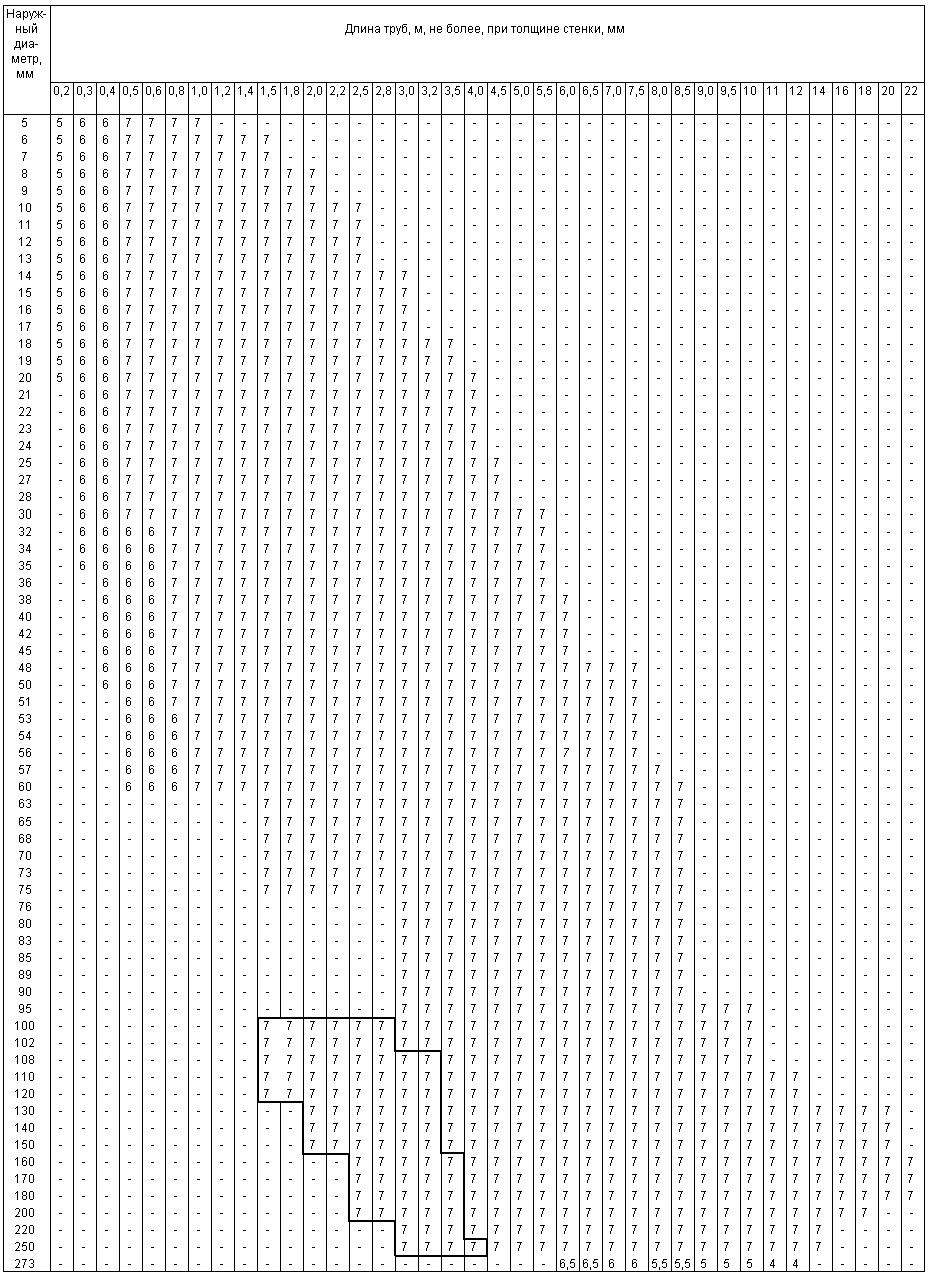

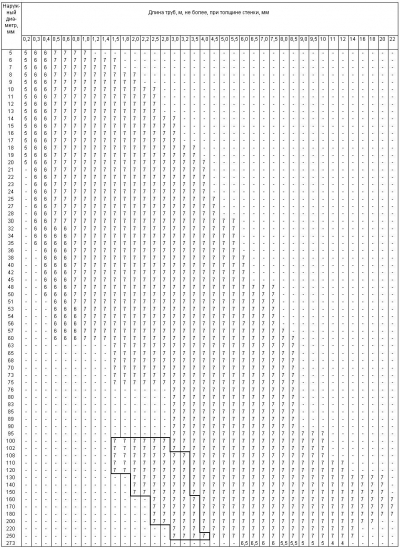

1.1. Трубы изготовляют по наружному диаметру и толщине стенки размерами, указанными в табл.1.
Таблица 1
Примечания:
1. Требования к тонкостенным трубам с отношением 40 в части технических характеристик и предельных отклонений по размерам устанавливаются нормативно-технической документацией.
2. Трубы из стали марок 12Х17, 08Х17Т, 15Х25Т изготовляют наружным диаметром не менее 21 мм; из сплава 06ХН28МДТ - с наружным диаметром 14-85 мм и толщиной стенки 1-5 мм.
3. Масса одного метра длины вычисляется в килограммах по формуле:
,
где - номинальный наружный диаметр, мм;
- номинальная толщина стенки, мм;
- плотность металла, г/см3, в зависимости от марки стали в соответствии с табл.3.
1.2. По длине трубы по ГОСТ 9941-81 изготовляют:
- мерной длины - в пределах немерной, но не более указанной в табл.1 с предельным отклонением по длине +15 мм; по согласованию изготовителя с потребителем допускается изготовление труб мерной длиной более указанной в табл.1;
- длины, кратной мерной, - в пределах мерной, с припуском на каждый рез по 5 мм и предельным отклонением по всей длине +15 мм. Минимальная кратная длина 300 мм;
- немерной длины - с толщиной стенки до 0,5 мм - от 0,75 м до величины, указанной в табл.1;
- с толщиной стенки от 0,5 до 1 мм - от 1,0 м до величины, указанной в табл.1;
- с толщиной стенки 1,0 мм и более - от 1,5 до 12,5 м;
- по согласованию изготовителя с потребителем допускается изготовление труб длиной более 12,5 м.
По согласованию изготовителя с потребителем трубы диаметром до 25 мм изготовляют длиной до 16 м.
(Измененная редакция, Изм. N 2).
1.3. В партии труб немерной длины допускается не более 6% труб длиной:
- от 0,5 до 0,75 м - при толщине стенки до 0,5 мм;
- от 0,75 до 1 м - при толщине стенки от 0,5 до 1 мм;
- от 0,75 до 1,5 м - при толщине стенки 1 мм и более.
(Измененная редакция, Изм. N 1).

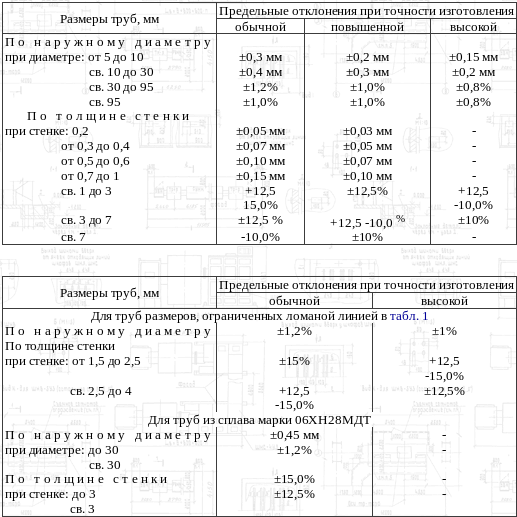

1.4. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2.
Таблица 2
По требованию потребителя трубы изготовляют с комбинированными предельными отклонениями по диаметру и толщине стенки.
1.5. По требованию потребителя трубы по ГОСТ 9941-81 изготовляют по внутреннему диаметру и толщине стенки. Предельные отклонения по внутреннему диаметру устанавливаются по согласованию изготовителя с потребителем.
1.6. Овальность труб не должна выводить диаметр труб за предельные отклонения по наружному диаметру.
1.7. Кривизна труб на любом участке длиной 1 м не должна превышать:
- 1 мм - для труб диаметром 5 мм и более, с толщиной стенки 0,5 мм и более;
- 2 мм - для труб диаметром более 15 мм, с толщиной стенки менее 0,5 мм.
Для труб диаметром менее 15 мм, с толщиной стенки менее 0,5 мм нормы кривизны не регламентируются, эти трубы не должны иметь резких перегибов.
1.8. Концы труб должны быть обрезаны под прямым углом и зачищены от заусенцев; допускается образование фаски и шероховатости при их удалении. По требованию потребителя на концах труб с толщиной стенки более 5 мм должна быть фаска для сварки.
Примеры условных обозначений
Труба наружным диаметром 25 мм, толщиной стенки 2 мм, обычной точности изготовления, немерной длины из стали 12Х18Н10Т:
Труба 25х2 - 12Х18Н10Т ГОСТ 9941-81
То же, высокой точности изготовления (в), длины кратной (кр) 1000 мм:
Труба 25вх2вх1000кр - 12Х18Н10Т ГОСТ 9941-81
То же, обычной точности изготовления, мерной длины (м) 3000 мм:
Труба 25х2х3000 м - 12Х18Н10Т ГОСТ 9941-81
То же, повышенной точности изготовления (п), мерной длины (м) 3000 мм:
Труба 25nх2nх3000 м - 12Х18Н10Т ГОСТ 9941-81
То же, высокой точности изготовления (в), мерной длины (м) 3000 мм, изготовляемые по внутреннему диаметру (вн) и толщине стенки:
Труба вн 25вх2вх3000 м - 12Х18Н10Т ГОСТ 9941-81
(Измененная редакция, Изм. N 2, 5; Поправка).
2. Технические требования
2.1. Трубы изготовляют в соответствии с требованиями настоящего стандарта и по технологическим регламентам, утвержденным в установленном порядке.
(Измененная редакция, Изм. N 2).
2.2. Трубы изготовляют из стали марок, указанных в табл.3, с химическим составом по ГОСТ 5632.
Марка стали |
Временное сопротивление |
Относительное удлинение , % |
Плотность, г/см3 |
---|---|---|---|
не менее |
|||
08Х17Т |
372 (38) |
17 |
7,70 |
08Х13 |
372 (38) |
22 |
7,70 |
12Х13 |
392 (40) |
22 |
7,70 |
12Х17 |
441 (45) |
17 |
7,70 |
15Х25Т |
461 (47) |
17 |
7,60 |
04Х18Н10 |
490 (50) |
45 |
7,90 |
08Х20Н14С2 |
510 (52) |
35 |
7,70 |
10Х17Н13М2Т |
529 (54) |
35 |
8,00 |
08Х18Н12Б |
529 (54) |
37 |
7,90 |
10Х23Н18 |
529 (54) |
35 |
7,95 |
08Х18Н10 |
529 (54) |
37 |
7,90 |
08Х18Н10Т |
549 (56) |
37 |
7,90 |
08Х18Н12Т |
549 (56) |
37 |
7,95 |
08Х17Н15М3Т |
549 (56) |
35 |
8,10 |
12Х18Н10Т |
549 (56) |
35 |
7,95 |
12Х18Н12Т |
549 (56) |
35 |
7,90 |
12Х18Н9 |
549 (56) |
37 |
7,90 |
17Х18Н9 |
568 (58) |
35 |
7,90 |
08Х22Н6Т |
588 (60) |
20 |
7,60 |
06ХН28МДТ |
490 (50) |
30 |
7,96 |
Допускается изготовлять трубы с микродобавками редкоземельных металлов.
Содержание серы в стали для труб, подлежащих сварке, что указывается в заказе, не должно превышать 0,02%.
(Измененная редакция, Изм. N 3, 5).
2.3. Трубы по ГОСТ 9941-81 должны быть термически обработанными. По требованию потребителя трубы изготовляют без термической обработки и осветления поверхности. Нормы механических свойств и кривизны труб без термической обработки устанавливаются по согласованию изготовителя с потребителем.
2.4. Механические свойства труб должны соответствовать указанным в табл.3.
Предел текучести для труб из стали марки 12Х18Н10Т должен быть не менее 216 МПа (22 кгс/мм2). Нормы предела текучести для труб из стали марок 12Х18Н12Т, 10Х17Н13М2Т и 08Х18Н10Т устанавливают по согласованию изготовителя с потребителем.
Определение предела текучести труб из стали марок 12Х18Н10Т, 12Х18Н12Т, 10Х17Н13М2Т и 08Х18Н10Т проводят по требованию потребителя.
(Измененная редакция, Изм. N 3, 4, 5).
2.5. По требованию потребителя трубы должны выдерживать испытание на растяжение при температуре 350 °С.
Нормы временного сопротивления разрыву и предела текучести устанавливают по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. N 4).
2.6. Наружная и внутренняя поверхности труб должны быть без плен, рванин, закатов, трещин. Допускается удаление дефектов местной зачисткой, сплошной или местной шлифовкой, расточкой и обточкой при условии, что величина расточки, обточки, сплошной шлифовки не выводит диаметр и толщину стенки за минусовые предельные отклонения, а местной зачистки и шлифовки - толщину стенки за минусовые предельные отклонения, указанные в табл.2.
Без зачистки допускаются единичные плены, риски, рябизна, царапины и вмятины при условии, что они не выводят толщину стенки за минусовые предельные отклонения.
По требованию потребителя единичные плены должны быть зачищены.
(Измененная редакция, Изм. N 3).
2.7. Поверхность труб должна быть светлой. Допускается матовая поверхность с серым оттенком, обусловленная способом производства и маркой стали.
Допускается изготовлять трубы без последующего травления после термической обработки в защитной атмосфере или вакууме с цветами побежалости на поверхности.
2.8. По требованию потребителя трубы из стали марок 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 04Х18Н10, 08Х20Н14С2, 10Х17Н13М2Т, 08Х18Н12Б, 10Х23Н18, 08Х18Н10Т, 08Х18Н10, 08Х18Н12Т, 08Х17Н15М3Т, 06ХН28МДТ должны выдерживать сплющивание до получения между сплющивающими поверхностями расстояния (H) в миллиметрах, вычисленного по формуле:
,
где s - номинальная толщина стенки, мм;
D - номинальный наружный диаметр, мм,
или раздачу до увеличения наружного диаметра на 10% оправкой с углом конусности 30°; допускается применять оправки с углом конусности 6° и 12°.
2.9. По требованию потребителя трубы по ГОСТ 9941-81 должны выдерживать гидравлическое давление в соответствии с требованиями ГОСТ 3845 при допускаемом напряжении, равном 40% временного сопротивления разрыву для данной марки стали. Способность труб выдерживать гидравлическое давление обеспечивается технологией производства.
2.10. По требованию потребителя, что указывается в заказе, трубы из стали марок 10Х17Н13М2Т, 08Х17Н15М3Т, 08Х22Н6Т, 04Х18Н10, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 08Х18Н12Т, 12Х18Н12Т, 12Х18Н9, 08Х18Н12Б и сплава 06ХН28МДТ должны быть стойкими против межкристаллитной коррозии.
(Измененная редакция, Изм. N 5).
2.11. По требованию потребителя трубы должны проходить контроль ультразвуком. Размеры искусственного дефекта устанавливают по согласованию изготовителя с потребителем.
