ГОСТ 9940-81 распространяется на бесшовные горячедеформированные трубы из коррозионно-стойкой стали общего назначения.

(Измененная редакция, Изм. N 3).

1. Сортамент

1.1. Трубы изготовляют по наружному диаметру и толщине стенки размерами, указанными в табл.1.

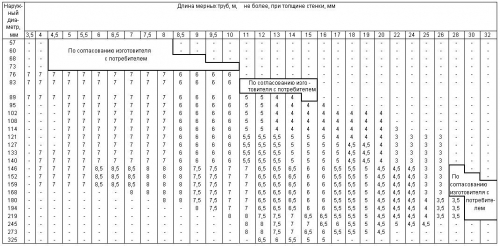

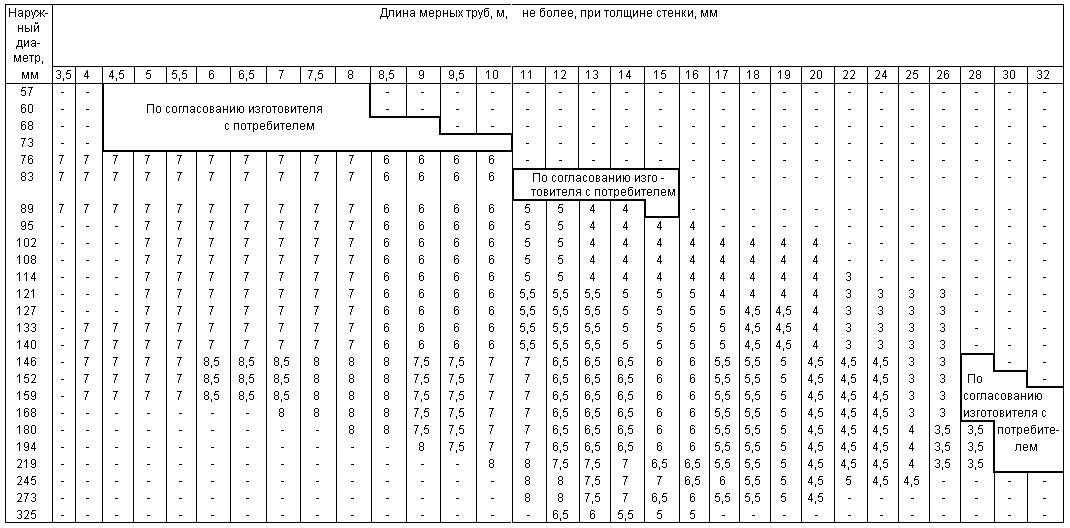

Таблица 1

Примечания:

1. Трубы из стали марок 08Х17Т, 15Х28, 12Х17, 10Х17Н13М2Т изготовляют диаметром не более 219 мм; из стали марок 08Х17Н15М3Т - диаметром не более 140 мм, размером 159х9 мм; из стали марки 10Х23Н18 - диаметром не более 168 мм; из стали марок 08Х18Н12Б, 08Х22Н6Т, 08Х20Н14С2 - диаметром не более 108 мм.

2. По согласованию изготовителя с потребителем допускается изготовлять трубы размерами, не указанными в табл.1.

3. Массу 1 м труб, кг, вычисляют по формуле

,

где - номинальный наружный диаметр, мм;

- номинальная толщина стенки, мм;

- плотность металла, г/см, в зависимости от марки стали в соответствии с табл.3.

4. Трубы диаметром от 76 до 95 мм с толщиной стенки 3,5-4,0 мм, диаметром от 133 до 152 мм с толщиной стенки 4,0-5,5 мм, диаметром менее 76 мм будут изготовлять после освоения оборудования.

1.2. По длине трубы по ГОСТ 9940-81 изготовляют:

• мерной длины - в пределах немерной, но не более указанной в табл.1 с предельным отклонением по длине +15 мм; по согласованию изготовителя с потребителем допускается изготовление мерных труб длины более указанной в табл.1;
• длины, кратной мерной, - в пределах мерной длины с припуском на каждый разрез по 5 мм и с предельным отклонением по всей длине +15 мм. Минимальная кратная длина - 300 мм;
• ограниченной длины - в пределах мерной с предельным отклонением по длине ±500 мм;
• немерной длины - от 1,5 до 10 м; по согласованию изготовителя с потребителем допускается изготовление труб длиной более 10 м.

(Измененная редакция, Изм. N 1).

1.3. В партии труб немерной длины допускается не более 15% труб длиной от 0,75 до 1,5 м.

1.4. Предельные отклонения по наружному диаметру и толщине стенки указаны в табл.2.

Таблица 2

1.5. Овальность не должна выводить диаметр труб за предельные отклонения.

1.6. Кривизна труб на любом участке длиной 1 м не должна превышать:

• 1,5 мм - при толщине стенки до 10 мм включительно;
• 2 мм - при толщине стенки свыше 10 до 20 мм включительно;
• 4 мм - при толщине стенки свыше 20 мм.

1.7. Концы труб должны быть обрезаны под прямым углом и зачищены от заусенцев, допускается образование фаски при их удалении. По требованию потребителя на концах труб с толщиной стенки более 5 мм должна быть фаска для сварки.

Примеры условных обозначений

Труба наружным диаметром 76 мм, толщиной стенки 5 мм, обычной точности изготовления, немерной длины, из стали марки 08Х18Н10Т:

Труба 76 x 5 - 08Х18Н10Т ГОСТ 9940-81

То же, высокой точности изготовления (в), длины кратной (кр) 1500 мм:

Труба 76 в x 5 в x 1500 кр - 08Х18Н10Т ГОСТ 9940-81

То же, обычной точности изготовления, мерной длины (м) 3000 мм:

Труба 76 x 5 x 3000 м - 08Х18Н10Т ГОСТ 9940-81

То же, обычной точности изготовления, мерной длины 3000 мм с остатком:

Труба 76 x 5 x 3000 - 08Х18Н10Т ГОСТ 9940-81

То же, высокой точности изготовления (в), ограниченной длины (ог) 3000 мм:

Труба 76 в x 5 в x 3000 ог - 08Х18Н10Т ГОСТ 9940-81

2. Технические требования

2.1. Трубы по ГОСТ 9940-81 изготовляют в соответствии с требованиями настоящего стандарта и по техническим регламентам, утвержденным в установленном порядке, из стали марок, указанных в табл.3, с химическим составом по ГОСТ 5632, с микродобавками редкоземельных металлов.
Содержание серы в стали, предназначенной для изготовления труб, подлежащих сварке, что указывается в заказе, не должно превышать 0,020%.
Трубы изготовляются термически обработанными или без термообработки в соответствии с заказом.
(Измененная редакция, Изм. N 1, 4).

2.2. Механические свойства труб должны соответствовать указанным в табл.3.

Таблица 3

Примечания:

1. Для труб с соотношением равным или менее 8, из стали марок 04Х18Н10, 08Х20Н14С2, 10Х17Н13М2Т, 08Х18Н12Т, 10Х23Н18, 08Х18Н10, 08Х18Н10Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т допускается снижение временного сопротивления разрыву на 19,6 Н/мм (2 кгс/мм ).

2. По требованию потребителя для труб из стали марок 12Х18Н10Т, 12Х18Н12Т, 08Х18Н10Т проводят определение предела текучести.

3. Предел текучести для стали марки 12Х18Н10Т должен быть не менее 216,0 Н/мм² (22 кгс/мм²).

4. Нормы предела текучести для стали марок 12Х18Н12Т и 08Х18Н10Т устанавливают по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. N 1, 2, 3, 4).

2.3. По требованию потребителя трубы должны выдерживать испытание на растяжение при температуре 623 К (350 °С).
Нормы временного сопротивления разрыву и предела текучести устанавливают по согласованию изготовителя с потребителем.
(Измененная редакция, Изм. N 1, 3).

2.4. На наружной и внутренней поверхностях труб не допускаются плены, рванины, закаты, трещины. Допускается удаление дефектов местной зачисткой, сплошной или местной шлифовкой, расточкой и обточкой при условии, что величина расточки, обточки или сплошной шлифовки не выводит диаметр и толщину стенки за пределы минусовых отклонений, а местной зачистки или шлифовки - толщину стенки за пределы минусовых отклонений, указанных в табл.2.
Без зачистки допускаются единичные плены, рябизна, риски, следы вдавливания окалины при условии, что они не выводят толщину стенки за минусовые предельные отклонения.
По требованию потребителя единичные плены должны быть зачищены.
(Измененная редакция, Изм. N 2).

2.5. По требованию потребителя трубы изготовляют очищенными от окалины.

2.6. По требованию потребителя трубы должны выдерживать гидравлическое давление в соответствии с требованиями ГОСТ 3845 при допускаемом напряжении, равном 40% от временного сопротивления разрыву для данной марки стали.
Способность труб выдерживать гидравлическое давление обеспечивается технологией производства.

2.7. По требованию потребителя трубы из стали марок 04Х18Н10, 08Х20Н14С2, 10Х17Н13М2Т, 08Х18Н12Б, 10Х23Н18, 08Х18Н10, 08Х18Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т должны выдерживать сплющивание до получения между поверхностями расстояния (H), мм, вычисленного по формуле:

,

где s - номинальная толщина стенки, мм;
D - номинальный наружный диаметр, мм,
или раздачу до увеличения наружного диаметра на 10% оправкой с углом конусности 30°; допускается применять оправки с углом конусности 6° и 12°.

2.8. По требованию потребителя, что указывается в заказе, трубы из стали марок 10Х17Н13М2Т, 08Х17Н15М3Т, 08Х22Н6Т, 04Х18Н10, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 12Х18Н9, 08Х18Н12Т, 12Х18Н12Т, 08Х18Н12Б должны быть стойкими против межкристаллитной коррозии.
(Измененная редакция, Изм. N 4).

2.9. По требованию потребителя трубы по ГОСТ 9940-81 должны проходить контроль ультразвуком. Размеры искусственного дефекта устанавливают по согласованию изготовителя с потребителем.
