  6. ГазТУ 102-488/2-05

ГазТУ 102-488/2-05

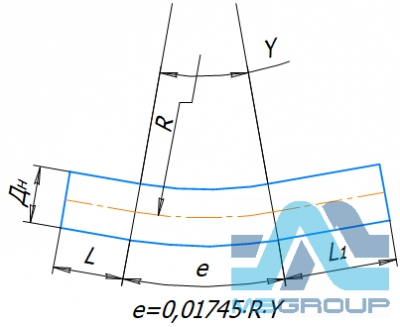

Отводы гнутые Газ ТУ 102-488/2-05 Отводы гнутые Газ ТУ 102-488/2-05

Отводы, изготовленные методом индукционного нагрева для магистральных газопроводов ПАО «Газпром»:

DN: 200 ÷ 1400, Pp - до 9,8 МПа

Примечания:

1. Может изготавливать гнутые отводы из целой трубы с градацией через 10:

  • С радиусом поворота 1,5DN:
    - диаметром до 820 мм с углами поворота от 1° до 90°;
    - диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 90°;

  • С радиусом поворота 5DN:
    - диаметром до 820 мм с углами поворота от 1° до 90°;
    - диаметром 1020 мм с углами поворота от 1° до 90° с уточнением габаритных размеров для транспортировки с углами гиба от 80° до 90°;
    - диаметром 1220 мм с углами поворота от 1° до 68° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 68°;
    - диаметром 1420 мм с углами поворота от 1° до 58° с уточнением габаритных размеров для транспортировки с углами гиба от 45° до 58°;

  • С радиусом поворота 10 DN:
    - диаметром до 630 мм с углами поворота от 1° до 90°;
    - диаметром 720 мм с углами поворота от 1° до 70°;
    - диаметром 820 мм с углами поворота от 1° до 60°;
    - диаметром 1020 – 1220 мм с углами поворота от 1° до 45°;
    - диаметром 1420 мм с углами поворота от 1° до 40°;

По договоренности отводы гнутые могут быть изготовлены с любым радиусом поворота в пределах:

  • для отводов диаметрами 219-820 мм – 600 < R < 10000мм;
  • для отводов диаметрами 1020-1420 мм – 1500 < R < 15000 мм;

Толщины стенок (кроме отводов с радиусом поворота 5 DN) уточняются при заказе в зависимости от радиуса поворота, исходной трубы и условий работы.

2. Пример условного обозначения отвода гнутого с углом изгиба 300, наружным диаметром Dн=1020 мм, для соединения с трубой с толщиной стенки 16 мм класса прочности К60, на рабочее давление 7,5 МПа при коэффициенте условий работы m=0,6, с радиусом поворота трубопровода 5 DN, со строительными длинами 2000 и 9000 мм. для климатического исполнения У, изготовленного по ГазТУ 102-488/2-05:
ОТВОД ОГ 300 -1020(16К60) -7,5 -0,6 - 5DN-2000/9000 –У ГазТУ 102-488/2-05

3. Отводы могут изготавливаться из труб следующего дюймового ряда: 12”, 20”, 24”, 32”, 40”, 42”, 48”, 56”.

4. Номинальная толщина стенки исходной трубы-заготовки отвода – минимально возможная расчетная толщина стенки трубы-заготовки для изготовления отводов с радиусом изгиба 5DN.

Таблица 1 – Отводы DN: 200÷400 по ГазТУ 102-488/2-05

Номинальный диаметр, DN

Обозначение

изделия

Толщина стенки присоединяемой трубы (расчетная), мм

Номинальная толщина стенки исходной трубы-заготовки отвода, мм

Коэффициент надежности по материалу К1

1,47

1,4

1,47

1,4

Класс прочности

К42

К52

К48

К42

К52

К48

200

ОГ 219-4,0-0,75-5DN

4,0

4,0

4,0

8,0*

8,0*

8,0*

ОГ 219-5,6-0,75-5DN

4,0

4,0

4,0

8,0*

8,0*

8,0*

ОГ 219-6,4-0,75-5DN

4,0

4,0

4,3

8,0*

8,0*

8,0*

ОГ 219-7,5-0,75-5DN

4,2

4,0

5,0

8,0*

8,0*

8,0*

ОГ 219-8,5-0,75-5DN

4,7

4,0

5,7

8,0*

8,0*

7,5

ОГ 219-9,8-0,75-5DN

5,4

4,4

6,6

8,0*

8,0*

9

ОГ 219-4,0-0,6-5DN

4,0

4,0

4

8,0*

8,0*

8,0*

ОГ 219-5,6-0,6-5DN

4,0

4,0

4,2

8,0*

8,0*

8,0*

ОГ 219-6,4-0,6-5DN

4,4

4,0

4,9

8,0*

8,0*

8,0*

ОГ 219-7,5-0,6-5DN

5,2

4,2

5,7

8,0*

8,0*

7,5

ОГ 219-8,5-0,6-5DN

5,8

4,8

6,4

8,0*

8,0*

8,5

ОГ 219-9,8-0,6-5DN

6,7

5,4

7,4

8

8,0*

10

250

ОГ 273-4,0-0,75-5DN

4,0

4, 0

4,0

8,0*

8,0*

7

ОГ 273-5,6-0,75-5DN

4,4

4,0

4,8

8,0*

8,0*

8,0*

ОГ 273-6,4-0,75-5DN

4,9

4,0

5,4

8,0*

8,0*

8,0*

ОГ 273-7,5-0,75-5DN

5,8

4,2

6,3

8,0*

8,0*

8,5

ОГ 273-8,5-0,75-5DN

6,5

4,8

7,1

8

8,0*

9,5

ОГ 273-9,8-0,75-5DN

7,5

5,5

8,2

9,5

8,0*

11

ОГ 273-4,0-0,6-5DN

4,0

4,0

4,0

8,0*

8,0*

8,0*

ОГ 273-5,6-0,6-5DN

4,9

4,0

5,3

8,0*

8,0*

8,0*

ОГ 273-6,4-0,6-5DN

5,6

4,5

6,1

8,0*

8,0*

8

ОГ 273-7,5-0,6-5DN

6,5

5,2

7,1

8

8,0*

9,5

ОГ 273-8,5-0,6-5DN

7,3

5,9

8

9

7,5

10,5

ОГ 273-9,8-0,6-5DN

8,3

6,8

9,2

10

8,5

12



ОГ 273-9,8-0,6-3DN

8,3

6,8

9,2

10

9

12

300

ОГ 325-4,0-0,75-5DN

4,0

4,0

4,0

9,0*

9,0*

9,0*

ОГ 325-5,6-0,75-5DN

4,7

4,0

5,7

9,0*

9,0*

9,0*

ОГ 325-6,4-0,75-5DN

5,9

4,3

6,4

9,0*

9,0*

8,5

ОГ 325-7,5-0,75-5DN

6,9

5,0

7,5

8,5

9,0*

10

ОГ 325-8,5-0,75-5DN

7,7

5,7

8,5

9,5

9,0*

11

ОГ 325-9,8-0,75-5DN

8,9

6,5

9,8

11

8

13

ОГ 325-4,0-0,6-5DN

4,2

4,0

4,6

9,0*

9,0*

9,0*

ОГ 325-5,6-0,6-5DN

5,8

4,0

6,4

9,0*

9,0*

8,5

ОГ 325-6,4-0,6-5DN

6,6

5,4

7,2

8,5

9,0*

9,5

ОГ 325-7,5-0,6-5DN

7,7

6,2

8,4

9,5

8

11

ОГ 325-8,5-0,6-5DN

8,6

7,0

9,5

10,5

8,5

13

ОГ 325-9,8-0,6-5DN

9,3

7,6

8,3

13

10

12

ОГ 325-9,8-0,6-5DN

9,9

8,0

10,9

12

10

15

350

ОГ 377-4,0-0,75-5DN

4,5

4,5

4,7

9,0*

9,0*

8

ОГ 377-5,6-0,75-5DN

5,6

4,5

6,6

9,0*

9,0*

9

ОГ 377-6,4-0,75-5DN

6,8

5

7,4

8,5

9,0*

10

ОГ 377-7,5-0,75-5DN

8

5,8

8,7

10

9,0*

12

ОГ 377-8,5-0,75-5DN

9

6,6

9,8

11

8,5

13

ОГ 377-9,8-0,75-5DN

10,1

7,5

11,3

12

9,5

15

ОГ 377-4,0-0,6-5DN

4,9

4,5

5,3

9,0*

9,0*

9,0*

ОГ 377-5,6-0,6-5DN

6,7

5,5

7,4

8,5

9,0*

10

ОГ 377-6,4-0,6-5DN

7,7

6,2

8,4

9,5

9,0*

11

ОГ 377-7,5-0,6-5DN

8,9

7,2

9,8

11

9

13

ОГ 377-8,5-0,6-5DN

10

8,1

11

12

10

15

ОГ 377-9,8-0,6-5DN

11,4

9,3

9,6

13

11

11

ОГ 377-9,8-0,6-5DN

11,6

9,3

12,7

14

12

17



ОГ 377-9,8-0,6-5DN

11,4

9,3

9,6

13

11

18

400

ОГ 426-4,0-0,75-5DN

5,0

5,0

5,3

10,0*

10,0*

10,0*

ОГ 426-5,6-0,75-5DN

6,8

5,0

7,4

10,0*

10,0*

10

ОГ 426-6,4-0,75-5DN

7,7

5,7

8,4

10

10,0*

11

ОГ 426-7,5-0,75-5DN

9

6,6

9,9

11

10,0*

13

ОГ 426-8,5-0,75-5DN

10,1

7,4

11,1

12

9

15

ОГ 426-9,8-0,75-5DN

11,6

8,5

12,8

14

11

17

ОГ 426-4,0-0,6-5DN

5,4

5

6

10,0*

10,0*

10,0*

ОГ 426-5,6-0,6-5DN

7,6

6,2

8,3

9,5

8,5*

11

ОГ 426-6,4-0,6-5DN

8,6

7

9,5

11

9

13

ОГ 426-7,5-0,6-5DN

10,1

8,2

11

12

10

15

ОГ 426-8,5-0,6-5DN

11,4

9,2

12,5

14

11

16

ОГ 426-9,8-0,6-5DN

13

10,5

14,3

16

13

18

Таблица 2 – Отводы DN: 500÷1400 по ГазТУ 102-488/2-05

Номинальный диаметр, DN

Обозначение

изделия

Толщина стенки присоединяемой трубы (расчетная), мм

Номинальная толщина стенки исходной трубы-заготовки отвода, мм

Коэффициент надежности по материалу К1

1,34

1,34

Класс прочности

К52

К56

К60

К52

К56

К60

500

ОГ 530-4,0-0,75-5DN

5

5

5

10,0*

10,0*

10,0*

ОГ 530-5,6-0,75-5DN

5,7

5,2

5

10,0*

10,0*

10,0*

ОГ 530-6,4-0,75-5DN

6,5

6

5,6

10,0*

10,0*

10,0*

ОГ 530-7,5-0,75-5DN

7,6

7

6,5

9

10,0*

10,0*

ОГ 530-8,5-0,75-5DN

8,5

7,9

7,3

10

9,5

10,0*

ОГ 530-9,8-0,75-5DN

9,8

9

8,4

11,5

10,6

10

ОГ 530-4,0-0,6-5DN

5

5

5

10,0*

10,0*

10,0*

ОГ 530-5,6-0,6-5DN

7

6,5

6,1

10,0*

10,0*

10,0*

ОГ 530-6,4-0,6-5DN

8

7,4

6,9

9,5

10,0*

10,0*

ОГ 530-7,5-0,6-5DN

9,3

8,6

8,1

11

10,3

9,5

ОГ 530-8,5-0,6-5DN

10,5

9,7

9,1

12,5

11,4

10,8

ОГ 530-8,8-0,6-5DN

10,8

10,2

9,4

12,7

12****

11,0

ОГ 530-8,9-0,6-5DN

10,9

10,2

9,5

12,8

12

11,2

ОГ 530-9,8-0,6-5DN

12

11,2

10,4

14

13,1

12,2

600

ОГ 630-4,0-0,75-5DN

5

5

5

10,0*

10,0*

10,0*

ОГ 630-5,6-0,75-5DN

6,8

6,2

5,8

10,0*

10,0*

10,0*

ОГ 630-6,4-0,75-5DN

7,7

7,1

6,6

10,0*

10,0*

10,0*

ОГ 630-7,5-0,75-5DN

9,3

8,7

8,1

10,9

10,0*

10,0*

ОГ 630-8,5-0,75-5DN

10,5

9,8

9,1

11,8

10,9

10,3

ОГ 630-9,8-0,75-5DN

12

11,2

10,5

13,6

12,5

11,7

ОГ 630-4,0-0,6-5DN

6

5,6

5,2

10

10

10

ОГ 630-5,6-0,6-5DN

8,3

7,7

7,2

10

10

10

ОГ 630-6,4-0,6-5DN

9,5

8,8

8,2

11,2

10,3

10

ОГ 630-7,5-0,6-5DN

11,6

10,7

10

13,6

12,5

11,7

ОГ 630-8,5-0,6-5DN

13

12,1

11,3

15,2

14,2

13,2

ОГ 630-9,8-0,6-5DN

14,9

13,9

13

17,4

16,3

15,2

700

ОГ 720-4,0-0,75-5DN

5,5

5,1

4,8

11,0*

11,0*

11,0*

ОГ 720-5,6-0,75-5DN

7,6

7,1

6,6

11,0*

11,0*

11,0*

ОГ 720-6,4-0,75-5DN

8,7

8,1

7,6

10,3

11,0*

11,0*

ОГ 720-7,5-0,75-5DN

10,6

9,9

9,2

12,4

11,6

10,8

ОГ 720-8,5-0,75-5DN

12

11,2

10,4

14,1

13,1

12,2

ОГ 720-9,8-0,75-5DN

13,8

12,8

12

16,2

15

14

ОГ 720-4,0-0,6-5DN

6,9

6,4

5,9

11,0*

11,0*

11,0*

ОГ 720-5,6-0,6-5DN

9,5

8,8

8,2

11,2

10,3

11,0*

ОГ 720-6,4-0,6-5DN

10,8

10,1

9,4

12,7

10,7

11

ОГ 720-7,5-0,6-5DN

13,2

12,3

11,5

15,5

14,4

13,5

ОГ 720-8,5-0,6-5DN

14,5

13,8

12,9

17

16,2

15,1

ОГ 720-9,8-0,6-5DN

17

15,9

14,8

19,9

18,5

17,3

ОГ 720-9,8-0,6-5DN

17

15,9

14,8

19,9

18,5

19,3

800

ОГ 820-4,0-0,75-5DN

6,3

5,8

5,4

12,0*

12,0*

12,0*

ОГ 820-5,6-0,75-5DN

8,8

8,1

7,6

12,0*

12,0*

12,0*

800

ОГ 820-6,4-0,75-5DN

10

9,2

8,6

12,0*

12,0*

12,0*

ОГ 820-7,5-0,75-5DN

12,1

11,3

10,5

14,2

13,2

12,3

ОГ 820-8,5-0,75-5DN

13,7

12,7

11,9

16

14,9

14

ОГ 820-9,8-0,75-5DN

15,7

14,6

13,6

18,8*

17,5

16

ОГ 820-4,0-0,6-5DN

7,8

7,2

6,8

12,0*

12,0*

12,0*

ОГ 820-5,4-0,6-5DN

10,4

9,7

9,1

12,2

12,0*

12,0*

ОГ 820-5,6-0,6-5DN

10,8

10,1

9,4

12,7

12,0*

12,0*

ОГ 820-6,4-0,6-5DN

12,3

11,4

10,7

14,4

13,4

12,5

ОГ 820-7,5-0,6-5DN

15

14

13,1

17,5

16,4

15,4

ОГ 820-8,5-0,6-5DN

16,9

15,8

14,7

19,9

18,4

17,2

ОГ 820-9,8-0,6-5DN

19,4

18,1

16,9

22,4

21

19,6

1000

ОГ 1020-4,0-0,75-5DN

7,8

7,2

6,7

14,5*

14,5*

14,5*

ОГ 1020-5,6-0,75-5DN

11

10,1

9,34

14,5*

14,5*

14,5*

ОГ 1020-6,4-0,75-5DN

12,4

11,4

10,7

14,5

13,4

14,5*

ОГ 1020-7,5-0,75-5DN

15,1

14

13,1

17,6

16,4

15,4

ОГ 1020-8,5-0,75-5DN

17

15,8

14,8

19,7

18,4

17,3

ОГ 1020-9,8-0,75-5DN

19,5

18,1

16,9

22,5

21

19,6

ОГ 1020-4,0-0,6-5DN

9,7

9

8,4

13

13

13

ОГ 1020-5,4-0,6-5DN

13,0

12,1

11,3

15,2

14,5*

14,5*

ОГ 1020-5,6-0,6-5DN

13,4

12,5

11,7

15,7

14,7

13,7

ОГ 1020-6,4-0,6-5DN

15,3

14,2

13,3

17,8

16,6

15,6

ОГ 1020-6,6-0,6-5DN

15,8

14,6

13,7

18,4

17,0

16,1

ОГ 1020-7,5-0,6-5DN

18,7

17,4

16,2

21,6

20,2

18,8

ОГ 1020-8,5-0,6-5DN

21,1

19,6

18,3

24,3

22,6

21,2

ОГ 1020-9,8-0,6-5DN

24,1

22,5

21

27,6

25,8

24,2

ОГ 1020-9,8-0,6-5DN

24,1

22,5

21

27,6

25,8

27,3

ОГ 1067-4,0-0,75-5DN

8,1

7,6

7,1

14,0

14,0

14,0

ОГ 1067-5,6-0,75-5DN

11,3

10,5

9,8

14,0

14,0

14,0

ОГ 1067-6,4-0,75-5DN

12,9

12

11,2

15,1

14,1

14,0

ОГ 1067-7,5-0,75-5DN

15,8

14,6

13,7

18,4

17,3

16,1

ОГ 1067-8,5-0,75-5DN

17,8

16,5

15,4

20,6

19,2

18,0

ОГ 1067-9,8-0,75-5DN

20,4

19

17,7

23,5

22,0

20,5

ОГ 1067-4,0-0,6-5DN

10,1

9,4

8,8

14,0

14,0

14,0

ОГ 1067-5,6-0,6-5DN

14,1

13,1

12,2

16,5

15,4

14,3

ОГ 1067-6,4-0,6-5DN

16

14,9

13,9

18,7

17,5

16,3

ОГ 1067-7,5-0,6-5DN

19,5

18,2

17

22,7

21,1

19,9

ОГ 1067-8,5-0,6-5DN

22

20,5

19,2

25,4

23,8

22,2

ОГ 1067-9,8-0,6-5DN

25,2

23,5

22

29,0

28,0

25,4

1200

ОГ 1220-4,0-0,75-5DN

9,8

9,1

8,5

17,0*

17,0*

17,0*

ОГ 1220-5,6-0,75-5DN

13,6

12,6

11,8

15,9

17,0*

17,0*

ОГ 1220-6,4-0,75-5DN

15,4

14,3

13,4

18

16,7

15,7

ОГ 1220-7,5-0,75-5DN

18,8

17,5

16,4

21,7

20,3

19

1200

ОГ 1220-8,5-0,75-5DN

21,3

19,8

18,5

24,5

22,8

21,4

ОГ 1220-9,8-0,75-5DN

24,4

22,7

21,2

28,1

26

24,4

ОГ 1220-4,0-0,6-5DN

12,1

11,3

10,5

17,0*

17,0*

17,0*

ОГ 1220-5,6-0,6-5DN

16,8

15,7

14,6

19,7

18,3

17

ОГ 1220-6,4-0,6-5DN

19,2

17,8

16,6

22,2

20,6

19,3

ОГ 1220-7,4-0,6-5DN

22,0

20,5

20,0

25,3

23,1

23,0

ОГ 1220-7,5-0,6-5DN

23,4

21,7

20,3

27

24,9

23,4

ОГ 1220-8,4-0,6-5DN

26,0

24,2

22,8

29,9

27,9

26,3

ОГ 1220-8,5-0,6-5DN

26,3

24,5

22,9

30,3

28,2

26,5

ОГ 1220-8,7-0,6-5DN

26,9

25,0

23,4

30,9

28,8

27,0

ОГ 1220-9,8-0,6-5DN

30,2

28,1

26,2

34,6

32,3

30,2

1400

ОГ 1420-9,8-0,9-5DN

24,8

23,1

21,6

28,6

26,7

24,8

ОГ 1420-4,0-0,75-5DN

11,3

10,5

9,8

19,0*

19,0*

19,0*

ОГ 1420-5,6-0,75-5DN

16,5

15,3

14,3

19,2

17,8

19,0*

ОГ 1420-6,4-0,75-5DN

18,8

17,4

16,3

21,7

18,9

18,9

ОГ 1420-7,5-0,75-5DN

22,9

21,3

19,8

26,5

24,5

22,8

ОГ 1420-8,5-0,75-5DN

25,8

24

22,4

29,7

27,7

25,7

ОГ 1420-9,8-0,75-5DN

29,6

27,5

25,7

33,9

31,6

29,6

ОГ 1420-4,0-0,6-5DN

14,1

13,1

12,2

19,0*

19,0*

19,0*

ОГ 1420-5,5-0,6-5DN

20,4

18,7

17,7

23,5

21,6

20,5

ОГ 1420-5,6-0,6-5DN

20,5

19

17,8

23,6

21,9

20,6

ОГ 1420-6,4-0,6-5DN

23,3

21,7

20,2

27

24,9

23,3

ОГ 1420-7,5-0,6-5DN

28,4

26,4

24,6

32,6

30,4

28,4

ОГ 1420-8,5-0,6-5DN

32

29,7

27,8

36,6

34

31,9

ОГ 1420-9,8-0,6-5DN

36,6

34,1

31,8

41,7

39

36,4



ОГ 1420-9,8-0,6-5DN

36,6

34,1

31,8

41,7

39

37,9




Мы поставляем весь спектр трубопроката (бесшовные горячекатанные и холоднокатанные трубы, электросварные трубы, трубы большого диаметра, трубы из обечаек, профильные трубы), а также соединительные детали трубопроводов (отводы, тройники, переходы, фланцы, заглушки) и строительный металлопрокат по России, СНГ, ближнему и дальнему зарубежью.
Обратный звонок Отправить заявку
мы на связи:   +7 351 218-78-78,   8 800 55-11-078
sales@group-m5.com

Наши клиенты получают гарантированное соблюдение сроков поставки продукции, всe прописываем в договоре
Вам поставляется только качественная сертифицированная новая продукция отечественного производства
Вы получаете продукцию, тогда, когда Вам это удобно: изготовление, хранение и отгрузка продукции под Вашу индивидуальную производственную программу
Наши клиенты экономят на доставке до 60% стоимости за счет куклования продукции (трубы в трубы, металл в трубы) при отправке любым типом транспорта
Для Вашего удобства и выгоды мы производим отгрузку разносортной продукции в одну транспортную единицу
Наш большой опыт позволяет организовать оптимальную для Вас логистику (стоимость доставки, надежность, оперативность)
Индивидуальные удобные для Клиента условия оплаты продукции прописанные в договоре
Только взаимовыгодное условия работы и ориентированность на долгосрочное сотрудничество



Наша продукция ТРУБЫ
СТАЛЬНЫЕ Трубы и детали в наружной и внутр. изоляции Трубы для повторного
применения Восстановленные
трубы Трубы
по иностранным стандартам Обечаечные трубы
и детали для циркводоводов Листы
котельные Котельные
трубы Толстостенные
трубы Запорная
арматура ДЕТАЛИ
ТРУБОПРОВОДОВ Опоры
трубопроводов Строительный
металлопрокат Нержавеющие трубы
и прокат Сваи из
стальных труб Горячее
цинкование Профнастил Металлоконструкции
наши контакты
Обратный звонок Отправить заявку
