АТК 24.200.02-90
Заглушки фланцевые стальные АТК 24.200.02-90
DN: 10÷1200
Pу от 0,6 до 16 МПа, температура от минус 70 до 600 °С.
Применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

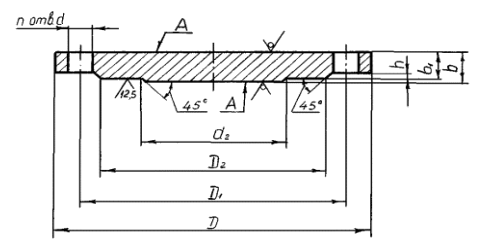

АТК 24.200.02-90 Исполнение 1
Пример условного обозначения:
Заглушка круглая исполнения 1 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6:
Заглушка 1-100-0,6-16ГC-6 АТК 24.200.02-90
То же, квадратной:
Заглушка квадратная 1-100-0,6-16ГС-6 АТК 24.200.02-90
Pу 0,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
d2 |
d | |||
10 |
75 |
50 |
35 |
12 |
10 |
2 |
6 |
11 |
4 |
0,3 |
15 |
80 |
55 |
40 |
12 |
10 |
2 |
10 |
11 |
4 |
0,4 |
20 |
90 |
65 |
50 |
12 |
10 |
2 |
16 |
11 |
4 |
0,5 |
25 |
100 |
75 |
60 |
12 |
10 |
2 |
22 |
11 |
4 |
0,6 |
32 |
120 |
90 |
70 |
14 |
12 |
2 |
28 |
14 |
4 |
1,0 |
40 |
130 |
100 |
80 |
14 |
12 |
3 |
36 |
14 |
4 |
1,1 |
50 |
140 |
110 |
90 |
14 |
12 |
3 |
46 |
14 |
4 |
1,3 |
65 |
160 |
130 |
110 |
14 |
12 |
3 |
60 |
14 |
4 |
1,7 |
80 |
185 |
150 |
128 |
14 |
12 |
3 |
76 |
18 |
4 |
2,3 |
100 |
205 |
170 |
148 |
14 |
12 |
3 |
94 |
18 |
4 |
2,8 |
125 |
235 |
200 |
178 |
16 |
14 |
3 |
118 |
18 |
8 |
4,4 |
150 |
260 |
225 |
202 |
16 |
14 |
3 |
142 |
18 |
8 |
5,5 |
200 |
315 |
280 |
258 |
16 |
14 |
3 |
196 |
18 |
8 |
8,3 |
250 |
370 |
335 |
312 |
16 |
14 |
3 |
244 |
18 |
12 |
11,6 |
300 |
435 |
395 |
365 |
18 |
15 |
4 |
294 |
22 |
12 |
17,4 |
350 |
485 |
445 |
415 |
18 |
15 |
4 |
344 |
22 |
12 |
22,1 |
400 |
535 |
495 |
465 |
20 |
17 |
4 |
390 |
22 |
16 |
30,6 |
450 |
590 |
550 |
520 |
22 |
19 |
4 |
440 |
22 |
16 |
41,8 |
500 |
640 |
600 |
570 |
22 |
19 |
4 |
490 |
22 |
16 |
49,7 |
600 |
755 |
705 |
670 |
24 |
20 |
5 |
590 |
26 |
20 |
74,0 |
800 |
975 |
920 |
880 |
30 |
26 |
5 |
780 |
30 |
24 |
159,3 |
1000 |
1175 |
1120 |
1080 |
36 |
32 |
5 |
980 |
30 |
28 |
285,5 |
1200 |
1400 |
1340 |
1295 |
40 |
36 |
5 |
1180 |
33 |
32 |
454,2 |
Pу 1,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
d2 |
d | |||
200 |
335 |
295 |
268 |
16 |
14 |
3 |
196 |
22 |
8 |
9,2 |
250 |
390 |
350 |
320 |
18 |
16 |
3 |
244 |
22 |
12 |
14,4 |
300 |
440 |
400 |
370 |
20 |
17 |
4 |
294 |
22 |
12 |
20,1 |
350 |
500 |
460 |
430 |
22 |
19 |
4 |
344 |
22 |
16 |
29,3 |
400 |
565 |
515 |
482 |
24 |
21 |
4 |
390 |
26 |
16 |
41,0 |
450 |
615 |
565 |
532 |
24 |
21 |
4 |
440 |
26 |
20 |
48,9 |
500 |
670 |
620 |
585 |
26 |
23 |
4 |
490 |
26 |
20 |
64,0 |
600 |
780 |
725 |
685 |
30 |
26 |
5 |
590 |
30 |
20 |
99,6 |
800 |
1010 |
950 |
905 |
40 |
36 |
5 |
780 |
33 |
24 |
230,4 |
1000 |
1220 |
1160 |
1110 |
45 |
41 |
5 |
980 |
33 |
28 |
385,5 |
1200 |
1455 |
1380 |
1330 |
55 |
51 |
5 |
1180 |
39 |
32 |
675,7 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа, DN 65-150 принимать по таблице на Pу 1,6 МПа.
Pу 1,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
d2 |
d | |||
65 |
180 |
145 |
122 |
16 |
14 |
3 |
60 |
18 |
4 |
2,5 |
80 |
195 |
160 |
133 |
16 |
14 |
3 |
76 |
18 |
4 |
3,0 |
100 |
215 |
180 |
158 |
16 |
14 |
3 |
94 |
18 |
8 |
3,6 |
125 |
245 |
210 |
184 |
16 |
14 |
3 |
118 |
18 |
8 |
4,8 |
150 |
280 |
240 |
212 |
18 |
16 |
3 |
142 |
22 |
8 |
7,1 |
200 |
335 |
295 |
268 |
18 |
16 |
3 |
196 |
22 |
12 |
10,4 |
250 |
405 |
355 |
320 |
22 |
20 |
3 |
244 |
26 |
12 |
19,0 |
300 |
460 |
410 |
370 |
24 |
21 |
4 |
294 |
26 |
12 |
26,4 |
350 |
520 |
470 |
430 |
26 |
23 |
4 |
344 |
26 |
16 |
37,3 |
400 |
580 |
525 |
482 |
30 |
27 |
4 |
390 |
30 |
16 |
54,3 |
450 |
640 |
585 |
532 |
30 |
27 |
4 |
440 |
30 |
20 |
66,2 |
500 |
710 |
650 |
585 |
36 |
33 |
4 |
490 |
33 |
20 |
99,2 |
600 |
840 |
770 |
685 |
40 |
36 |
5 |
590 |
39 |
20 |
152,2 |
800 |
1020 |
950 |
905 |
50 |
46 |
5 |
780 |
39 |
24 |
294,2 |
1000 |
1255 |
1170 |
1110 |
60 |
56 |
5 |
980 |
45 |
28 |
539,3 |
1200 |
1485 |
1390 |
1330 |
70 |
66 |
5 |
1180 |
52 |
32 |
885,9 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа.
Pу 2,5 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
d2 |
d | |||
200 |
360 |
310 |
278 |
24 |
22 |
3 |
196 |
26 |
12 |
16,2 |
250 |
425 |
370 |
335 |
30 |
27 |
3 |
244 |
30 |
12 |
29,1 |
300 |
485 |
430 |
390 |
30 |
27 |
4 |
294 |
30 |
16 |
36,8 |
350 |
550 |
490 |
450 |
36 |
33 |
4 |
344 |
33 |
16 |
58,3 |
400 |
610 |
550 |
505 |
40 |
37 |
4 |
390 |
33 |
16 |
81,4 |
450 |
660 |
600 |
555 |
40 |
37 |
4 |
440 |
33 |
20 |
95,5 |
500 |
730 |
660 |
615 |
45 |
42 |
4 |
490 |
39 |
20 |
131,6 |
600 |
840 |
770 |
720 |
50 |
46 |
5 |
590 |
39 |
20 |
195,4 |
800 |
1075 |
990 |
930 |
60 |
56 |
5 |
780 |
45 |
24 |
389,9 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа.
Pу 4,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
d2 |
d | |||
10 |
90 |
60 |
42 |
14 |
12 |
2 |
6 |
14 |
4 |
0,5 |
15 |
95 |
65 |
47 |
14 |
12 |
2 |
10 |
14 |
4 |
0,6 |
20 |
105 |
75 |
58 |
16 |
14 |
2 |
16 |
14 |
4 |
0,8 |
25 |
115 |
85 |
68 |
16 |
14 |
2 |
22 |
14 |
4 |
1,0 |
32 |
135 |
100 |
78 |
18 |
16 |
2 |
28 |
18 |
4 |
1,6 |
40 |
145 |
110 |
88 |
18 |
16 |
3 |
36 |
18 |
4 |
1,8 |
50 |
160 |
125 |
102 |
18 |
16 |
3 |
46 |
18 |
4 |
2,2 |
65 |
180 |
145 |
122 |
20 |
18 |
3 |
60 |
18 |
8 |
3,1 |
80 |
195 |
160 |
133 |
20 |
18 |
3 |
76 |
18 |
8 |
3,7 |
100 |
230 |
190 |
158 |
22 |
20 |
3 |
94 |
22 |
8 |
5,8 |
125 |
270 |
220 |
184 |
24 |
22 |
3 |
118 |
26 |
8 |
8,8 |
150 |
300 |
250 |
212 |
26 |
24 |
3 |
142 |
26 |
8 |
12,1 |
200 |
375 |
320 |
285 |
30 |
28 |
3 |
196 |
30 |
12 |
22,1 |
250 |
445 |
385 |
345 |
36 |
34 |
3 |
244 |
33 |
12 |
38,4 |
300 |
510 |
450 |
410 |
40 |
37 |
4 |
294 |
33 |
16 |
55,2 |
350 |
570 |
510 |
465 |
45 |
42 |
4 |
344 |
33 |
16 |
79,7 |
400 |
655 |
585 |
535 |
50 |
47 |
4 |
390 |
39 |
16 |
117,3 |
450 |
680 |
610 |
560 |
50 |
47 |
4 |
440 |
39 |
20 |
125,9 |
500 |
755 |
670 |
615 |
55 |
52 |
4 |
490 |
45 |
20 |
170,6 |

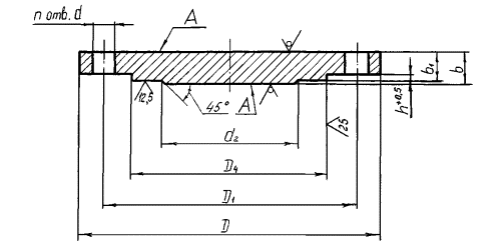

АТК 24.200.02-90 Исполнение 2
Пример условного обозначения:
круглая заглушка исполнения 2 с условным проходом
80 мм на условное давление 1,6 МПа (16 кгс/см2) из стали 16ГС категории 6:
Заглушка 2-80-1,6-16ГС-6 АТК 24.200.02-90
То же, квадратной:
Заглушка квадратная 2-80-1,6-16ГС-6 АТК 24.200.02-90
Pу 0,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D4 |
b |
b1 |
h |
d2 |
d | |||
10 |
75 |
50 |
29 |
12 |
10 |
4 |
6 |
11 |
4 |
0,3 |
15 |
80 |
55 |
33 |
12 |
10 |
4 |
10 |
11 |
4 |
0,3 |
20 |
90 |
65 |
43 |
12 |
10 |
4 |
16 |
11 |
4 |
0,4 |
25 |
100 |
75 |
51 |
14 |
12 |
4 |
22 |
11 |
4 |
0,6 |
32 |
120 |
90 |
59 |
14 |
12 |
4 |
28 |
14 |
4 |
0,8 |
40 |
130 |
100 |
69 |
14 |
12 |
4 |
36 |
14 |
4 |
1,0 |
50 |
140 |
110 |
80 |
14 |
12 |
4 |
46 |
14 |
4 |
1,2 |
65 |
160 |
130 |
100 |
16 |
14 |
4 |
60 |
14 |
4 |
2,0 |
80 |
185 |
150 |
115 |
16 |
14 |
4 |
76 |
18 |
4 |
2,5 |
100 |
205 |
170 |
137 |
16 |
14 |
4 |
94 |
18 |
4 |
3,1 |
125 |
235 |
200 |
166 |
18 |
16 |
4 |
118 |
18 |
8 |
4,8 |
150 |
260 |
225 |
191 |
18 |
16 |
4 |
142 |
18 |
8 |
6,0 |
200 |
315 |
280 |
249 |
18 |
16 |
4 |
196 |
18 |
8 |
9,2 |
250 |
370 |
335 |
303 |
18 |
16 |
4 |
244 |
18 |
12 |
12,9 |
300 |
435 |
395 |
356 |
20 |
17 |
5 |
294 |
22 |
12 |
19,1 |
350 |
485 |
445 |
406 |
20 |
17 |
5 |
344 |
22 |
12 |
24,3 |
400 |
535 |
495 |
456 |
20 |
17 |
5 |
390 |
22 |
16 |
29,8 |
450 |
590 |
550 |
509 |
22 |
19 |
5 |
440 |
22 |
16 |
40,9 |
500 |
640 |
600 |
561 |
22 |
19 |
5 |
490 |
22 |
16 |
48,8 |
600 |
755 |
705 |
661 |
26 |
22 |
6 |
590 |
26 |
20 |
79,6 |
800 |
975 |
920 |
867 |
32 |
28 |
6 |
780 |
30 |
24 |
169,4 |
Pу 1,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
d2 |
d | |||
200 |
335 |
295 |
268 |
16 |
14 |
3 |
196 |
22 |
8 |
9,2 |
250 |
390 |
350 |
320 |
18 |
16 |
3 |
244 |
22 |
12 |
14,4 |
300 |
440 |
400 |
370 |
20 |
17 |
4 |
294 |
22 |
12 |
20,1 |
350 |
500 |
460 |
430 |
22 |
19 |
4 |
344 |
22 |
16 |
29,3 |
400 |
565 |
515 |
482 |
24 |
21 |
4 |
390 |
26 |
16 |
41,0 |
450 |
615 |
565 |
532 |
24 |
21 |
4 |
440 |
26 |
20 |
48,9 |
500 |
670 |
620 |
585 |
26 |
23 |
4 |
490 |
26 |
20 |
64,0 |
600 |
780 |
725 |
685 |
30 |
26 |
5 |
590 |
30 |
20 |
99,6 |
800 |
1010 |
950 |
905 |
40 |
36 |
5 |
780 |
33 |
24 |
230,4 |
1000 |
1220 |
1160 |
1110 |
45 |
41 |
5 |
980 |
33 |
28 |
385,5 |
1200 |
1455 |
1380 |
1330 |
55 |
51 |
5 |
1180 |
39 |
32 |
675,7 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа, DN 65-150 принимать по таблице на Pу 1,6 МПа
Pу 1,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D4 |
b |
b1 |
h |
d2 |
d | |||
65 |
180 |
145 |
109 |
16 |
14 |
4 |
60 |
18 |
4 |
2,3 |
80 |
195 |
160 |
120 |
16 |
14 |
4 |
76 |
18 |
4 |
2,7 |
100 |
215 |
180 |
149 |
16 |
14 |
4 |
94 |
18 |
8 |
3,4 |
125 |
245 |
210 |
175 |
16 |
14 |
4 |
118 |
18 |
8 |
4,5 |
150 |
280 |
240 |
203 |
18 |
16 |
4 |
142 |
22 |
8 |
6,8 |
200 |
335 |
295 |
259 |
18 |
16 |
4 |
196 |
22 |
12 |
10,0 |
250 |
405 |
355 |
312 |
22 |
20 |
4 |
244 |
26 |
12 |
18,6 |
300 |
460 |
410 |
363 |
24 |
21 |
5 |
294 |
26 |
12 |
25,8 |
350 |
520 |
470 |
421 |
26 |
23 |
5 |
344 |
26 |
16 |
36,5 |
400 |
580 |
525 |
473 |
30 |
27 |
5 |
390 |
30 |
16 |
53,4 |
450 |
640 |
585 |
523 |
30 |
27 |
5 |
440 |
30 |
20 |
65,1 |
500 |
710 |
650 |
575 |
36 |
33 |
5 |
490 |
33 |
20 |
97,9 |
600 |
840 |
770 |
677 |
40 |
35 |
6 |
590 |
39 |
20 |
148,3 |
800 |
1020 |
950 |
877 |
50 |
45 |
6 |
780 |
39 |
24 |
288,4 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа.
Pу 2,5 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D4 |
b |
b1 |
h |
d2 |
d | |||
200 |
360 |
310 |
259 |
24 |
22 |
4 |
196 |
26 |
12 |
15,7 |
250 |
425 |
370 |
312 |
30 |
28 |
4 |
244 |
30 |
12 |
28,3 |
300 |
485 |
430 |
363 |
30 |
27 |
5 |
294 |
30 |
16 |
35,6 |
350 |
550 |
490 |
421 |
36 |
33 |
5 |
344 |
33 |
16 |
56,9 |
400 |
610 |
550 |
473 |
40 |
37 |
5 |
390 |
33 |
16 |
79,7 |
450 |
660 |
600 |
523 |
40 |
37 |
5 |
440 |
33 |
20 |
93,6 |
500 |
730 |
660 |
575 |
45 |
42 |
5 |
490 |
39 |
20 |
129,3 |
600 |
840 |
770 |
677 |
50 |
45 |
6 |
590 |
39 |
20 |
189,9 |
800 |
1075 |
990 |
877 |
60 |
55 |
6 |
780 |
45 |
24 |
381,4 |
Заглушки DN 65-150 принимать по таблице на Pу 4,0 МПа.
Pу 4,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D4 |
b |
b1 |
h |
d2 |
d | |||
10 |
90 |
60 |
34 |
14 |
12 |
4 |
6 |
14 |
4 |
0,4 |
15 |
95 |
65 |
39 |
14 |
12 |
4 |
10 |
14 |
4 |
0,5 |
20 |
105 |
75 |
50 |
16 |
14 |
4 |
16 |
14 |
4 |
0,7 |
25 |
115 |
85 |
57 |
16 |
14 |
4 |
22 |
14 |
4 |
0,8 |
32 |
135 |
100 |
65 |
18 |
16 |
4 |
28 |
18 |
4 |
1,4 |
40 |
145 |
110 |
75 |
18 |
17 |
4 |
36 |
18 |
4 |
1,8 |
50 |
160 |
125 |
87 |
18 |
17 |
4 |
46 |
18 |
4 |
2,2 |
65 |
180 |
145 |
108 |
20 |
18 |
4 |
60 |
18 |
8 |
3,0 |
80 |
195 |
160 |
120 |
20 |
18 |
4 |
76 |
18 |
8 |
3,5 |
100 |
230 |
190 |
149 |
22 |
20 |
4 |
94 |
22 |
8 |
5,5 |
125 |
270 |
220 |
175 |
24 |
22 |
4 |
118 |
26 |
8 |
8,5 |
150 |
300 |
250 |
203 |
26 |
24 |
4 |
142 |
26 |
8 |
11,7 |
200 |
375 |
320 |
259 |
30 |
28 |
4 |
196 |
30 |
12 |
21,4 |
250 |
445 |
385 |
312 |
36 |
34 |
4 |
244 |
33 |
12 |
37,4 |
300 |
510 |
450 |
363 |
40 |
37 |
5 |
294 |
33 |
16 |
53,6 |
350 |
570 |
510 |
421 |
45 |
42 |
5 |
344 |
33 |
16 |
77,8 |
400 |
655 |
585 |
473 |
50 |
47 |
5 |
390 |
39 |
16 |
114,5 |
450 |
680 |
610 |
523 |
50 |
47 |
5 |
440 |
39 |
20 |
123,9 |
500 |
755 |
670 |
575 |
55 |
50 |
5 |
490 |
45 |
20 |
164,4 |
Pу 6,3 МПа
DN |
Размеры, мм |
n |
Масса, кг | |||||||
---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D4 |
b |
b1 |
h |
d2 |
d | |||
10 |
100 |
70 |
34 |
18 |
16 |
4 |
6 |
14 |
4 |
0,7 |
15 |
105 |
75 |
39 |
18 |
16 |
4 |
10 |
14 |
4 |
0,8 |
20 |
125 |
90 |
50 |
20 |
18 |
4 |
16 |
18 |
4 |
1,3 |
25 |
135 |
100 |
57 |
22 |
20 |
4 |
22 |
18 |
4 |
1,8 |
32 |
150 |
110 |
65 |
22 |
20 |
4 |
28 |
22 |
4 |
2,2 |
40 |
165 |
125 |
75 |
24 |
22 |
4 |
36 |
22 |
4 |
3,0 |
50 |
175 |
135 |
87 |
24 |
22 |
4 |
46 |
22 |
4 |
3,4 |
65 |
200 |
160 |
109 |
28 |
26 |
4 |
60 |
22 |
8 |
5,3 |
80 |
210 |
170 |
120 |
28 |
26 |
4 |
76 |
22 |
8 |
5,9 |
100 |
250 |
200 |
149 |
28 |
26 |
4 |
94 |
26 |
8 |
8,4 |
125 |
295 |
240 |
175 |
32 |
30 |
4 |
118 |
30 |
8 |
13,8 |
150 |
340 |
280 |
203 |
36 |
34 |
4 |
142 |
33 |
8 |
21,1 |
200 |
405 |
345 |
259 |
40 |
38 |
4 |
196 |
33 |
12 |
33,8 |
250 |
470 |
400 |
312 |
45 |
43 |
4 |
244 |
39 |
12 |
51,9 |
300 |
530 |
460 |
363 |
50 |
47 |
5 |
294 |
39 |
16 |
72,1 |
350 |
595 |
525 |
421 |
55 |
52 |
5 |
344 |
39 |
16 |
103,2 |
400 |
670 |
585 |
473 |
60 |
57 |
5 |
390 |
45 |
16 |
143,2 |
500 |
800 |
705 |
575 |
70 |
65 |
5 |
490 |
52 |
20 |
234,2 |
600 |
925 |
820 |
677 |
80 |
75 |
6 |
590 |
56 |
20 |
364,9 |

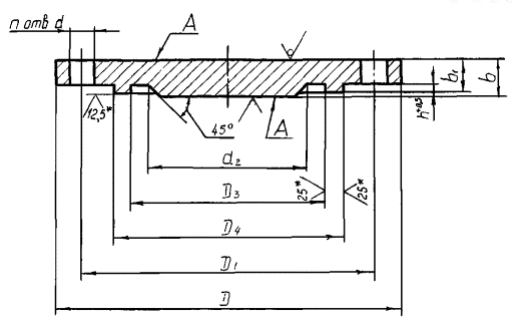

АТК 24.200.02-90 Исполнение 3
Пример условного обозначения:
круглая заглушка исполнения 3 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6:
Заглушка 3-100-0,6-16ГС-6 АТК 24.200.02-90
То же, квадратной:
Заглушка квадратная 3-100-0,6-16ГС-6 АТК 24.200.02-90
Pу 0,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D3 |
D4 |
b |
b1 |
h |
d2 |
d | |||
10 |
75 |
50 |
19 |
29 |
14 |
13 |
4 |
6 |
11 |
4 |
0,3 |
15 |
80 |
55 |
23 |
33 |
14 |
13 |
4 |
10 |
11 |
4 |
0,4 |
20 |
90 |
65 |
33 |
43 |
14 |
12 |
4 |
16 |
11 |
4 |
0,4 |
25 |
100 |
75 |
41 |
51 |
14 |
12 |
4 |
22 |
11 |
4 |
0,5 |
32 |
120 |
90 |
49 |
59 |
14 |
12 |
4 |
28 |
14 |
4 |
0,7 |
40 |
130 |
100 |
55 |
69 |
14 |
12 |
4 |
36 |
14 |
4 |
0,9 |
50 |
140 |
110 |
66 |
80 |
14 |
12 |
4 |
46 |
14 |
4 |
1,1 |
65 |
160 |
130 |
86 |
100 |
14 |
12 |
4 |
60 |
14 |
4 |
1,4 |
80 |
185 |
150 |
101 |
115 |
14 |
12 |
4 |
76 |
18 |
4 |
1,9 |
100 |
205 |
170 |
117 |
137 |
16 |
14 |
4 |
94 |
18 |
4 |
2,9 |
125 |
235 |
200 |
146 |
166 |
16 |
14 |
4 |
118 |
18 |
8 |
3,9 |
150 |
260 |
225 |
171 |
191 |
16 |
14 |
4 |
142 |
18 |
8 |
4,9 |
200 |
315 |
280 |
229 |
249 |
16 |
14 |
4 |
196 |
18 |
8 |
7,5 |
250 |
370 |
335 |
283 |
303 |
16 |
14 |
4 |
244 |
18 |
12 |
10,6 |
300 |
435 |
395 |
336 |
356 |
18 |
16 |
5 |
294 |
22 |
12 |
16,4 |
350 |
485 |
445 |
386 |
406 |
18 |
16 |
5 |
344 |
22 |
12 |
20,9 |
400 |
535 |
495 |
436 |
456 |
20 |
17 |
5 |
390 |
22 |
16 |
28,4 |
450 |
590 |
550 |
489 |
509 |
22 |
19 |
5 |
440 |
22 |
16 |
39,2 |
500 |
640 |
600 |
541 |
561 |
22 |
19 |
5 |
490 |
22 |
16 |
46,8 |
600 |
755 |
705 |
635 |
661 |
24 |
21 |
6 |
590 |
26 |
20 |
71,5 |
800 |
975 |
920 |
841 |
867 |
30 |
27 |
6 |
780 |
30 |
24 |
154,9 |
Pу 1,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D3 |
D4 |
b |
b1 |
h |
d2 |
d | |||
200 |
335 |
295 |
239 |
259 |
16 |
14 |
4 |
196 |
22 |
8 |
8,3 |
250 |
390 |
350 |
292 |
312 |
18 |
16 |
4 |
244 |
22 |
12 |
13,3 |
300 |
440 |
400 |
343 |
363 |
20 |
17 |
5 |
294 |
22 |
12 |
18,4 |
350 |
500 |
460 |
395 |
421 |
22 |
19 |
5 |
344 |
22 |
16 |
27,2 |
400 |
565 |
515 |
447 |
473 |
24 |
21 |
5 |
390 |
26 |
16 |
38,1 |
450 |
615 |
565 |
497 |
523 |
24 |
21 |
5 |
440 |
26 |
20 |
46,0 |
500 |
670 |
620 |
549 |
575 |
26 |
23 |
5 |
490 |
26 |
20 |
62,2 |
600 |
780 |
725 |
651 |
677 |
30 |
25 |
6 |
590 |
30 |
20 |
93,2 |
800 |
1010 |
950 |
851 |
877 |
40 |
35 |
6 |
780 |
33 |
24 |
219,4 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа, DN 65-150 принимать по таблице на Pу 1,6 МПа.
Pу 1,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D3 |
D4 |
b |
b1 |
h |
d2 |
d | |||
65 |
180 |
145 |
95 |
109 |
16 |
14 |
4 |
60 |
18 |
4 |
2,2 |
80 |
195 |
160 |
106 |
120 |
16 |
14 |
4 |
76 |
18 |
4 |
2,6 |
100 |
215 |
180 |
129 |
149 |
16 |
15 |
4 |
94 |
18 |
8 |
3,2 |
125 |
245 |
210 |
155 |
175 |
16 |
15 |
4 |
118 |
18 |
8 |
4,5 |
150 |
280 |
240 |
183 |
203 |
18 |
16 |
4 |
142 |
22 |
8 |
6,4 |
200 |
335 |
295 |
239 |
259 |
20 |
18 |
4 |
196 |
22 |
12 |
10,8 |
250 |
405 |
355 |
292 |
312 |
22 |
20 |
4 |
244 |
26 |
12 |
17,8 |
300 |
460 |
410 |
343 |
363 |
24 |
21 |
5 |
294 |
26 |
12 |
24,6 |
350 |
520 |
470 |
395 |
421 |
26 |
23 |
5 |
344 |
26 |
16 |
35,1 |
400 |
580 |
525 |
447 |
473 |
30 |
27 |
5 |
390 |
30 |
16 |
51,6 |
450 |
640 |
585 |
497 |
523 |
30 |
27 |
5 |
440 |
30 |
20 |
63,1 |
500 |
710 |
650 |
549 |
575 |
36 |
33 |
5 |
490 |
33 |
20 |
95,6 |
600 |
840 |
770 |
651 |
677 |
40 |
35 |
6 |
590 |
39 |
24 |
144,8 |
800 |
1020 |
950 |
851 |
877 |
50 |
45 |
6 |
780 |
39 |
24 |
283,1 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа.
Pу 2,5 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D3 |
D4 |
b |
b1 |
h |
d2 |
d | |||
200 |
360 |
310 |
239 |
259 |
24 |
22 |
4 |
196 |
26 |
12 |
15,1 |
250 |
425 |
370 |
292 |
312 |
30 |
28 |
4 |
244 |
30 |
12 |
27,5 |
300 |
485 |
430 |
343 |
363 |
30 |
27 |
5 |
294 |
30 |
16 |
34,5 |
350 |
550 |
490 |
395 |
421 |
36 |
33 |
5 |
344 |
33 |
16 |
55,5 |
400 |
610 |
550 |
447 |
473 |
40 |
37 |
5 |
390 |
33 |
16 |
77,9 |
450 |
660 |
600 |
497 |
523 |
40 |
37 |
5 |
440 |
33 |
20 |
91,7 |
500 |
730 |
660 |
549 |
575 |
45 |
42 |
5 |
490 |
39 |
20 |
127,0 |
600 |
840 |
770 |
651 |
677 |
50 |
45 |
6 |
590 |
39 |
20 |
190,7 |
800 |
1075 |
990 |
851 |
877 |
60 |
55 |
6 |
780 |
45 |
24 |
382,6 |
Заглушки DN 65-150 принимать по таблице на Pу 4,0 МПа.
Pу 4,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D3 |
D4 |
b |
b1 |
h |
d2 |
d | |||
10 |
90 |
60 |
24 |
34 |
14 |
12 |
4 |
6 |
14 |
4 |
0,4 |
15 |
95 |
65 |
29 |
39 |
14 |
12 |
4 |
10 |
14 |
4 |
0,5 |
20 |
105 |
75 |
36 |
50 |
16 |
14 |
4 |
16 |
14 |
4 |
0,7 |
25 |
115 |
85 |
43 |
57 |
16 |
14 |
4 |
22 |
14 |
4 |
0,8 |
32 |
135 |
100 |
51 |
65 |
16 |
14 |
4 |
28 |
18 |
4 |
1,4 |
40 |
145 |
110 |
61 |
75 |
18 |
16 |
4 |
36 |
18 |
4 |
1,6 |
50 |
160 |
125 |
73 |
87 |
20 |
18 |
4 |
46 |
18 |
4 |
1,9 |
65 |
180 |
145 |
95 |
109 |
20 |
18 |
4 |
60 |
18 |
8 |
2,8 |
80 |
195 |
160 |
106 |
120 |
20 |
18 |
4 |
76 |
18 |
8 |
3,3 |
100 |
230 |
190 |
129 |
149 |
22 |
20 |
4 |
94 |
22 |
8 |
5,3 |
125 |
270 |
220 |
155 |
175 |
24 |
22 |
4 |
118 |
26 |
8 |
8,2 |
150 |
300 |
250 |
183 |
203 |
26 |
24 |
4 |
142 |
26 |
8 |
11,3 |
200 |
375 |
320 |
239 |
259 |
30 |
28 |
4 |
196 |
30 |
12 |
20,8 |
250 |
445 |
385 |
292 |
312 |
36 |
34 |
4 |
244 |
33 |
12 |
36,6 |
300 |
510 |
450 |
343 |
363 |
40 |
37 |
5 |
294 |
33 |
16 |
52,4 |
350 |
570 |
510 |
395 |
421 |
45 |
42 |
5 |
344 |
33 |
16 |
76,4 |
400 |
655 |
585 |
447 |
473 |
50 |
47 |
5 |
390 |
39 |
16 |
112,8 |
450 |
680 |
610 |
497 |
523 |
50 |
47 |
5 |
440 |
39 |
20 |
123,5 |
500 |
755 |
670 |
549 |
575 |
55 |
50 |
5 |
490 |
45 |
20 |
162,0 |
Pу 6,3 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D3 |
D4 |
b |
b1 |
h |
d2 |
d | |||
10 |
100 |
70 |
24 |
34 |
18 |
16 |
4 |
6 |
14 |
4 |
0,7 |
15 |
105 |
75 |
29 |
39 |
18 |
16 |
4 |
10 |
14 |
4 |
0,8 |
20 |
125 |
90 |
36 |
50 |
20 |
18 |
4 |
16 |
18 |
4 |
1,3 |
25 |
135 |
100 |
43 |
57 |
22 |
20 |
4 |
22 |
18 |
4 |
1,8 |
32 |
150 |
110 |
51 |
65 |
22 |
20 |
4 |
28 |
22 |
4 |
2,0 |
40 |
165 |
125 |
61 |
75 |
24 |
22 |
4 |
36 |
22 |
4 |
2,9 |
50 |
175 |
135 |
73 |
87 |
24 |
22 |
4 |
46 |
22 |
4 |
3,3 |
65 |
200 |
160 |
95 |
109 |
28 |
26 |
4 |
60 |
22 |
8 |
5,1 |
80 |
210 |
170 |
106 |
120 |
28 |
26 |
4 |
76 |
22 |
8 |
5,8 |
100 |
250 |
200 |
129 |
149 |
28 |
26 |
4 |
94 |
26 |
8 |
8,2 |
125 |
295 |
240 |
155 |
175 |
32 |
30 |
4 |
118 |
30 |
8 |
13,5 |
150 |
340 |
280 |
183 |
203 |
36 |
34 |
4 |
142 |
33 |
8 |
20,7 |
200 |
405 |
345 |
239 |
259 |
40 |
38 |
4 |
196 |
33 |
12 |
33,3 |
250 |
470 |
400 |
292 |
312 |
45 |
43 |
4 |
244 |
39 |
12 |
51,2 |
300 |
530 |
460 |
343 |
363 |
50 |
47 |
4 |
294 |
39 |
16 |
70,9 |
350 |
595 |
525 |
395 |
421 |
55 |
52 |
5 |
344 |
39 |
16 |
101,8 |
400 |
670 |
585 |
447 |
473 |
60 |
57 |
5 |
390 |
45 |
16 |
141,5 |
500 |
800 |
705 |
549 |
575 |
70 |
65 |
5 |
490 |
52 |
20 |
231,9 |
600 |
925 |
820 |
651 |
677 |
80 |
75 |
6 |
590 |
56 |
20 |
361,3 |

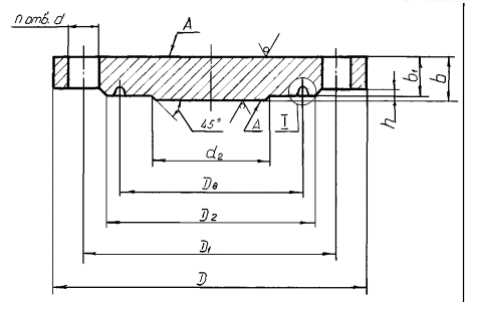

АТК 24.200.02-90 Исполнение 4
Пример условного обозначения:
круглая заглушка исполнения 4 с условным проходом 100 мм на условное давление 6,3 МПа (63 кгс/см2) из стали 16ГС категории 6:
Заглушка 4-100-6,3-16ГC-6 АТК 24.200.02-90
Pу 6,3 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
D8 |
d2 |
d | |||
50 |
175 |
135 |
102 |
26 |
24 |
3 |
85 |
46 |
22 |
4 |
3,8 |
65 |
200 |
160 |
132 |
26 |
24 |
3 |
110 |
60 |
22 |
8 |
4,9 |
80 |
210 |
170 |
133 |
30 |
28 |
3 |
115 |
76 |
22 |
8 |
6,4 |
100 |
250 |
200 |
170 |
30 |
28 |
3 |
145 |
94 |
26 |
8 |
9,3 |
125 |
295 |
240 |
205 |
32 |
30 |
3 |
175 |
118 |
30 |
8 |
14,0 |
150 |
340 |
280 |
240 |
36 |
34 |
3 |
205 |
142 |
33 |
8 |
21,5 |
200 |
405 |
345 |
285 |
40 |
38 |
3 |
265 |
196 |
33 |
12 |
32,2 |
250 |
470 |
400 |
345 |
45 |
43 |
3 |
320 |
244 |
39 |
12 |
51,6 |
300 |
530 |
460 |
410 |
45 |
42 |
4 |
375 |
294 |
39 |
16 |
65,3 |
350 |
595 |
525 |
465 |
50 |
47 |
4 |
420 |
344 |
39 |
16 |
94,3 |
400 |
670 |
585 |
535 |
55 |
52 |
4 |
480 |
390 |
45 |
16 |
132,4 |
450 |
730 |
650 |
590 |
60 |
57 |
4 |
520 |
440 |
45 |
20 |
172,3 |
Заглушки DN 10-40 принимать по таблице на Pу 16,0 МПа.
Pу 10,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
D8 |
d2 |
d | |||
50 |
195 |
145 |
102 |
30 |
28 |
3 |
85 |
46 |
26 |
4 |
5,5 |
65 |
220 |
170 |
140 |
36 |
34 |
3 |
110 |
60 |
26 |
8 |
8,5 |
80 |
230 |
180 |
150 |
36 |
34 |
3 |
115 |
76 |
26 |
8 |
9,4 |
100 |
265 |
210 |
175 |
36 |
34 |
3 |
145 |
94 |
30 |
8 |
12,5 |
125 |
310 |
250 |
210 |
40 |
38 |
3 |
175 |
118 |
33 |
8 |
19,6 |
150 |
350 |
290 |
250 |
45 |
43 |
3 |
205 |
142 |
33 |
12 |
28,1 |
200 |
430 |
360 |
285 |
50 |
48 |
3 |
265 |
196 |
39 |
12 |
47,8 |
250 |
500 |
430 |
345 |
55 |
53 |
3 |
320 |
244 |
39 |
12 |
73,7 |
300 |
585 |
500 |
410 |
60 |
57 |
4 |
375 |
294 |
45 |
16 |
106,4 |
350 |
655 |
560 |
465 |
70 |
67 |
4 |
420 |
344 |
52 |
16 |
156,1 |
400 |
715 |
620 |
535 |
75 |
72 |
4 |
480 |
390 |
52 |
16 |
204,6 |
Заглушки DN 10-40 принимать по таблице на Pу 16,0 МПа.
Pу 16,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
b |
b1 |
h |
D8 |
d2 |
d | |||
15 |
105 |
75 |
55 |
26 |
24 |
2 |
35 |
10 |
14 |
4 |
1,4 |
20 |
125 |
90 |
58 |
28 |
26 |
2 |
45 |
16 |
18 |
4 |
2,2 |
25 |
135 |
100 |
68 |
30 |
28 |
2 |
50 |
22 |
18 |
4 |
2,8 |
32 |
150 |
110 |
78 |
30 |
28 |
2 |
65 |
28 |
22 |
4 |
3,4 |
40 |
165 |
125 |
88 |
30 |
28 |
3 |
75 |
36 |
22 |
4 |
4,0 |
50 |
195 |
145 |
115 |
36 |
34 |
3 |
95 |
46 |
26 |
4 |
6,9 |
65 |
220 |
170 |
140 |
40 |
38 |
3 |
110 |
60 |
26 |
8 |
9,6 |
80 |
230 |
180 |
150 |
40 |
38 |
3 |
130 |
76 |
26 |
8 |
10,6 |
100 |
265 |
210 |
175 |
40 |
38 |
3 |
145 |
94 |
30 |
8 |
14,1 |
125 |
310 |
250 |
210 |
45 |
43 |
3 |
190 |
118 |
33 |
8 |
22,3 |
150 |
350 |
290 |
250 |
55 |
53 |
3 |
205 |
142 |
33 |
12 |
34,7 |
200 |
430 |
360 |
315 |
60 |
58 |
3 |
275 |
196 |
39 |
12 |
58,0 |
250 |
500 |
430 |
380 |
70 |
68 |
3 |
330 |
244 |
39 |
12 |
95,3 |
300 |
585 |
500 |
410 |
80 |
77 |
4 |
380 |
294 |
45 |
16 |
143,2 |
350 |
700 |
590 |
520 |
95 |
92 |
4 |
420 |
344 |
52 |
16 |
249,0 |
400 |
770 |
660 |
595 |
100 |
97 |
5 |
480 |
390 |
52 |
20 |
316,9 |

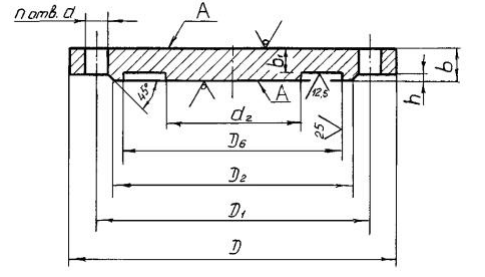

АТК 24.200.02-90 Исполнение 5
Пример условного обозначения:
круглая заглушка исполнения 5 с условным проходом 80 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6:
Заглушка 5-80-0,6-16ГC-6 АТК 24.200.02-90
Pу 0,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
D6 |
b |
b1 |
h |
d2 |
d | |||
10 |
75 |
50 |
35 |
30 |
14 |
11 |
2 |
6 |
11 |
4 |
0,4 |
15 |
80 |
55 |
40 |
34 |
14 |
11 |
2 |
10 |
11 |
4 |
0,5 |
20 |
90 |
65 |
50 |
44 |
14 |
11 |
2 |
16 |
11 |
4 |
0,6 |
25 |
100 |
75 |
60 |
52 |
16 |
13 |
2 |
22 |
11 |
4 |
0,9 |
32 |
120 |
90 |
70 |
60 |
16 |
13 |
2 |
28 |
14 |
4 |
1,2 |
40 |
130 |
100 |
80 |
70 |
16 |
13 |
3 |
36 |
14 |
4 |
1,4 |
50 |
140 |
110 |
90 |
81 |
16 |
13 |
3 |
46 |
14 |
4 |
1,6 |
65 |
160 |
130 |
100 |
101 |
18 |
15 |
3 |
60 |
14 |
4 |
2,4 |
80 |
185 |
150 |
128 |
116 |
18 |
15 |
3 |
76 |
18 |
4 |
3,3 |
100 |
205 |
170 |
148 |
138 |
18 |
15 |
3 |
94 |
18 |
4 |
4,1 |
125 |
235 |
200 |
178 |
167 |
20 |
17 |
3 |
118 |
18 |
8 |
5,9 |
150 |
260 |
225 |
202 |
192 |
20 |
17 |
3 |
142 |
18 |
8 |
7,3 |
200 |
315 |
280 |
258 |
250 |
20 |
17 |
3 |
196 |
18 |
8 |
11,0 |
250 |
370 |
335 |
312 |
304 |
20 |
17 |
3 |
244 |
18 |
12 |
15,2 |
300 |
435 |
395 |
365 |
357 |
22 |
18 |
4 |
294 |
22 |
12 |
22,7 |
350 |
485 |
445 |
415 |
407 |
22 |
18 |
4 |
344 |
22 |
12 |
28,7 |
400 |
535 |
495 |
465 |
457 |
22 |
18 |
4 |
390 |
22 |
16 |
35,0 |
450 |
590 |
550 |
520 |
510 |
22 |
18 |
4 |
440 |
22 |
16 |
42,8 |
500 |
640 |
600 |
570 |
562 |
22 |
18 |
4 |
490 |
22 |
16 |
50,9 |
600 |
755 |
705 |
670 |
662 |
28 |
23 |
5 |
590 |
26 |
20 |
90,2 |
800 |
975 |
920 |
880 |
868 |
36 |
31 |
5 |
780 |
30 |
24 |
197,0 |
Pу 1,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
D6 |
b |
b1 |
h |
d2 |
d | |||
200 |
335 |
295 |
268 |
260 |
20 |
17 |
3 |
196 |
22 |
8 |
12,3 |
250 |
390 |
350 |
320 |
313 |
22 |
19 |
3 |
244 |
22 |
12 |
18,4 |
300 |
440 |
400 |
370 |
364 |
25 |
21 |
4 |
294 |
22 |
12 |
26,7 |
350 |
500 |
460 |
430 |
422 |
25 |
21 |
4 |
344 |
22 |
16 |
34,6 |
400 |
565 |
515 |
482 |
474 |
25 |
21 |
4 |
390 |
26 |
16 |
44,0 |
450 |
615 |
565 |
532 |
524 |
25 |
21 |
4 |
440 |
26 |
20 |
52,4 |
500 |
670 |
620 |
585 |
576 |
26 |
22 |
4 |
490 |
26 |
20 |
65,4 |
600 |
780 |
725 |
685 |
678 |
30 |
25 |
5 |
590 |
30 |
20 |
102,3 |
800 |
1010 |
950 |
905 |
878 |
40 |
35 |
5 |
780 |
33 |
24 |
235,1 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа, DN 65-150 принимать по таблице на Pу 1,6 МПа.
Pу 1,6 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
D6 |
b |
b1 |
h |
d2 |
d | |||
65 |
180 |
145 |
122 |
110 |
20 |
17 |
3 |
60 |
18 |
4 |
3,4 |
80 |
195 |
160 |
133 |
121 |
20 |
17 |
3 |
76 |
18 |
4 |
4,1 |
100 |
215 |
180 |
158 |
150 |
20 |
17 |
3 |
94 |
18 |
8 |
4,9 |
125 |
245 |
210 |
184 |
176 |
20 |
17 |
3 |
118 |
18 |
8 |
6,4 |
150 |
280 |
240 |
212 |
204 |
20 |
17 |
3 |
142 |
22 |
8 |
8,3 |
200 |
335 |
295 |
268 |
260 |
20 |
17 |
3 |
196 |
22 |
12 |
12,0 |
250 |
405 |
355 |
320 |
313 |
22 |
19 |
3 |
244 |
26 |
12 |
19,5 |
300 |
460 |
410 |
370 |
364 |
25 |
21 |
4 |
294 |
26 |
12 |
28,7 |
350 |
520 |
470 |
430 |
422 |
26 |
22 |
4 |
344 |
26 |
16 |
38,4 |
400 |
580 |
525 |
482 |
474 |
28 |
24 |
4 |
390 |
30 |
16 |
51,7 |
450 |
640 |
585 |
532 |
524 |
30 |
26 |
4 |
440 |
30 |
20 |
63,0 |
500 |
710 |
650 |
585 |
576 |
36 |
32 |
4 |
490 |
33 |
20 |
101,5 |
600 |
840 |
770 |
685 |
678 |
40 |
35 |
5 |
590 |
39 |
20 |
157,0 |
800 |
1020 |
950 |
905 |
878 |
50 |
45 |
5 |
780 |
39 |
24 |
299,1 |
Заглушки DN 10-50 принимать по таблице на Pу 4,0 МПа.
Pу 2,5 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
D6 |
b |
b1 |
h |
d2 |
d | |||
200 |
360 |
310 |
278 |
260 |
25 |
22 |
3 |
196 |
26 |
12 |
17,5 |
250 |
425 |
370 |
335 |
313 |
25 |
22 |
3 |
244 |
30 |
12 |
24,5 |
300 |
485 |
430 |
390 |
364 |
30 |
26 |
4 |
294 |
30 |
16 |
38,1 |
350 |
550 |
490 |
450 |
422 |
36 |
32 |
4 |
344 |
33 |
16 |
60,0 |
400 |
610 |
550 |
505 |
474 |
40 |
36 |
4 |
390 |
33 |
16 |
83,4 |
450 |
660 |
600 |
555 |
524 |
40 |
36 |
4 |
440 |
33 |
20 |
97,6 |
500 |
730 |
660 |
615 |
576 |
40 |
36 |
4 |
490 |
39 |
20 |
118,8 |
600 |
840 |
770 |
720 |
678 |
50 |
45 |
5 |
590 |
39 |
20 |
200,1 |
800 |
1075 |
990 |
930 |
878 |
60 |
55 |
5 |
780 |
45 |
24 |
361,8 |
Заглушки DN 10-150 принимать по таблице на Pу 4,0 МПа.
Pу 4,0 МПа
DN |
Размеры, мм |
n |
Масса, кг | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
D |
D1 |
D2 |
D6 |
b |
b1 |
h |
d2 |
d | |||
10 |
90 |
60 |
42 |
35 |
16 |
13 |
2 |
6 |
14 |
4 |
0,7 |
15 |
95 |
65 |
47 |
40 |
16 |
13 |
2 |
10 |
14 |
4 |
0,8 |
20 |
105 |
75 |
58 |
51 |
16 |
13 |
2 |
16 |
14 |
4 |
1,0 |
25 |
115 |
85 |
68 |
58 |
18 |
15 |
2 |
22 |
14 |
4 |
1,3 |
32 |
135 |
100 |
78 |
66 |
18 |
15 |
2 |
28 |
18 |
4 |
1,7 |
40 |
145 |
110 |
88 |
76 |
18 |
15 |
3 |
36 |
18 |
4 |
2,0 |
50 |
160 |
125 |
102 |
88 |
20 |
17 |
4 |
46 |
18 |
4 |
2,6 |
65 |
180 |
145 |
122 |
110 |
20 |
17 |
3 |
60 |
18 |
8 |
3,3 |
80 |
195 |
160 |
133 |
121 |
22 |
19 |
4 |
76 |
18 |
8 |
4,3 |
100 |
230 |
190 |
158 |
150 |
22 |
19 |
4 |
94 |
22 |
8 |
5,9 |
125 |
270 |
220 |
184 |
176 |
25 |
22 |
3 |
118 |
26 |
8 |
9,5 |
150 |
300 |
250 |
212 |
204 |
26 |
23 |
4 |
142 |
26 |
8 |
12,5 |
200 |
375 |
320 |
285 |
260 |
30 |
27 |
4 |
196 |
30 |
12 |
22,5 |
250 |
445 |
385 |
345 |
313 |
36 |
33 |
4 |
244 |
33 |
12 |
38,8 |
300 |
510 |
450 |
410 |
364 |
40 |
36 |
5 |
294 |
33 |
16 |
56,6 |
350 |
570 |
510 |
465 |
422 |
45 |
41 |
4 |
344 |
33 |
16 |
87,7 |
400 |
655 |
585 |
535 |
474 |
50 |
46 |
4 |
390 |
39 |
16 |
123,5 |
450 |
680 |
610 |
560 |
524 |
50 |
46 |
4 |
440 |
39 |
20 |
128,4 |
500 |
755 |
670 |
615 |
576 |
55 |
51 |
5 |
490 |
45 |
20 |
172,8 |
СТАЛЬНЫЕ Трубы и детали в наружной и внутр. изоляции Трубы для повторного
применения Восстановленные
трубы Трубы
по иностранным стандартам Обечаечные трубы
и детали для циркводоводов Листы
котельные Котельные
трубы Толстостенные
трубы Запорная
арматура ДЕТАЛИ
ТРУБОПРОВОДОВ Опоры
трубопроводов Строительный
металлопрокат Нержавеющие трубы
и прокат Сваи из
стальных труб Горячее
цинкование Профнастил Металлоконструкции
- 454080, г. Челябинск
- ул. Лесопарковая, 8, офис 207
- 8-800-55-11-078
+7 (351) 218-78-78 - E - mail: sales@group-m5.com
