Стальные порталы унифицированные (портал ОРУ)

Порталы ОРУ напряжением 35-110-150-220-330-500 кВ выполнены в виде свободно стоящих П-образных конструкций.

Маркировка и технологическое назначение порталов указывается в таблице ниже:

Наименование	Маркировка	Назначение
Шинный	Ш	Подвеска проводов сборных шин
Ячейковый	Я	Подвеска проводов верхнего яруса ячейковой ошиновки
Перемычечный	П	Подвеска проводов ошиновки перемычек
Трансформаторный	Т	Крепление проводов ошиновки трансформаторов

Порталы 35-150 кВ разработаны в двух видах:

Легкий тип (маркировка Л) - узкобазные стойки, на одном фундаменте.
Тяжелый тип (маркировка Т) - широкобазные стойки, на четырех фундаментах.

Маркировка ПС обозначает - портал стальной, цифрами 35,110,150,220,330,500 - маркируется напряжение ОРУ.

При изготовлении порталов применяются следующии материалы в зависимости от условий эксплуатации:

Сталь 3 – для районов с расчетной температурой эксплуатации до -40º С включительно,
09Г2С – для районов с расчетной температурой эксплуатации до -55º С.

Максимально возможная нормативная толщина гололеда на ошиновке и заградителях – 20 мм. Сейсмичность на площадке строительства не выше 6 баллов по шкале ГОСТ 6249-52.

Стальные траверсы порталов разработаны таким образом, что могут применяться как в порталах с металлическими стойками, так и в порталах с железобетонными стойками.

Траверсы порталов до 150 кВ включительно (кроме шинного портала 35 кВ) и узкобазные стойки конструкционно выполнены решетчатого типа сечением 0,5x0,5 метра из стали с соединением сварного типа а нахлёст. Широкобазные стоки конструкционно выполнены решетчатого типа, коническими из стали с размерами в основании 1,9x1,9 метра и вверху 0,5x0,5 метра с болтовым соединением.

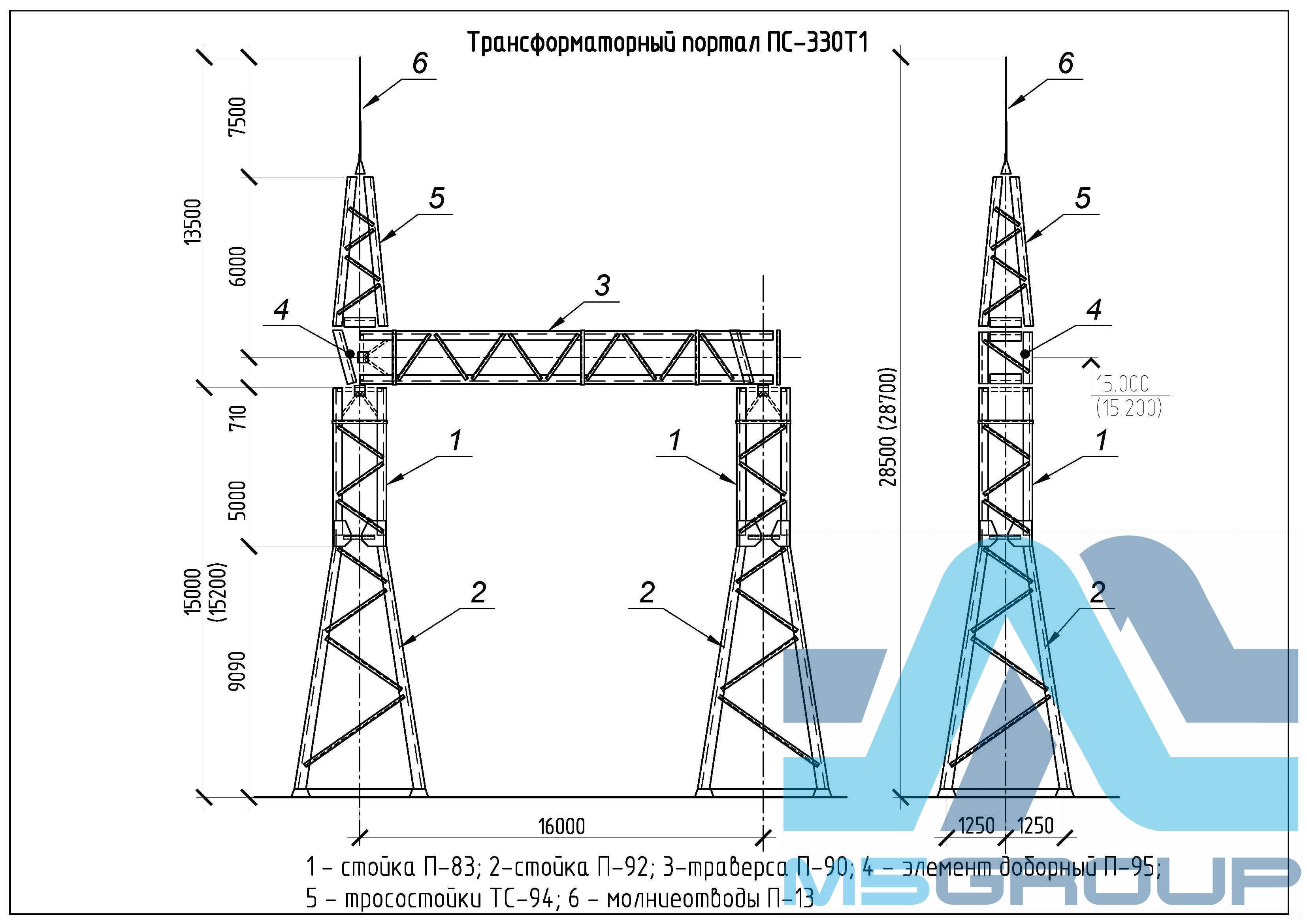

Стойки и траверсы порталов ОРУ 220,330 кВ конструкционно выполнены решетчатого типа с соединением элементов на болтах для удобства транспортировки. Нижние секции стоек сделаны переменного квадратного сечения в верхней части 1х1 метра, в нижней части 2,1х2,1 и 2,5х2,5 метра - это позволяет применить унифицированные подножники. Стойки порталов ОРУ 220 кВ выполнены сечением 0,5х0,5 метра. Траверсы выполнены сечением 0,5х0,5 метра, 0,8х0,8 метра и 1,0х1,0 метра. Стойки и траверсы порталов выполняются с болтовыми соединениями за исключением стоек шинного портала ПС-220Ш1, примененных из серии 3.407.2-140 (их элементы свариваются внахлёстк).

Все металлоконструкции покрываются антикоррозийным покрытием в соответствии с СП 28.1333.2017, при необходимости используются методы защиты «холодным» цинкованием, термодиффузионным цинкованием и др.
