ГОСТ 32678-2014 (4 - 180 мм)

ГОСТ 32678-2014 распространяется на бесшовные и сварные холоднодеформированные трубы общего назначения из углеродистых и легированных сталей.



1. Сортамент

1.1 Виды труб и состояние поставки

  • Трубы изготовляют бесшовными холоднодеформированными и сварными холоднодеформированными.
  • Трубы поставляют в состоянии после термической обработки или без термической обработки.

1.2 Марки стали

Трубы по ГОСТ 32678-2014 изготовляют из углеродистых и легированных сталей по ГОСТ 380, ГОСТ 1050, ГОСТ 4543, ГОСТ 9045, ГОСТ 14637, ГОСТ 14959 и ГОСТ 19281.

1.3 Размеры

Трубы изготовляют по наружному диаметру и толщине стенки размерами, указанными в таблице 1, обычной, повышенной и высокой точности изготовления по диаметру и/или толщине стенки (таблицы 4 и 5).
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены с размерами, не предусмотренными в таблице 1.
По требованию заказчика трубы изготовляют по внутреннему диаметру и толщине стенки, по наружному и внутреннему диаметрам, по наружному и внутреннему диаметрам и разнотолщинности.

1.4 Длина

По длине трубы изготовляют:

а) немерной длины - в пределах от 1,5 до 12,0 м;

б) мерной длины - в пределах от 3,0 до 12,0 м;

в) длины, кратной мерной, - в пределах от 0,2 до 12,0 м с припуском на каждый рез по 5 мм, если другой припуск не указан в заказе.

В каждой партии труб мерной длины допускается не более 5% труб немерной длины не короче 2,5 м.

По согласованию между изготовителем и заказчиком трубы мерной длины и длины, кратной мерной, могут быть изготовлены длиной, не предусмотренной настоящим стандартом.

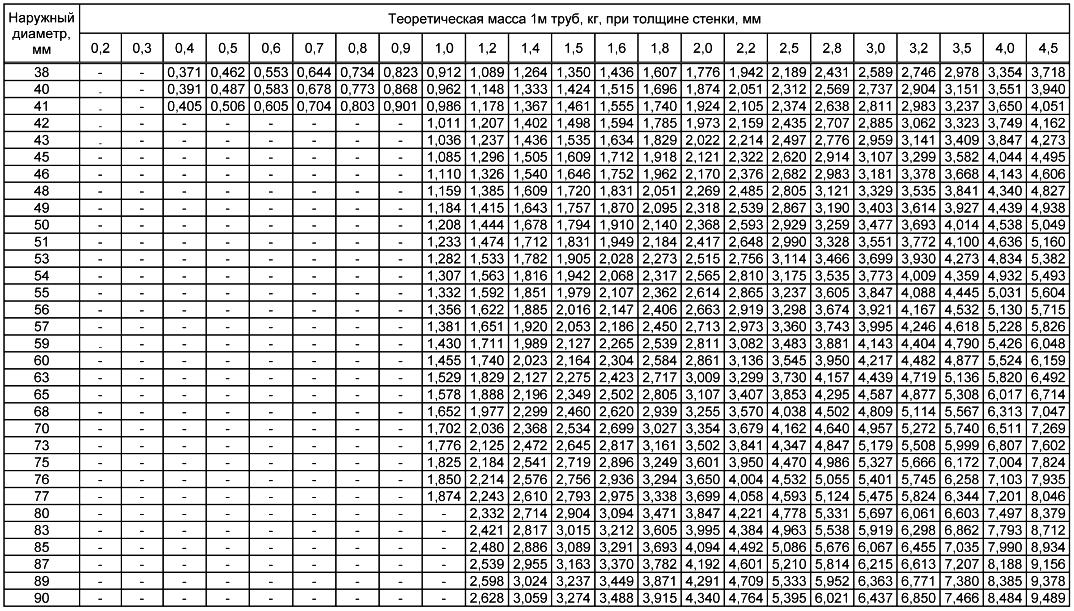

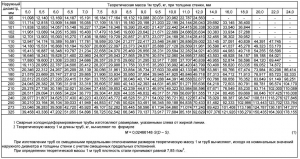

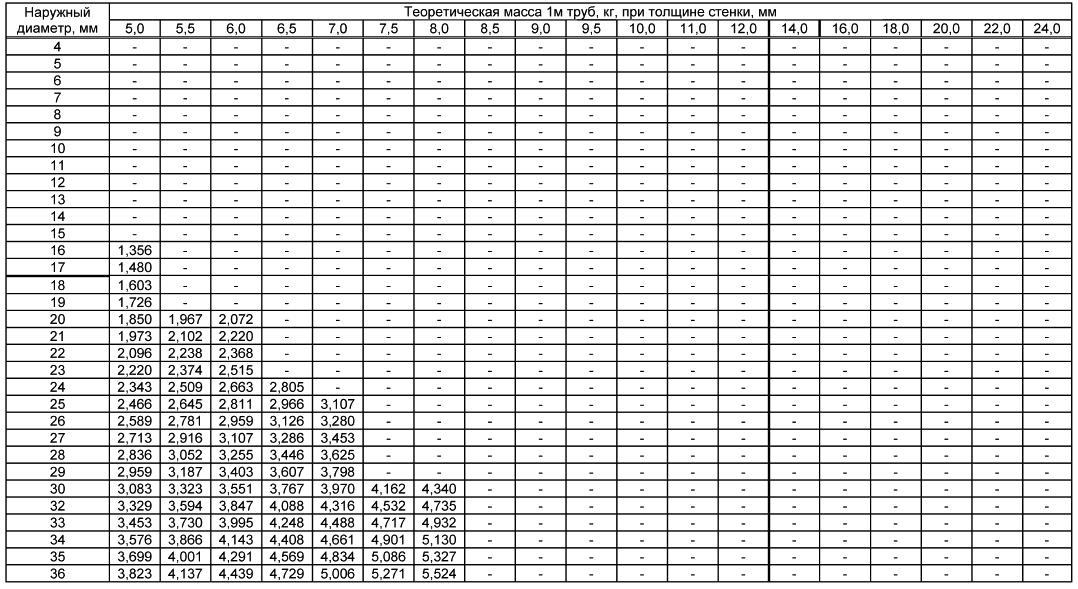

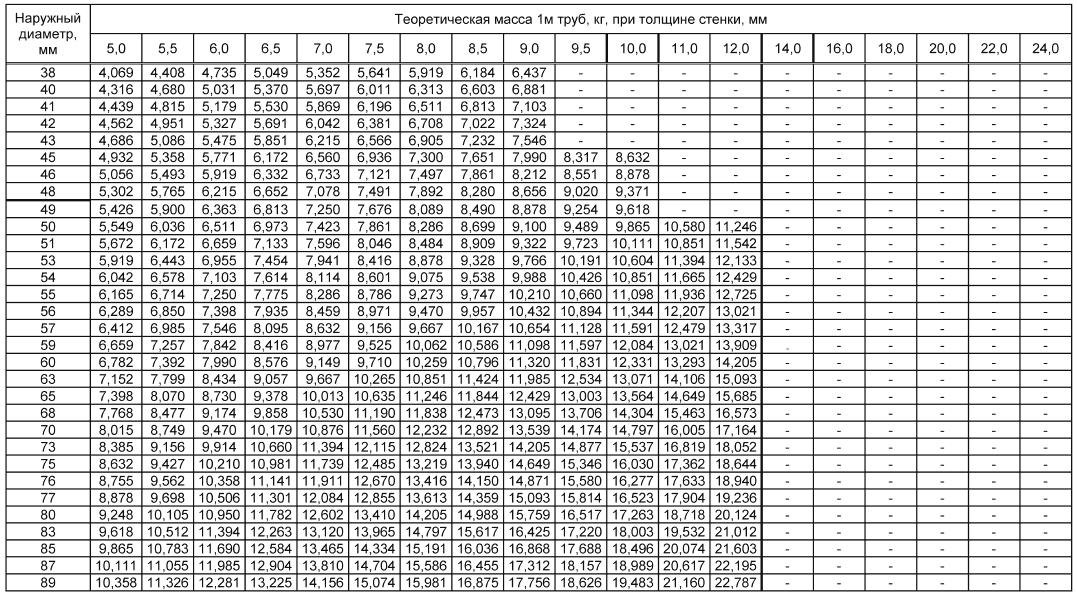

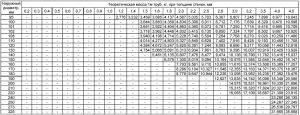

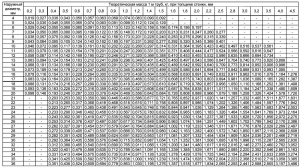

Таблица 1 - Наружный диаметр, толщина стенки и теоретическая масса 1 м труб

get.jpeg 2.jpeg 3.jpeg

4.jpeg 5.jpeg 6.jpeg



1.5 Группы поставки

Трубы по ГОСТ 32678-2014  в зависимости от нормированных показателей, изготовляют следующих групп поставки:

А - с нормированием механических свойств при растяжении из стали марок по выбору изготовителя;
Б - с нормированием химического состава:

  • бесшовные холоднодеформированные трубы из спокойной стали марок по ГОСТ 1050, ГОСТ 4543, ГОСТ 14959 и ГОСТ 19281;
  • сварные холоднодеформированные трубы из стали всех степеней раскисления марок Ст2, Ст3, Ст4 по ГОСТ 380 и ГОСТ 14637, стали всех степеней раскисления марок 08, 10, 15, 20 по ГОСТ 1050, стали марок 08Ю, 08кп по ГОСТ 9045 и стали марок по ГОСТ 19281;

В - с нормированием механических свойств при растяжении и химического состава:

  • бесшовные холоднодеформированные трубы из спокойной стали марок по ГОСТ 1050, ГОСТ 4543, ГОСТ 14959 и ГОСТ 19281;
  • сварные холоднодеформированные трубы из стали всех степеней раскисления марок Ст2, Ст3, Ст4 по ГОСТ 380 и ГОСТ 14637, стали всех степеней раскисления марок 08, 10, 15, 20 по ГОСТ 1050, стали марок 08Ю, 08кп по ГОСТ 9045 и стали марок по ГОСТ 19281;

Г - с нормированием химического состава из стали марок по ГОСТ 1050, ГОСТ 4543, ГОСТ 14959, ГОСТ 19281 и механических свойств, контролируемых на термически обработанных образцах, в соответствии с требованиями соответствующих стандартов на сталь;
Д - с нормированием испытательного гидростатического давления, без нормирования механических свойств и химического состава;
Е - с химическим составом стали, не предусмотренным для труб групп поставки Б, В и Г, и нормами механических свойств, установленными по согласованию между изготовителем и заказчиком.



Примеры условных обозначений труб ГОСТ 32678-2014:

1. Трубы сварные холоднодеформированные наружным диаметром 57 мм обычной точности изготовления, толщиной стенки 3,5 мм обычной точности изготовления, немерной длины, группы поставки А по ГОСТ:

Труба - СХ - 57х3,5 - А - ГОСТ

2. Трубы бесшовные холоднодеформированные наружным диаметром 60 мм повышенной точности изготовления, внутренним диаметром 54 мм повышенной точности изготовления, немерной длины, из стали марки 10, группы поставки Б по ГОСТ:

Труба - БХ - 60п х вн54п - 10 - Б - ГОСТ

3. Трубы бесшовные холоднодеформированные, наружным диаметром 41 мм высокой точности изготовления, толщиной стенки 1,2 мм высокой точности изготовления, мерной длины 6000 мм, из стали марки 10, группы поставки В по ГОСТ:

Труба - БХ - 41в х 1,2в х 6000 - 10 - В - ГОСТ

4. Трубы сварные холоднодеформированные, внутренним диаметром 45 мм высокой точности изготовления, толщиной стенки 2,0 мм обычной точности изготовления, мерной длины 5000 мм, из стали марки 09Г2С, группы поставки Г по ГОСТ:

Труба - СХ - вн45в х 2,0 х 5000 - 09Г2С - Г - ГОСТ

5. Трубы сварные холоднодеформированные, наружным диаметром 60 мм обычной точности изготовления, внутренним диаметром 50 мм обычной точности изготовления, с нормированием разнотолщинности стенки 5,0 мм, длиной, кратной 1250 мм, группы поставки Д по ГОСТ:

Труба - СХ - 60 х вн50 х 5,0 х 1250кр - Д - ГОСТ



2. Технические требования

2.1 Способ производства

2.1.1 Формообразование и деформация
Бесшовные холоднодеформированные трубы изготовляют способом горячей деформации с последующей холодной деформацией.
Сварные холоднодеформированные трубы изготовляют способом сварки с последующей холодной деформацией.

2.1.2 Термическая обработка

2.1.2.1 Трубы с отношением D/S менее 50 поставляют в термически обработанном состоянии.
Трубы с отношением D/S, равным 50 и более, поставляют без термической обработки.
По согласованию между изготовителем и заказчиком трубы с отношением D/S менее 50 поставляют без термической обработки, трубы с отношением D/S, равным и более 50 - в термически обработанном состоянии.

2.1.2.2 Вид и режим термической обработки выбирает изготовитель с учетом обеспечения требований настоящего стандарта, если между изготовителем и заказчиком не согласовано проведение термической обработки специального вида и/или режима.

2.1.2.3 По требованию заказчика трубы поставляют термически обработанными в печах с защитной атмосферой.



2.2 Химический состав

2.2.1 Химический состав труб групп поставки Б, В и Г должен соответствовать указанному в ГОСТ 380, ГОСТ 1050, ГОСТ 4543, ГОСТ 9045, ГОСТ 14637, ГОСТ 14959 и ГОСТ 19281.

2.2.2 Химический состав труб групп поставки А и Д не регламентируется.

2.2.3 По согласованию между изготовителем и заказчиком могут быть установлены более жесткие требования к химическому составу металла для труб групп поставки Б, В и Г или дополнительные требования - для труб групп поставки А и Д.

2.2.4 Химический состав труб группы поставки Е устанавливают по согласованию между изготовителем и заказчиком.

2.2.5 По согласованию между изготовителем и заказчиком величина углеродного эквивалента С ГОСТ 32678-2014 Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия, рассчитываемая по следующей формуле, не должна превышать согласованных значений:

С ГОСТ 32678-2014 Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия= С + Мn/6,

где С, Mn - массовые доли углерода и марганца, %.



2.3 Механические свойства труб ГОСТ 32678-2014

2.3.1 Временное сопротивление, предел текучести, относительное удлинение, твердость труб группы поставки А должны соответствовать указанным заказчиком.

2.3.2 Временное сопротивление, предел текучести и относительное удлинение термически обработанных труб группы поставки В должны соответствовать указанным в таблице 2.
При поставке труб без термической обработки группы поставки В нормы механических свойств устанавливают по согласованию между изготовителем и заказчиком.
При отсутствии такого согласования механические свойства сварных холоднодеформированных труб должны соответствовать следующим:

  • временное сопротивление ГОСТ 32678-2014 Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия - не менее 315 Н/мм2;
  • предел текучести ГОСТ 32678-2014 Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия - не менее 216 Н/мм2;
  • относительное удлинение ГОСТ 32678-2014 Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия - не менее 5%.

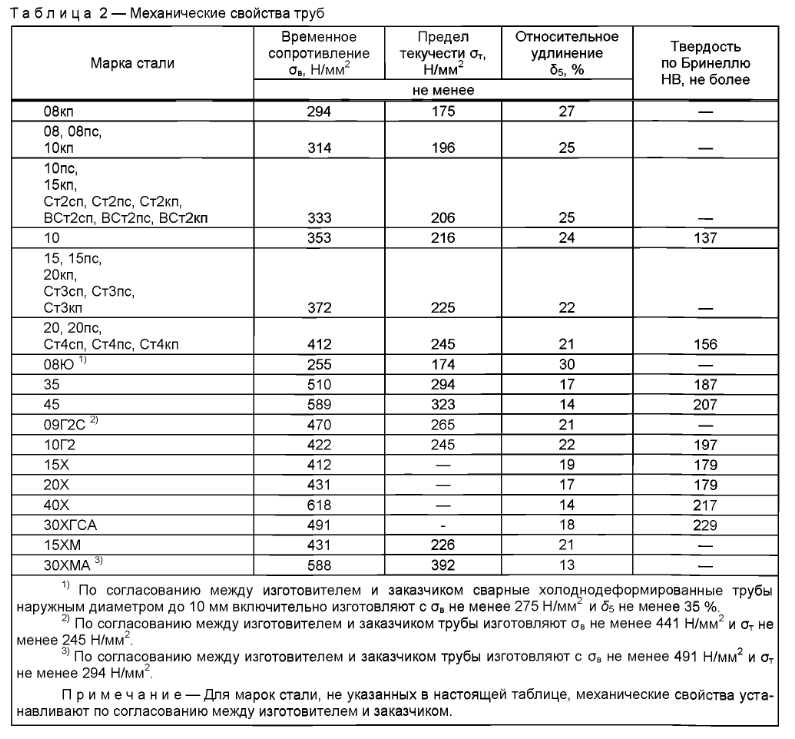

Таблица 2 - Механические свойства труб

table 2.png

2.3.3 Временное сопротивление, предел текучести и относительное удлинение труб групп поставки Б и Д не нормируются.

2.3.4 Временное сопротивление, предел текучести и относительное удлинение труб группы поставки Г нормируются на термически обработанных образцах и должны соответствовать требованиям соответствующих стандартов на сталь.

2.3.5 Механические свойства труб группы поставки Е устанавливают по согласованию между изготовителем и заказчиком.

2.3.6 По требованию заказчика термически обработанные трубы групп поставки А, Б и В толщиной стенки 10,0 мм и более изготовляют с нормированием твердости металла. Для труб групп поставки А и Б твердость должна соответствовать указанной заказчиком, для труб группы поставки В - указанной в таблице 2.

2.3.7 По согласованию между изготовителем и заказчиком термически обработанные трубы групп поставки А и В наружным диаметром 25 мм и более, толщиной стенки 3,0 мм и более изготовляют с нормированием ударной вязкости. Норму ударной вязкости, вид образца для испытаний и температуру испытаний устанавливают по согласованию между изготовителем и заказчиком.



2.4 Технологические свойства

Термически обработанные трубы ГОСТ 32678-2014 группы поставки В должны выдерживать следующие технологические испытания, указанные в таблице 3:

а) сварные холоднодеформированные трубы из стали марок 08, 08Ю, 10, 15, Ст2, 20, Ст3, Ст4, 09Г2С, 10Г2 - испытание на сплющивание; по требованию заказчика дополнительно - одно или несколько испытаний: на загиб, на раздачу или на бортование;

б) бесшовные холоднодеформированные трубы из стали марок 10, 20, 10Г2, 15ХМ, 09Г2С по требованию заказчика одно или несколько испытаний: на сплющивание, на загиб, на раздачу или на бортование.

Таблица 3 - Виды технологических испытаний труб

Вид испытания

Вид труб

Наружный диаметр, мм

Толщина стенки, мм

Загиб

БХ, СХ

Любой

Любая

Раздача

БХ, СХ

Не более 150

Не более 9,0

Сплющивание

БХ

Не менее 20

Не более 10,0, но не более 15% D



СХ

Любой

Не более 15% D

Бортование

БХ

От 25 до 160 включ.

Не более:



10% D - для D до 60 мм включ.,



8% D - для D св. 60 до 108 мм включ.,



6% D - для D св. 108 до 140 мм включ.,



5% D - для D св. 140 до 160 мм включ.



СХ

От 25 до 160 включ.

Любая

2.5 Предельные отклонения диаметра, толщины стенки, длины и отклонения формы

2.5.1 Предельные отклонения диаметра и толщины стенки

2.5.1.1 Предельные отклонения размеров труб не должны превышать указанных в таблицах 4 и 5 для заданной точности изготовления.

Таблица 4 - Предельные отклонения наружного диаметра

Наружный диаметр D, мм

Предельнoe отклонение при точности изготовления



обычной

повышенной

высокой

До 10 включ.

±0,15 мм

±0,10 мм

-

Св. 10 до 20 включ.

±0,30 мм

±0,12 мм

±0,10 мм

Св. 20 до 30 включ.

±0,30 мм

±0,15 мм

±0,10 мм

Св. 30 до 40 включ.

±0,40 мм

±0,20 мм

±0,15 мм

Св. 40 до 50 включ.

±0,40 мм

±0,25 мм

±0,20 мм

Св. 50 до 60 включ.

±0,80%

±0,60%

±0,25 мм

Св. 60 до 70 включ.



±0,30 мм

Св. 70 до 80 включ.



±0,35 мм

Св. 80 до 90 включ.



±0,40 мм

Св. 90 до 110 включ.



±0,45 мм

Св. 110 до 130 включ.



±0,55 мм

Св. 130



±0,75%

-

Предельные отклонения термически обработанных труб с отношением D/S, равным 50 и более, должны быть согласованы между изготовителем и заказчиком.

Таблица 5 - Предельные отклонения толщины стенки труб

Толщина стенки S, мм

Предельное отклонение при точности изготовления



обычной

повышенной

высокой

При диаметре до 110 мм

До 1,0 включ.

±0,12 мм

±0,10 мм

±0,05 мм

Св. 1,0 до 5,0 включ.

±10,0%

±8,0%

±7,5%

Св. 5,0 до 2,5 включ.

±8,0%

±7,5%

±6,0%

При диаметре 110 мм и более

До 2,5 включ.

±12,0%

±10,0%

-

Св. 2,5 до 5,0 включ.

±10,0%

±8,5%

-

Св. 5,0

±8,0%

±7,5%

-

Для труб с отношением D/S от 4 до 10 в местах зачистки дефектов допускается утонение стенки до минус 8% номинальной толщины стенки.

2.5.1.2 При изготовлении труб ГОСТ 32678-2014 по внутреннему диаметру и толщине стенки или по наружному и внутреннему диаметрам предельные отклонения внутреннего диаметра труб не должны превышать:

а) для труб внутренним диаметром свыше 10 мм - предельных отклонений равного ему наружного диаметра, указанных в таблице 4 для заданной точности изготовления;

б) для труб внутренним диаметром 10 мм и менее - предельных отклонений, согласованных между изготовителем и заказчиком.

2.5.1.3 При изготовлении труб по наружному и внутреннему диаметрам и разнотолщинности предельные отклонения наружного и внутреннего диаметров и разнотолщинности должны быть согласованы между изготовителем и заказчиком.

2.5.1.4 По согласованию между изготовителем и заказчиком могут быть установлены другие предельные отклонения по наружному и внутреннему диаметрам и толщине стенки труб.

2.5.2 Предельные отклонения длины

2.5.2.1 Предельные отклонения длины труб мерной длины и длины, кратной мерной, не должны превышать указанных в таблице 6.

Таблица 6 - Предельные отклонения длины труб

Мерная длина, м

Предельное отклонение, мм, при наружном диаметре, мм



до 168 включ.

св. 168

До 6,0 включ.

+10

+15

Св. 6,0 до 12,0 включ.

+15

+15

Св. 12,0

+25

+25
