ГОСТ 19277-2016 (5 - 60 мм)
ГОСТ 19277-2016 распространяется на стальные бесшовные холоднодеформированные трубы, предназначенные для маслопроводов и топливопроводов, применяемых в авиационной технике.
1. Сортамент
1.1 Марки стали
Трубы изготавливают из стали марок 20А, 30ХГСА, 08Х18Н10Т, 12Х18Н10Т, 30ХГСА-ВД, 08Х18Н10Т-ВД и 12Х18Н10Т-ВД.
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены из стали других методов выплавки и переплава.
Примечание - При изготовлении труб из стали других методов выплавки и переплава в обозначении марок стали указывают дополнительно через дефис обозначение этих методов выплавки и переплава.
1.2 Размеры
Трубы по ГОСТ 19277-2016 изготавливают по наружному диаметру и толщине стенки размерами, указанными в таблице 1, обычной и повышенной точности изготовления по наружному диаметру и (или) толщине стенки.

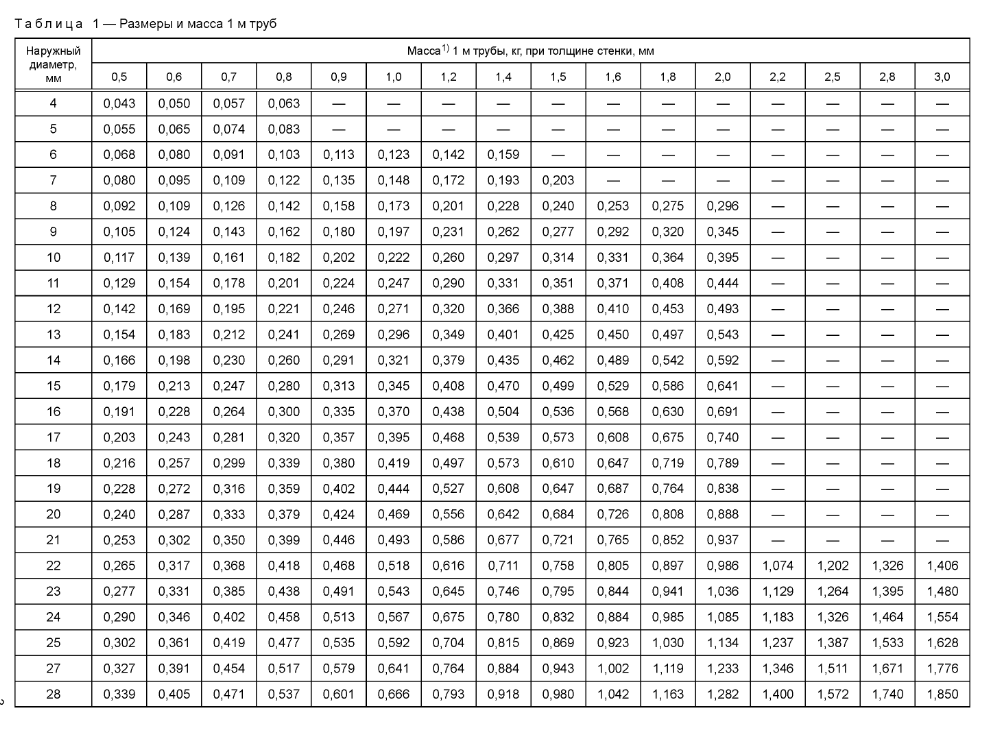

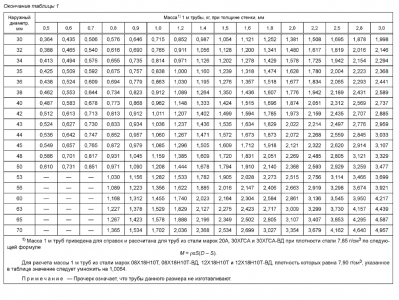

Таблица 1 - Размеры и масса 1 м трубы
По согласованию между изготовителем и заказчиком допускается изготавливать трубы размерами, не предусмотренными настоящим стандартом.
По согласованию между изготовителем и заказчиком допускается изготавливать трубы с предельными отклонениями наружного диаметра и (или) толщины стенки, не предусмотренными настоящим стандартом.
1.3 Длина
По длине трубы по ГОСТ 19277-2016 изготавливают:
а) немерной длины - в пределах от 1,5 до 12,0 м включ.;
б) мерной длины - в пределах от 1,5 до 7,0 м включ.;
в) длины, кратной мерной - в пределах мерной длины.
Трубы внутренним диаметром до 8 мм из стали марок 08Х18Н10Т, 12Х18Н10Т, 08Х18Н10Т-ВД, 12Х18Н10Т-ВД с полированной внутренней поверхностью изготавливают длиной до 3,0 м.
В партии труб немерной длины допускается поставка не более 5% массы партии труб длиной до 1,5 м.
По согласованию между изготовителем и заказчиком в партии труб мерной длины допускается не более 10% массы труб немерной длины.
По согласованию между изготовителем и заказчиком трубы могут быть изготовлены длиной, не предусмотренной настоящим стандартом.
1.4 Состояние поставки
Трубы по ГОСТ 19277-2016 поставляют в термически обработанном состоянии.
1.5 Исполнение поверхности
Трубы поставляют с исполнением поверхности, приведенным в таблице 2.
Таблица 2 - Исполнения поверхности
Марка стали |
Исполнение поверхности | |
---|---|---|
наружной |
внутренней | |
20А, |
Шлифованная без нормирования шероховатости |
После термической обработки |
Шлифованная с нормированием шероховатости |
||
После термической обработки |
||
08X18Н10Т, |
Травленая |
Травленая |
Шлифованная без нормирования шероховатости |
||
Шлифованная с нормированием шероховатости |
||
Полированная |
||
Травленая |
Полированная |
|
Шлифованная без нормирования шероховатости |
||
Шлифованная с нормированием шероховатости |
||
Полированная |
||
Групп исполнения поверхности А и Б (см. таблицу 7). В том числе после термической обработки в защитной атмосфере. |
Примеры условных обозначений
Трубы наружным диаметром 25 мм обычной точности изготовления, толщиной стенки 2,2 мм обычной точности изготовления, мерной длины 3,0 м (3000), из стали марки 30ХГСА, со шлифованной наружной поверхностью без нормирования шероховатости и внутренней поверхностью после термической обработки, изготовленные по ГОСТ 19277:
Труба 25 х 2,2 х 3000-30ХГСА-ГОСТ 19277
Трубы наружным диаметром 25 мм повышенной точности изготовления (п), толщиной стенки 2,2 мм повышенной точности изготовления (п), длиной кратной 2,0 м (2000 кр), из стали марки 20А, со шлифованной наружной поверхностью группы исполнения Б и внутренней поверхностью после термической обработки, изготовленные по ГОСТ 19277:
Труба 25п х 2,2п х 2000 кр-20А-Б-ГОСТ 19277
Трубы наружным диаметром 25 мм обычной точности изготовления, толщиной стенки 2,2 мм повышенной точности изготовления (п), немерной длины, из стали вакуумно-дуговой выплавки марки 30ХГСА-ВД, с наружной и внутренней поверхностью после термической обработки, изготовленные по ГОСТ 19277:
Труба 25 х 2,2п-30ХГСА-ВД-ГОСТ 19277
Трубы наружным диаметром 25 мм повышенной точности изготовления (п), толщиной стенки 2,2 мм обычной точности изготовления, мерной длины 4,0 м (4000), из стали марки 12Х18Н10Т, со шлифованной наружной поверхностью группы исполнения А и травленой внутренней поверхностью, изготовленные по ГОСТ 19277:
Труба 25п х 2,2 х 4000-12Х18Н10Т-А-ГОСТ 19277
Трубы наружным диаметром 25 мм обычной точности изготовления, толщиной стенки 2,2 мм обычной точности изготовления, немерной длины, из стали вакуумно-дуговой выплавки марки 12Х18Н10Т-ВД, со шлифованной наружной поверхностью без нормирования шероховатости и полированной внутренней поверхностью, изготовленные по ГОСТ 19277:
Труба 25 х 2,2-12Х18Н10Т-ВД-ГОСТ 19277
2. Технические требования
2.1 Способ производства
2.1.1 Трубные заготовки должны быть изготовлены из стали, выплавляемой открытым методом или с применением специальных методов выплавки и переплава.
2.1.2 Трубы по ГОСТ 19277-2016 должны быть изготовлены из обточенных или ободранных деформированных (катаных, кованых) или недеформированных (непрерывнолитых, центробежнолитых) трубных заготовок.
Допускается изготовление труб из передельных обточенных и расточенных горячедеформированных труб.
2.1.3 Трубы должны быть бесшовными и изготовлены способом холодной деформации.
2.1.4 Трубы должны быть подвергнуты термической обработке.
Вид и режим термической обработки выбирает изготовитель с учетом обеспечения требований настоящего стандарта, если между изготовителем и заказчиком не согласовано проведение термической обработки определенного вида и режима.
2.1.5 Поверхность труб в зависимости от исполнения поверхности (см. таблицу 2) подвергают следующим видам обработки:
- травлению;
- шлифованию;
- полированию электрохимическим способом.
Независимо от исполнения поверхности (см. таблицу 2) трубы из стали марок 08Х18Н10Т, 12Х18Н10Т, 08Х18Н10Т-ВД, 12Х18Н10Т-ВД поставляют в пассивированном состоянии.
2.2 Химический состав
2.2.1 Химический состав стали должен соответствовать требованиям, указанным в таблице 3.

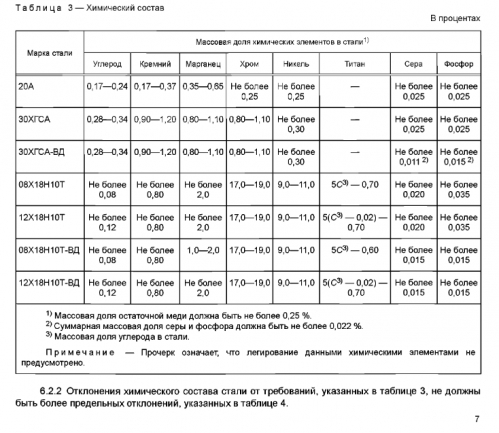

Таблица 3 - Химический состав, %
2.2.2 Отклонения химического состава стали от требований, указанных в таблице 3, не должны быть более предельных отклонений, указанных в таблице 4.
Таблица 4 - Предельные отклонения, %
Марка стали |
Предельные отклонения массовой доли химического элемента | |||||||
---|---|---|---|---|---|---|---|---|
Углерод |
Крем- |
Мар- |
Хром |
Никель |
Титан |
Сера |
Фосфор | |
20А |
±0,01 |
±0,02 |
±0,03 |
+0,05 |
+0,05 |
- |
+0,005 |
+0,005 |
30ХГСА |
±0,01 |
±0,05 |
±0,05 |
±0,05 |
+0,05 |
- |
+0,005 |
+0,005 |
30ХГСА-ВД |
±0,01 |
±0,05 |
+0,1- |
±0,05 |
+0,05 |
- |
+0,005 |
+0,005 |
08Х18Н10Т, |
±0,01 |
+0,05 |
±0,05 |
±0,20 |
±0,15 |
±0,05 |
+0,005 |
+0,005 |
Примечание - Прочерк означает, что требование не установлено. |
2.2.3 Трубы по ГОСТ 19277-2016 из стали марок 08X18Н10Т, 08Х18Н10Т-ВД, 12Х18Н10Т, 12X18Н10Т-ВД должны пройти контроль на наличие соответствующих легирующих элементов.
2.3 Механические свойства
Механические свойства труб должны соответствовать требованиям, указанным в таблице 5.
Таблица 5 - Механические свойства
Марка стали |
Временное сопротивление , Н/мм, не менее |
Относительное удлинение , %, не менее |
---|---|---|
20А |
392 |
22 |
30ХГСА, 30ХГСА-ВД |
490 |
18 |
08X18Н10Т, 08X18Н10Т-ВД |
549 |
40 |
12Х18Н10Т, 12Х18Н10Т-ВД |
549 |
40 |
Для труб с отношением наружного диаметра к толщине стенки 40. Для труб с отношением наружного диаметра к толщине стенки 40 и более относительное удлинение должно быть не менее 35%. |
2.4 Микроструктура
Для труб из стали марок 30ХГСА и 30ХГСА-ВД глубина обезуглероженного слоя поверхности должна быть не более 1,5% номинальной толщины стенки.
2.5 Стойкость к межкристаллитной коррозии
Трубы из стали марок 08Х18Н10Т, 08Х18Н10Т-ВД, 12Х18Н10Т, 12X18Н10Т-ВД должны выдерживать испытание на стойкость к межкристаллитной коррозии.
2.6 Технологические свойства
2.6.1 Трубы с толщиной стенки не более 15% наружного диаметра должны выдерживать испытание на сплющивание.
2.6.2 Трубы должны выдерживать испытание на раздачу.
2.6.3 По требованию заказчика трубы должны выдерживать испытание на загиб.
2.7 Предельные отклонения размеров, длины и формы
2.7.1 Отклонения наружного диаметра труб не должны быть более предельных отклонений, указанных в таблице 6.
Таблица 6 - Предельные отклонения наружного диаметра труб, мм
Марка стали |
Наружный диаметр |
Предельные отклонения при точности изготовления | |
---|---|---|---|
обычной |
повышенной | ||
20А, 30ХГСА, |
До 18 включ. |
±0,15 |
±0,08 |
Св. 18 до 30 включ. |
±0,20 |
±0,15 |
|
Св. 30 до 40 включ. |
±0,30 |
±0,20 |
|
Св. 40 |
±0,40 |
±0,30 |
|
Для труб с отношением наружного диаметра к толщине стенки более 40 допускается увеличение наружного диаметра до 0,5 мм. |
2.7.2 Отклонения толщины стенки труб не должны быть более предельных отклонений, указанных в таблице 7.
Таблица 7 - Предельные отклонения толщины стенки труб
Марка стали |
Толщина стенки, мм |
Предельные отклонения при точности изготовления | |
---|---|---|---|
|
|
обычной |
повышенной |
20А, 30ХГСА, |
От 0,5 до 0,8 включ. |
±0,10 мм |
±0,05 мм |
|
Св. 0,8 до 3,0 включ. |
±10,0% |
±7,5% |
08Х18Н10Т, |
От 0,5 до 0,6 включ. |
+0,10 мм |
±0,05 мм |
|
Св. 0,6 до 0,9 включ. |
+0,15 мм |
+0,10 мм |
|
Св. 0,9 до 3,0 включ. |
+15,0% |
+10,0% |
2.7.3 Отклонения длины труб должны быть:
- мерной длины - не более 10 мм;
- длины, кратной мерной - не более 10 мм, с припуском на каждый рез не более 5 мм.
По согласованию между изготовителем и заказчиком допускается изготавливать трубы с предельными отклонениями длины и (или) припуском на каждый рез, не предусмотренными настоящим стандартом.
2.7.4 Овальность и разнотолщинность труб не должны приводить к превышению наружного диаметра и толщины стенки допустимых значений для заданной точности изготовления.
Соответствие труб требованиям к овальности и разнотолщинности обеспечивается соответствием наружного диаметра и толщины стенки установленным требованиям.
2.7.5 Отклонение от прямолинейности любого участка трубы длиной 1 м не должно быть более:
- 1,0 мм - для труб из стали марок 20А, 30ХГСА и 30ХГСА-ВД;
- 1,5 мм - для труб из стали марок 08X18Н10Т, 08Х18Н10Т-ВД, 12Х18Н10Т, 12Х18Н10Т-ВД.
По согласованию между изготовителем и заказчиком допускается изготавливать трубы с отклонениями от прямолинейности, не предусмотренными настоящим стандартом.
