ГОСТ 1060-83 (17 - 60 мм)
ГОСТ 1060-83 распространяется на стальные бесшовные холоднодеформированные трубы, применяемые в судостроении для котлов, пароперегревателей и нефтеподогревателей.
(Измененная редакция, Изм. N 1).
1. Сортамент

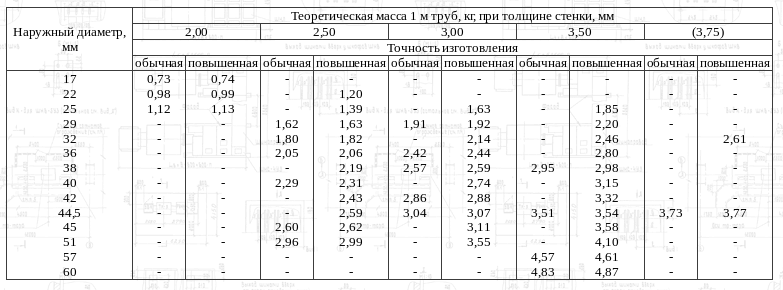

1.1. Размеры труб должны соответствовать указанным в табл.1.
Таблица 1
Примечания:
1. Размеры, взятые в скобки, при проектировании нового оборудования применять не рекомендуется.
2. По требованию потребителя трубы изготовляют наружным диаметром от 16 до 60 мм с толщиной стенки от 1,6 до 4 мм по ГОСТ 8734.
3. По согласованию изготовителя с потребителем трубы изготовляют наружным диаметром более 60 мм.
1.2. По длине трубы изготовляют:
- немерной длины - от 1,5 до 9 м;
- мерной длины - в пределах немерной с предельным отклонением по длине +10 мм;
- кратной длины - в пределах немерной с припуском на каждый рез 5 мм и с предельным отклонением на общую длину +10 мм.
1.3. Трубы ГОСТ 1060-83 изготовляют по наружному диаметру и толщине стенки. Предельные отклонения от размеров труб не должны превышать указанных в табл.2.
Таблица 2
Наружный диаметр, мм |
Предельные отклонения | |
---|---|---|
Точность изготовления |
||
|
обычная |
повышенная |
Наружный диаметр до 29 включ. |
±0,2 |
±0,2 |
Св.29 до 51 включ. |
±0,3 |
±0,3 |
Св.51 |
||
Толщина стенки |
1.1-1.3. (Измененная редакция, Изм. N 1).
1.4. Кривизна труб на любом участке длиной 1 м не должна превышать 1,5 мм.
Примеры условных обозначений
Труба наружным диаметром 42 мм с толщиной стенки 3 мм немерной длины:
Труба 42х3 ГОСТ 1060-83
То же, мерной длины 6000 мм:
Труба 42х3х6000 ГОСТ 1060-83
То же, мерной длины 6000 мм с остатком (м):
Труба 42х3х6000 м ГОСТ 1060-83
То же, длиной, кратной 3000 мм:
Труба 42х3х3000 кр ГОСТ 1060-83
2. Технические требования
2.1. Трубы ГОСТ 1060-83 изготовляют в соответствии с требованиями настоящего стандарта и по техническим регламентам, утвержденным в установленном порядке.
2.2. Трубы изготовляют из стали марки 10 с химическим составом по ГОСТ 1050.
2.3. Трубы должны быть термически обработанными.
2.4. Механические свойства металла труб должны быть:
- временное сопротивление - не менее 343 Н/мм (35 кгс/мм )
- относительное удлинение - не менее 28%.
По требованию потребителя относительное удлинение должно быть не менее 30%.
2.5. На наружной и внутренней поверхностях труб не допускаются плены, рванины, трещины, раковины-вдавы, закаты и остатки омеднения.
На наружной поверхности труб допускаются:
- отдельные вмятины, риски, следы удаления дефектов, если они не выводят толщину стенки за пределы минусовых отклонений;
- остатки окалины на трубах, не подвергавшихся термообработке в защитной атмосфере, соответствующие согласованным эталонам;
- окисная пленка типов цветов побежалости на трубах, подвергшихся термической обработке в защитной атмосфере.
2.4, 2.5. (Измененная редакция, Изм. N 1).
2.6. Трубы должны изготовляться с поверхностью, очищенной от окалины, или после термической обработки в защитной атмосфере.
2.7. Трубы ГОСТ 1060-83 должны выдерживать ультразвуковой дефектоскопический контроль по всей поверхности. Эквивалентом допустимых естественных дефектов служит искусственная риска глубиной не более 10% номинального значения толщины стенки и протяженностью не более 25 мм.
2.8. Трубы должны выдерживать без образования трещин и надрывов:
- сплющивание до получения между сплющивающими поверхностями расстояния, равного четырем толщинам стенки;
- раздачу до увеличения наружного диаметра на 15%;
- загиб в соответствии с требованиями ГОСТ 3728 взамен сплющивания по требованию потребителя.
2.9. Трубы должны выдерживать испытательное гидравлическое давление в соответствии с требованиями ГОСТ 3845 при допускаемом напряжении, равном 40% временного сопротивления разрыву для данной марки стали.
